Welche Abdeckungen passen auf welche Schaltereinsätze? Kompatibilität einfach erklärt
Du möchtest deine Lichtschalter modernisieren, beschädigte Schalterwippen austauschen oder deinen Steckdosen ein neues Design verleihen? Dann stellt sich schnell die Frage: Welche Abdeckungen passen auf welche Schaltereinsätze? Denn auch wenn viele Schalter und Steckdosen auf den ersten Blick ähnlich aussehen, lassen sich ihre Einzelteile nicht beliebig miteinander kombinieren.
Bei der Auswahl kommt es vor allem auf den Hersteller, das Schalterprogramm, die Art des Schaltereinsatzes und die passende Abdeckung an. Während sich bei vielen Schalterprogrammen die sichtbaren Komponenten problemlos austauschen lassen, gibt es bei anderen Kombinationen wichtige Unterschiede.
In diesem Ratgeber erfährst du, welche Schalterabdeckungen und Wippen zusammenpassen, worauf du beim Austausch achten solltest und wie du die richtigen Komponenten für deine Elektroinstallation findest. Außerdem zeigen wir dir die Besonderheiten bekannter Hersteller wie Gira, JUNG, Busch-Jaeger, Merten und Hager.

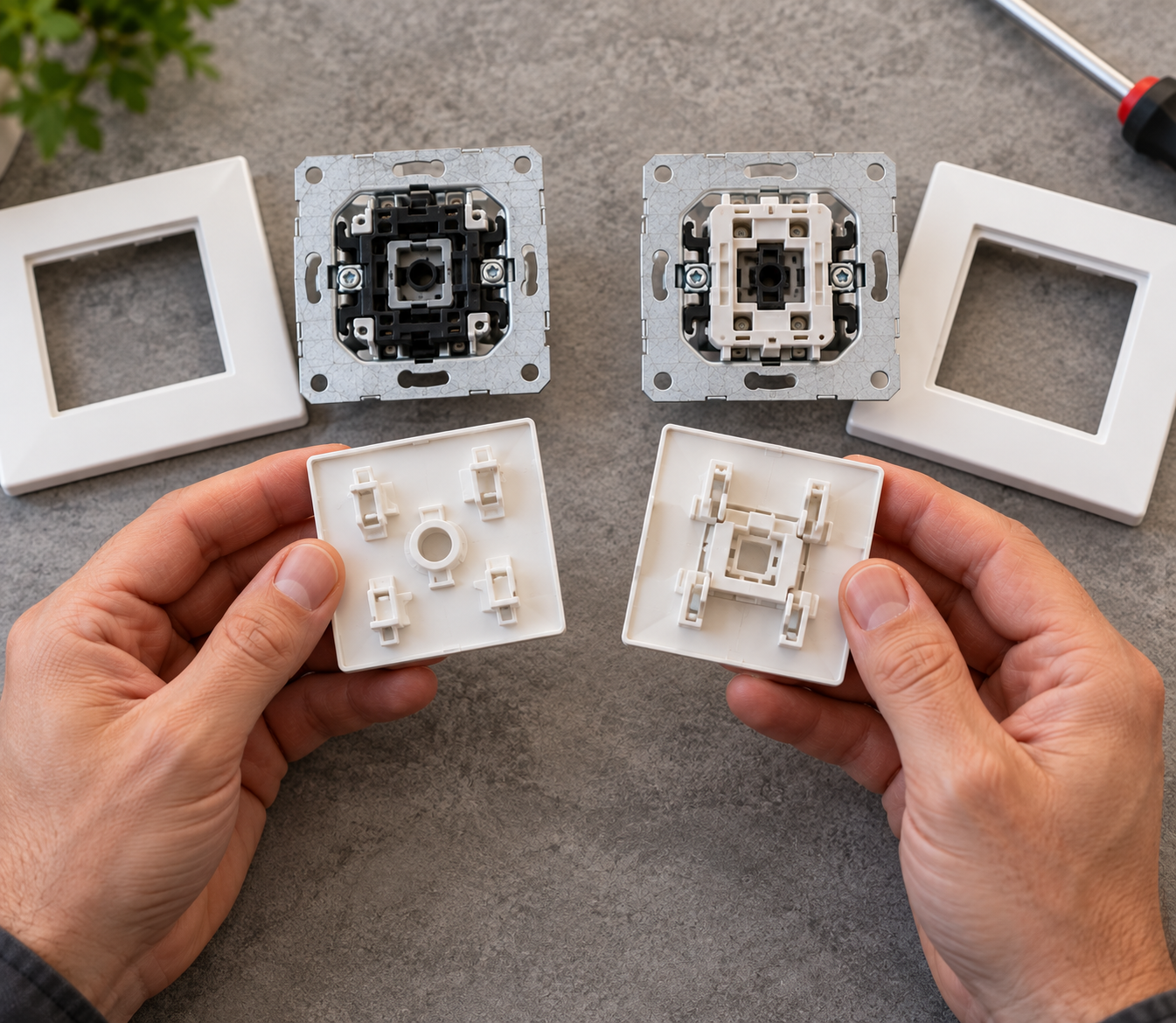

Was ist der Unterschied zwischen Schaltereinsatz, Abdeckung und Rahmen?
Bevor du eine neue Schalterabdeckung kaufst, solltest du wissen, wie ein klassischer Lichtschalter aufgebaut ist. Denn ein vollständiger Schalter besteht häufig aus mehreren einzelnen Komponenten, die unterschiedliche Aufgaben übernehmen.
Der Schaltereinsatz ist das technische Herzstück des Lichtschalters. Er sitzt in der Unterputzdose in der Wand und übernimmt die eigentliche elektrische Funktion. Je nach Ausführung handelt es sich beispielsweise um einen Ausschalter, Wechselschalter, Kreuzschalter, Serienschalter oder Taster.
Die Schalterabdeckung, häufig auch Schalterwippe genannt, ist der sichtbare Teil, den du beim Ein- und Ausschalten des Lichts betätigst. Sie wird auf dem passenden Schaltereinsatz befestigt und bestimmt gemeinsam mit dem Rahmen das Aussehen des Schalters.
Der Abdeckrahmen umschließt die Wippe beziehungsweise das Zentralstück und sorgt für einen sauberen Übergang zwischen Schalter und Wand. Rahmen sind in verschiedenen Farben, Materialien und Designs erhältlich. Außerdem gibt es Mehrfachrahmen, mit denen du mehrere Schalter oder Steckdosen nebeneinander oder untereinander kombinieren kannst.
Ein vollständiger Lichtschalter setzt sich somit häufig aus folgenden Komponenten zusammen:
- Schaltereinsatz: Übernimmt die elektrische Schaltfunktion.
- Schalterwippe oder Abdeckung: Dient als sichtbares Bedienelement.
- Abdeckrahmen: Umschließt den Schalter und sorgt für ein einheitliches Design.
- Zusätzliches Zubehör: Je nach System können beispielsweise Adapter, Halteplatten oder Dichtungselemente erforderlich sein.
Wichtig: Nicht jede Schalterabdeckung passt auf jeden Schaltereinsatz. Selbst wenn die Abmessungen ähnlich sind, können sich die Befestigungspunkte, die Mechanik und die Bauform unterscheiden. Deshalb solltest du immer prüfen, ob die ausgewählten Komponenten ausdrücklich miteinander kompatibel sind.
Welche Abdeckungen passen auf welche Schaltereinsätze?
Ob eine Abdeckung auf einen bestimmten Schaltereinsatz passt, hängt nicht nur von ihrer Größe ab. Entscheidend ist auch, welche Funktion der vorhandene Einsatz besitzt und für welche Schaltermechanik die Abdeckung entwickelt wurde.
Hersteller bieten unterschiedliche Abdeckungen für einfache Lichtschalter, Doppelschalter, Taster, Dimmer und Jalousiesteuerungen an. Viele dieser Abdeckungen sehen ähnlich aus, besitzen jedoch unterschiedliche Befestigungen oder Bedienelemente.

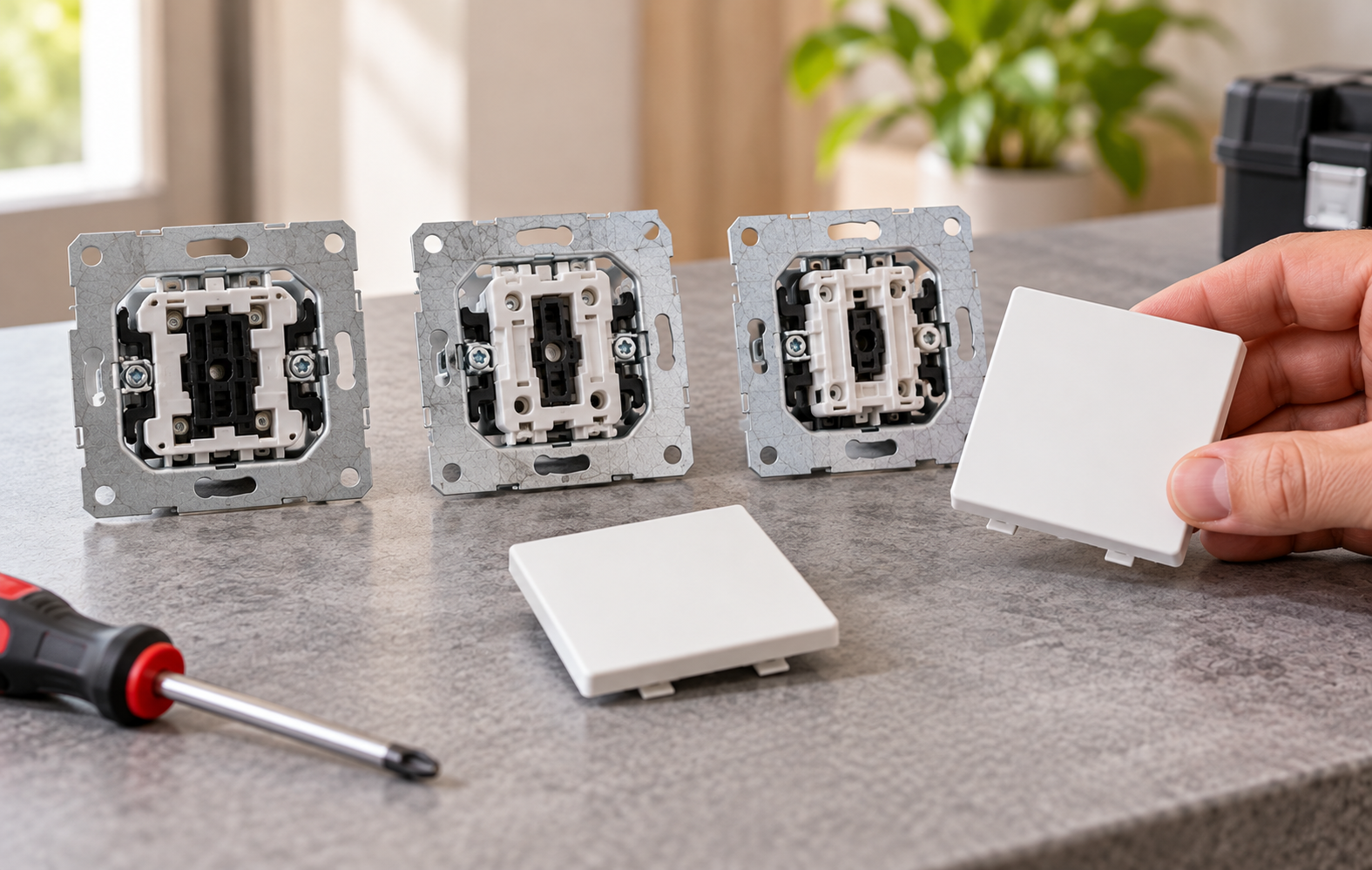

Abdeckungen für Ausschalter, Wechselschalter und Kreuzschalter
Ein Ausschalter wird verwendet, um beispielsweise eine Leuchte von einer einzigen Stelle aus ein- und auszuschalten. Ein Wechselschalter ermöglicht dagegen die Bedienung einer Beleuchtung von zwei Schaltstellen. Mit Kreuzschaltern lassen sich entsprechende Schaltungen um weitere Schaltstellen ergänzen.
Obwohl diese Schaltereinsätze unterschiedliche elektrische Funktionen erfüllen, können sie innerhalb eines Herstellersystems häufig dieselbe einfache Schalterwippe verwenden.
Das liegt daran, dass sich die elektrische Funktion im Schaltereinsatz befindet. Die Wippe dient lediglich dazu, den Schaltmechanismus zu betätigen.
Beispiel: Bei bestimmten Schaltereinsätzen von JUNG kann eine einfache Wippe sowohl für Ausschalter als auch für Wechsel- und Kreuzschalter verwendet werden. Voraussetzung ist, dass die Artikelnummer des jeweiligen Einsatzes in der Kompatibilitätsangabe der Wippe aufgeführt ist.
Wenn du also einen klassischen Lichtschalter optisch erneuern möchtest, musst du nicht zwangsläufig den vorhandenen Schaltereinsatz ersetzen. Häufig genügt es, eine neue, passende Wippe und einen geeigneten Abdeckrahmen auszuwählen.
Abdeckungen für Serienschalter und Doppelschalter
Ein Serienschalter ermöglicht es dir, zwei voneinander getrennte Stromkreise über einen gemeinsamen Schaltereinsatz zu bedienen. Typisch ist beispielsweise eine Deckenbeleuchtung, bei der du zwei unterschiedliche Leuchtengruppen unabhängig voneinander schalten möchtest.
Dafür besitzt der Serienschalter üblicherweise eine zweigeteilte Wippe, deren beide Hälften unabhängig voneinander betätigt werden können.
Eine normale, einteilige Schalterabdeckung lässt sich hier in der Regel nicht verwenden. Stattdessen benötigst du eine Abdeckung, die ausdrücklich für den jeweiligen Serien- oder Doppelschalter vorgesehen ist.
Achte außerdem darauf, dass ein Serienschalter und ein Doppelwechselschalter nicht automatisch dieselbe Abdeckung verwenden können. Obwohl sich die Bedienelemente äußerlich ähneln, kann sich ihre Mechanik unterscheiden.
Unser Tipp: Kontrolliere bei einer zweigeteilten Schalterwippe immer die genaue Bezeichnung des Schaltereinsatzes. Nur so kannst du sicherstellen, dass beide Schaltfunktionen ordnungsgemäß bedient werden können.
Abdeckungen für Jalousieschalter und Jalousietaster
Jalousieschalter und Jalousietaster dienen dazu, Rollläden, Jalousien oder andere elektrische Beschattungssysteme zu steuern.
Typischerweise besitzen diese Bedienelemente zwei Bedienflächen: eine für die Aufwärtsbewegung und eine für die Abwärtsbewegung. Die Abdeckungen sind deshalb häufig mit entsprechenden Pfeilsymbolen versehen.
Für eine zuverlässige Bedienung benötigst du eine Abdeckung, die sowohl zur Mechanik als auch zur vorgesehenen Funktion des Jalousieeinsatzes passt.
Dabei solltest du beachten, dass ein mechanischer Jalousieschalter anders aufgebaut sein kann als ein Jalousietaster oder ein elektronischer Steueraufsatz. Deshalb lassen sich die jeweiligen Abdeckungen nicht grundsätzlich untereinander austauschen.
Gerade bei modernen Rollladensteuerungen mit Zeitautomatik oder Smart-Home-Funktion solltest du darauf achten, dass der Bedienaufsatz ausdrücklich für den vorhandenen Unterputzeinsatz freigegeben ist.
Abdeckungen für Taster
Ein Taster unterscheidet sich von einem gewöhnlichen Lichtschalter durch seine Funktionsweise. Während ein Schalter seine Stellung beibehält, kehrt ein Taster nach dem Loslassen normalerweise in seine Ausgangsposition zurück.
Taster werden beispielsweise für Klingelanlagen, Treppenhausbeleuchtungen oder zur Ansteuerung von Stromstoßrelais eingesetzt.
Bei vielen Herstellern können einfache Schalterwippen sowohl auf bestimmten Schaltern als auch auf passenden Tastern verwendet werden. Allerdings ist das nicht grundsätzlich bei allen Modellen möglich.
Besondere Aufmerksamkeit benötigen beleuchtete Taster. Hier sind teilweise spezielle Wippen mit Kontrollfenster, Lichtleiter oder einer transparenten Symbolfläche notwendig.
Möchtest du beispielsweise einen Klingeltaster austauschen, solltest du deshalb nicht nur auf die passende Befestigung achten, sondern auch darauf, ob die neue Abdeckung für die vorhandene Beleuchtungsfunktion geeignet ist.
Abdeckungen für Steckdosen, Netzwerk- und Antennenanschlüsse
Nicht nur Lichtschalter besitzen austauschbare Abdeckungen. Auch bei Steckdosen, Antennenanschlüssen und Netzwerkdosen kommen verschiedene Zentralplatten und Abdeckrahmen zum Einsatz.
Bei einer klassischen SCHUKO-Steckdose ist jedoch zu beachten, dass die sichtbare Steckdoseneinheit häufig als vollständiges Produkt angeboten wird. Ein separates Wechseln einzelner Abdeckteile ist deshalb nicht bei jeder Steckdose vorgesehen.
Bei Netzwerk- und Antennendosen hängt die Auswahl unter anderem von der Bauform des Anschlussmoduls, den Befestigungspunkten und dem verwendeten Schalterprogramm ab.
Für bestimmte Anschlusssysteme gibt es außerdem normierte Zentralplatten oder spezielle Adapterlösungen. Diese können es ermöglichen, unterschiedliche Anschlussmodule in ein vorhandenes Schalterprogramm zu integrieren.
Trotzdem gilt: Eine passende Öffnung allein reicht nicht aus. Entscheidend ist immer, ob die Kombination aus Anschlussmodul, Zentralplatte und Rahmen vom Hersteller vorgesehen ist.
Abdeckungen für Dimmer
Bei Dimmern ist die Kompatibilität besonders wichtig. Denn im Gegensatz zu einem gewöhnlichen Lichtschalter werden hier häufig spezielle Drehknöpfe, Zentralplatten oder elektronische Bedienaufsätze verwendet.
Ein klassischer Drehdimmer besteht beispielsweise aus einem Unterputz-Dimmereinsatz, einer passenden Zentralplatte, einem Drehknopf und einem Abdeckrahmen.
Die einzelnen Komponenten müssen aufeinander abgestimmt sein, damit sich der Dimmer richtig bedienen lässt. Ein Drehknopf eines anderen Herstellers kann trotz ähnlicher Abmessungen eine andere Aufnahme besitzen.
Zusätzlich unterscheiden sich klassische Drehdimmer von modernen Tast- und elektronischen Dimmsystemen. Bei diesen werden teilweise spezielle Bedienaufsätze verwendet, die nur mit bestimmten Unterputzeinsätzen funktionieren.
Wichtig: Eine passende Abdeckung macht einen vorhandenen Dimmer nicht automatisch LED-tauglich. Ob sich LED-Leuchtmittel zuverlässig dimmen lassen, hängt vom verwendeten Dimmereinsatz und den angeschlossenen Leuchtmitteln ab.
Welche Abdeckungen passen bei Gira, JUNG, Busch-Jaeger, Merten und Hager?
Die bekannten Hersteller von Schaltermaterial setzen auf unterschiedliche Baukastensysteme. Dadurch lassen sich innerhalb einzelner Produktfamilien häufig verschiedene Designs kombinieren, ohne dass die gesamte Elektroinstallation erneuert werden muss.
Allerdings gibt es zwischen den Herstellern und teilweise auch zwischen einzelnen Produktgenerationen erhebliche Unterschiede.
Gira: Flexible Kombinationsmöglichkeiten mit System 55
Gira gehört zu den Herstellern mit besonders vielseitigen Schalterprogrammen. Eine zentrale Rolle spielt dabei das Gira System 55.
Die Bezeichnung System 55 bezieht sich auf das Format von 55 × 55 mm der zugehörigen Wippen, Abdeckungen und Steckdosenelemente. Dieses System bildet die Grundlage für verschiedene Schalterprogramme wie Gira Standard 55, Gira E2, E3, Event, Esprit und weitere passende Designlinien.
Der Vorteil: Innerhalb dieses Systems lassen sich viele funktionale Einsätze und Designkomponenten miteinander kombinieren.
Wenn du beispielsweise einen vorhandenen Gira-Schalter optisch verändern möchtest, kannst du unter bestimmten Voraussetzungen die passenden Rahmen und Abdeckungen eines anderen Gira-System-55-Programms verwenden.
Wichtig bei der neuen Gira Schaltergeneration: Ältere Wippen sind nicht mit den Schaltereinsätzen der neuen Schaltergeneration kompatibel. Die neuen Einsätze verwenden eine geänderte Wippenaufnahme. Die bekannten passenden Rahmen können dagegen weiterhin genutzt werden.
Deshalb solltest du beim Austausch einer Gira-Schalterwippe immer kontrollieren, zu welcher Schaltergeneration der vorhandene Einsatz gehört.
Auch bei elektronischen Systemen wie Gira System 3000 müssen die jeweiligen Bedienaufsätze zum eingesetzten Funktionsmodul passen.
Merten: Unterschiede zwischen System M und System Design
Bei Merten ist die Unterscheidung zwischen System M und System Design besonders wichtig.
Merten System M umfasst verschiedene Schalterprogramme wie M-Plan, M-Pure, M-Smart und weitere Rahmenvarianten. Die zugehörigen Designkomponenten lassen sich innerhalb des Systems vielseitig kombinieren.
Typisch für System M ist das Format von 55 × 55 mm der sichtbaren Einsatzelemente. Dadurch können bei vielen Anwendungen Rahmen und Abdeckungen innerhalb der Produktfamilie gewechselt werden, ohne die vorhandenen Unterputzeinsätze zu ersetzen.
Daneben bietet Merten das System Design mit Schalterprogrammen wie D-Life an. Dieses besitzt eine andere sichtbare Grundgeometrie mit größeren Bedienflächen.
Wichtig: Eine Wippe aus Merten System M lässt sich deshalb nicht einfach mit einem D-Life-Rahmen kombinieren.
Auch wenn bestimmte technische Einsätze für unterschiedliche Designsysteme geeignet sein können, benötigst du jeweils die passenden Abdeckungen und Rahmen.
Wenn du dein Schalterprogramm modernisieren möchtest, solltest du daher zunächst prüfen, ob du System M oder System Design verwendest.
JUNG: Abdeckungen der Serien LS und A richtig kombinieren
JUNG bietet mit seinen Schalterprogrammen zahlreiche Möglichkeiten zur individuellen Gestaltung von Lichtschaltern und Steckdosen. Besonders bekannt sind JUNG LS 990 und JUNG A 550.
Der Unterschied liegt vor allem in der Gestaltung und den zugehörigen sichtbaren Komponenten. Während LS 990 für sein klassisches, großzügiges Schalterdesign bekannt ist, überzeugt A 550 durch eine markante, moderne Formgebung.
Die Rahmen von LS 990 lassen sich mit den dafür vorgesehenen Abdeckungen der JUNG Serie LS kombinieren. Bei A 550 werden entsprechend Abdeckungen der Serie A verwendet.
Viele klassische JUNG-Unterputzeinsätze können dagegen mit unterschiedlichen, ausdrücklich dafür freigegebenen Designabdeckungen verwendet werden.
Das bedeutet: Möchtest du beispielsweise von einem Schalterprogramm der Serie LS auf ein Programm der Serie A wechseln, kann es möglich sein, den vorhandenen Unterputzeinsatz weiterzuverwenden. Die sichtbaren Wippen und Rahmen müssen jedoch zum neu ausgewählten Programm passen.
Unser Tipp: JUNG nennt bei zahlreichen Schalterwippen konkrete Artikelnummern kompatibler Schaltereinsätze. Diese Angaben bieten dir eine zuverlässige Orientierung bei der Auswahl.
Busch-Jaeger: Viele Schalterprogramme mit gemeinsamen Unterputzeinsätzen
Auch Busch-Jaeger setzt bei zahlreichen Schalterprogrammen auf ein modulares System. Zu den bekannten Designlinien gehören beispielsweise Busch-balance SI, future linear, Reflex SI und Busch-axcent.
Viele klassische Unterputz-Schaltereinsätze lassen sich mit Abdeckungen unterschiedlicher Busch-Jaeger-Programme kombinieren.
Das ist besonders praktisch, wenn du ältere Schalter optisch modernisieren möchtest. Häufig können die vorhandenen technischen Einsätze erhalten bleiben, während die sichtbaren Komponenten durch ein anderes Design ersetzt werden.
So ist beispielsweise bei vielen klassischen Schaltfunktionen ein Wechsel von Busch-balance SI zu future linear möglich, ohne den eigentlichen Schaltereinsatz auszutauschen.
Allerdings müssen Schalterwippe und Abdeckrahmen hinsichtlich ihrer Bauform und Programmzugehörigkeit zusammenpassen.
Bei Steckdosen, elektronischen Bedienelementen und Sonderfunktionen können zusätzliche Einschränkungen gelten. Hier solltest du immer die ausdrücklich freigegebenen Kombinationen des Herstellers beachten.
Hager: Abdeckungen und Schaltereinsätze im einheitlichen Schalterprogramm
Hager bietet mit seinen modernen Schalterprogrammen zahlreiche Möglichkeiten, Lichtschalter und Steckdosen individuell zu gestalten. Besonders interessant ist dabei das neue Hager Schaltersystem mit den Designlinien A.1, A.8, C.1 und C.8.
Die unterschiedlichen Serien unterscheiden sich hauptsächlich durch ihre Form, die Größe der Rahmen sowie die verfügbaren Farben und Materialien. Während die Programme A.1 und A.8 durch eine klare, eckige Gestaltung überzeugen, besitzen C.1 und C.8 abgerundete Ecken und eine weichere Formgebung.
Ein wesentlicher Vorteil ist der modulare Aufbau. Die vier Designlinien basieren auf einer gemeinsamen 55 × 55 mm großen Systemplattform. Dadurch lassen sich die zugehörigen Schaltereinsätze, Wippen und Zentralstücke innerhalb des neuen Hager-Systems flexibel miteinander kombinieren.
Auch die unterschiedlichen Rahmengrößen bieten Gestaltungsspielraum. Die Programme A.1 und C.1 besitzen ein Rahmenaußenmaß von 81 mm, während A.8 und C.8 mit 88 mm etwas großzügiger gestaltet sind. Die Rahmen sind innerhalb des neuen Systems mit den entsprechenden Wippen und Zentralstücken kombinierbar.
Besonders praktisch: Wenn du das Design eines vorhandenen Hager-Schalters verändern möchtest, kannst du bei kompatiblen Einsätzen häufig die Wippe und den Abdeckrahmen austauschen, ohne die gesamte Schaltmechanik erneuern zu müssen.
Zusätzlich ist das neue Hager Schaltersystem bei dafür vorgesehenen mechanischen Unterputzeinsätzen rückwärtskompatibel. Dadurch können auch geeignete ältere Installationen mit den neuen Designkomponenten modernisiert werden.
Allerdings solltest du beachten, dass nicht jeder ältere Schaltereinsatz und nicht jeder elektronische Bedienaufsatz automatisch mit allen neuen Abdeckungen kompatibel ist. Besonders bei Dimmern, Jalousiesteuerungen und anderen elektronischen Funktionen muss die jeweilige Kombination ausdrücklich freigegeben sein.
Unser Tipp: Achte bei der Auswahl auf die genaue Artikelnummer deines Hager-Schaltereinsatzes und die Kompatibilitätsangaben der gewünschten Wippe oder Zentralplatte. So kannst du sicherstellen, dass alle Komponenten technisch und optisch zusammenpassen.
Können Abdeckungen verschiedener Hersteller miteinander kombiniert werden?
Eine häufige Frage bei der Modernisierung lautet: Kann ich eine Gira-Abdeckung auf einen JUNG-Schaltereinsatz setzen oder eine Busch-Jaeger-Wippe mit einem Hager-Einsatz kombinieren?
Die Antwort lautet grundsätzlich: Nein, Schalterabdeckungen verschiedener Hersteller sind normalerweise nicht untereinander austauschbar.
Das liegt daran, dass jeder Hersteller eigene Befestigungssysteme, Mechaniken und Designmaße verwendet.
Selbst wenn zwei Schalterabdeckungen äußerlich dieselbe Größe besitzen, bedeutet das nicht, dass sie auch auf denselben Unterputzeinsatz passen.
Ein gutes Beispiel sind Schalterprogramme mit sichtbaren Abdeckungen im Format 55 × 55 mm. Dieses Maß kommt bei verschiedenen Herstellern vor. Trotzdem unterscheiden sich die jeweiligen Aufnahme- und Befestigungssysteme.
Die gleiche Größe bedeutet daher nicht automatisch die gleiche Kompatibilität.
Es gibt zwar herstellerübergreifende Lösungen für bestimmte genormte Anschlussmodule, beispielsweise im Bereich der Kommunikations- und Datentechnik. Diese benötigen jedoch gegebenenfalls passende Adapter oder spezielle Zentralplatten.
Für klassische Lichtschalter solltest du deshalb immer auf die vom Hersteller freigegebenen Kombinationen zurückgreifen.
Alte Schalterabdeckungen austauschen: Was ist möglich?
Wenn deine vorhandenen Schalter technisch einwandfrei funktionieren, möchtest du möglicherweise nur das Aussehen verändern.
Das ist bei vielen modernen Schalterprogrammen grundsätzlich möglich. Denn durch ihren modularen Aufbau können die sichtbaren Komponenten häufig unabhängig vom technischen Unterputzeinsatz erneuert werden.
So kannst du beispielsweise einen älteren weißen Lichtschalter durch eine schwarze oder anthrazitfarbige Ausführung ersetzen, ohne zwangsläufig die gesamte Schaltmechanik erneuern zu müssen.
Voraussetzung ist allerdings, dass die neue Wippe und der neue Abdeckrahmen mit dem bestehenden Schaltereinsatz kompatibel sind.
Auch bei einem Wechsel zwischen glänzenden und matten Oberflächen bleiben die technischen Funktionen in der Regel unverändert, sofern die verwendeten Abdeckungen für den vorhandenen Einsatz zugelassen sind.
Nicht immer reicht jedoch ein reiner Austausch der sichtbaren Komponenten aus. Besonders bei älteren Schaltergenerationen, nicht mehr erhältlichen Serien oder elektronischen Sonderfunktionen kann ein vollständiger Austausch des Schalters erforderlich werden.
Wichtig für deine Sicherheit: Auch wenn lediglich die Abdeckung ausgetauscht werden soll, können nach dem Entfernen der Wippe spannungsführende Teile zugänglich sein. Arbeiten an der Elektroinstallation gehören in die Hände einer Elektrofachkraft. Vor entsprechenden Arbeiten muss die Anlage sicher freigeschaltet und die Spannungsfreiheit fachgerecht festgestellt werden.
So findest du die passende Abdeckung für deinen Schaltereinsatz
Wenn du eine neue Schalterabdeckung kaufen möchtest, solltest du nicht nur nach Farbe und Design auswählen. Entscheidend ist vor allem, ob die Komponenten technisch und mechanisch zusammenpassen.
Mit einigen grundlegenden Informationen kannst du die Auswahl deutlich vereinfachen.
1. Hersteller und Schalterprogramm bestimmen
Zunächst solltest du herausfinden, von welchem Hersteller dein vorhandener Lichtschalter stammt.
Häufig lässt sich das Schalterprogramm bereits anhand seiner Form und Gestaltung eingrenzen. Für eine zuverlässige Identifikation sind jedoch die genaue Produktbezeichnung oder Artikelnummer entscheidend.
Diese können beispielsweise auf dem Rahmen, der Rückseite einer Abdeckung oder dem Schaltereinsatz angegeben sein. Ein Blick hinter die Abdeckung darf wegen möglicher elektrischer Gefahren nur unter sicheren Bedingungen durch eine entsprechend qualifizierte Person erfolgen.
3. Kompatibilität der Abdeckung prüfen
Bei der Auswahl solltest du kontrollieren, ob die gewünschte Abdeckung für den vorhandenen Einsatz freigegeben ist.
Viele Hersteller geben in ihren Produktbeschreibungen konkrete Kompatibilitätsinformationen an. Dort findest du beispielsweise Hinweise wie „für Wechselschalter“, „für Serienschalter“ oder die Artikelnummern passender Unterputzeinsätze.
Verlasse dich nicht ausschließlich auf Produktbilder oder Abmessungen. Eine passende Optik garantiert noch keine funktionierende Verbindung.
4. Passenden Abdeckrahmen auswählen
Neben der Schalterabdeckung benötigst du einen geeigneten Rahmen.
Dieser muss sowohl zum ausgewählten Schalterprogramm als auch zur gewünschten Einbausituation passen.

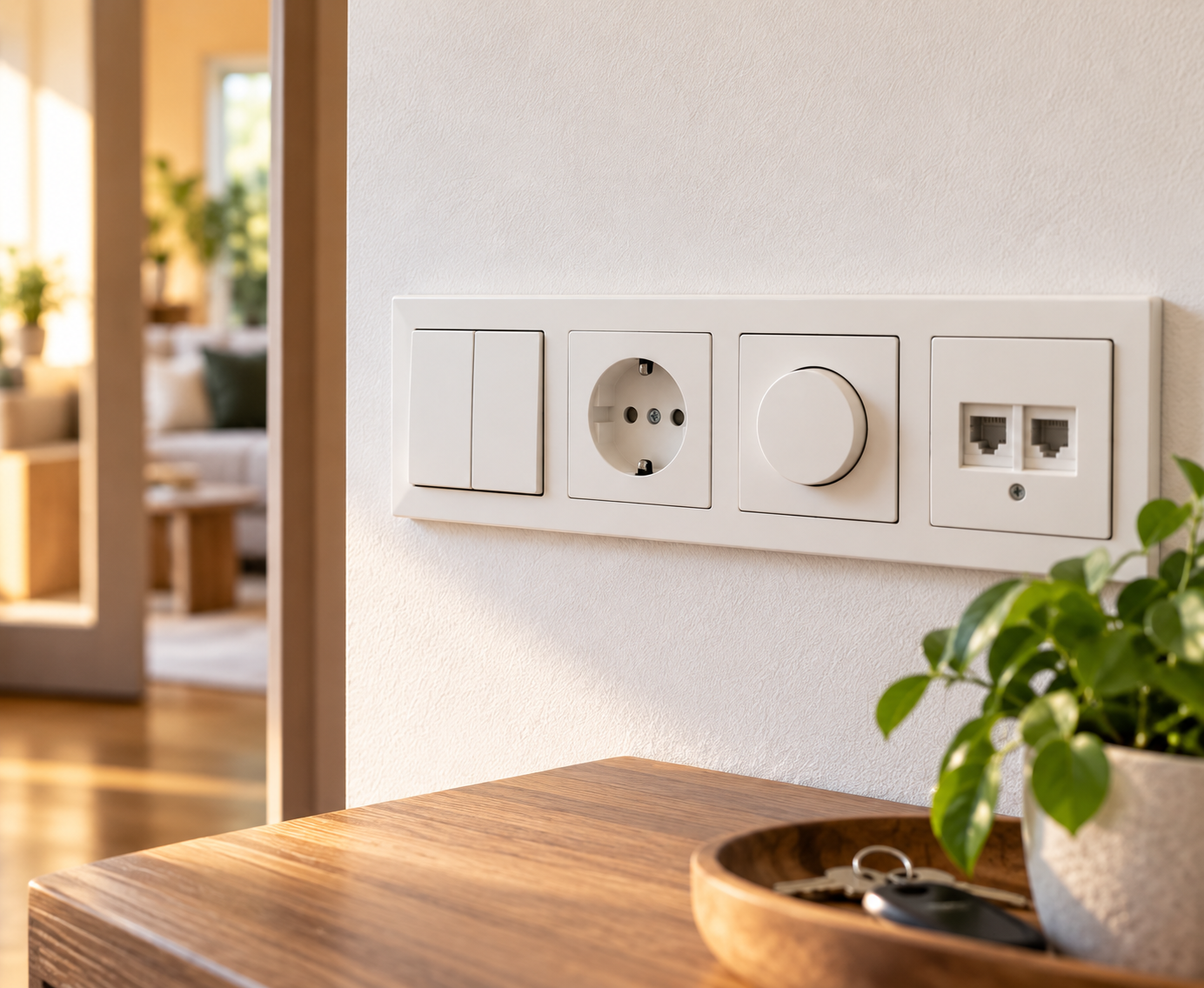

Wenn mehrere Schalter oder Steckdosen nebeneinander angeordnet sind, benötigst du möglicherweise einen passenden Mehrfachrahmen.
Prüfe außerdem, ob der Rahmen für die horizontale beziehungsweise vertikale Montage vorgesehen ist.
2. Art des Schaltereinsatzes ermitteln
Anschließend solltest du überprüfen, welche Funktion dein vorhandener Schaltereinsatz besitzt.
Handelt es sich um einen einfachen Lichtschalter, einen Taster, einen Serienschalter oder einen Jalousieschalter?
Diese Information ist entscheidend, weil nicht jede Schalterwippe für jede Art von Einsatz geeignet ist.
Gerade bei Doppelschaltern oder elektronischen Funktionen solltest du daher auf die genaue Artikelbezeichnung achten.
5. Besonderheiten der Installation berücksichtigen
In bestimmten Einbausituationen können zusätzliche Anforderungen gelten.
Dazu gehören beispielsweise Feuchträume, geschützte Außenbereiche oder Installationen mit erhöhten Anforderungen an den Berührungsschutz.
Hier dürfen nur dafür geeignete und vom Hersteller entsprechend vorgesehene Kombinationen verwendet werden. Eine beliebige neue Abdeckung sorgt nicht automatisch für eine höhere Schutzart.
Unser Tipp: Wenn du dir bei der Auswahl unsicher bist, solltest du immer die vollständigen Artikelnummern von Schaltereinsatz, Abdeckung und Rahmen miteinander abgleichen.
Häufige Fehler bei der Auswahl von Schalterabdeckungen
Beim Austausch von Schalterabdeckungen kommt es immer wieder zu typischen Fehlern. Besonders häufig werden Komponenten aufgrund ihres ähnlichen Aussehens bestellt, obwohl sie mechanisch nicht zusammenpassen.
Zu den häufigsten Problemen gehören:
- Unterschiedliche Hersteller kombinieren: Eine ähnlich aussehende Wippe passt nicht automatisch auf einen Schaltereinsatz eines anderen Herstellers.
- Das falsche Schalterprogramm auswählen: Auch innerhalb eines Herstellers können sich unterschiedliche Produktfamilien deutlich unterscheiden.
- Die Schalterfunktion nicht beachten: Ein Serienschalter benötigt beispielsweise eine andere Wippe als ein einfacher Wechselschalter.
- Ältere und neue Produktgenerationen verwechseln: Änderungen an der Wippenaufnahme können dazu führen, dass ältere Abdeckungen nicht mehr passen.
- Spezielle Funktionen übersehen: Dimmer, beleuchtete Taster und Jalousiesteuerungen benötigen häufig besondere Abdeckungen oder Aufsätze.
- Den Abdeckrahmen vergessen: Eine passende Wippe allein reicht nicht aus, wenn der Rahmen nicht zum gewählten Designsystem passt.
Diese Fehler lassen sich vermeiden, indem du vor der Bestellung immer die technischen Produktinformationen prüfst.
Besonders bei einer größeren Modernisierung lohnt es sich, alle vorhandenen Schalterprogramme zu erfassen. So kannst du die benötigten Komponenten gezielt auswählen und ein einheitliches Erscheinungsbild in deinen Räumen schaffen.
FAQ: Die 5 häufigsten Fragen zu Schalterabdeckungen und Schaltereinsätzen
1. Passt jede Schalterabdeckung auf jeden Schaltereinsatz?
Nein, nicht jede Schalterabdeckung passt auf jeden Schaltereinsatz. Entscheidend sind der Hersteller, das Schalterprogramm, die Schaltergeneration und die Funktion des Einsatzes. Prüfe deshalb vor dem Kauf immer die Kompatibilitätsangaben des Herstellers.
2. Kann ich Schalterabdeckungen verschiedener Hersteller kombinieren?
In der Regel nicht. Gira, JUNG, Busch-Jaeger, Merten und Hager verwenden unterschiedliche Befestigungssysteme. Auch wenn Abdeckungen dieselben Maße besitzen, sind sie nicht automatisch kompatibel. Verwende deshalb nur ausdrücklich freigegebene Kombinationen.
3. Kann ich meine alten Schalterabdeckungen einfach austauschen?
Ja, bei vielen modularen Schalterprogrammen kannst du Wippen und Abdeckrahmen austauschen, ohne den Schaltereinsatz zu ersetzen. Voraussetzung ist, dass die neuen Komponenten zum vorhandenen Einsatz passen. Der Austausch muss unter Beachtung der elektrischen Sicherheit erfolgen.
4. Wie finde ich die passende Abdeckung für meinen Lichtschalter?
Am einfachsten orientierst du dich an der Artikelnummer des Schaltereinsatzes und dem Schalterprogramm. Über die Herstellerangaben kannst du herausfinden, welche Wippen, Zentralplatten und Rahmen kompatibel sind. Achte zusätzlich auf die jeweilige Schalterfunktion.
5. Benötigen Dimmer, Taster und Jalousieschalter spezielle Abdeckungen?
Häufig ja. Dimmer, Taster und Jalousieschalter können spezielle Wippen, Drehknöpfe oder Bedienaufsätze benötigen. Diese müssen zur jeweiligen Mechanik und Funktion passen. Besonders bei elektronischen Einsätzen solltest du deshalb die Herstellerfreigaben beachten.
Fazit: Welche Abdeckung passt auf welchen Schaltereinsatz?
Nicht jede Schalterabdeckung passt auf jeden Schaltereinsatz. Ob du eine neue Wippe oder einen Abdeckrahmen verwenden kannst, hängt vor allem vom Hersteller, dem Schalterprogramm, der jeweiligen Schaltergeneration und der technischen Funktion des vorhandenen Einsatzes ab.
Viele Hersteller wie Gira, JUNG, Busch-Jaeger, Merten und Hager bieten modulare Schalterprogramme an. Dadurch kannst du bei zahlreichen klassischen Lichtschaltern das Design verändern, ohne die komplette Elektroinstallation erneuern zu müssen.
Allerdings sind insbesondere Wippen und Rahmen unterschiedlicher Designsysteme nicht beliebig austauschbar. Auch bei neueren Schaltergenerationen und speziellen Funktionen können Einschränkungen bestehen.
Wenn du die Artikelnummer deines vorhandenen Schaltereinsatzes kennst und die Herstellerangaben zur Kompatibilität beachtest, findest du deutlich einfacher die richtige Kombination.
In unserem Onlineshop findest du eine große Auswahl an Schaltereinsätzen, Schalterwippen, Zentralplatten und Abdeckrahmen namhafter Hersteller. So kannst du die passenden Komponenten für deine Elektroinstallation auswählen und deine Lichtschalter und Steckdosen ganz nach deinen Vorstellungen gestalten.
