Unterverteilung planen – so geht’s
Eine gut geplante Unterverteilung ist das Herzstück deiner Elektroinstallation – egal ob im Einfamilienhaus, in der Wohnung oder in der Werkstatt. Sie sorgt dafür, dass Strom sicher, übersichtlich und zuverlässig in alle Räume verteilt wird. Gleichzeitig bietet sie Schutz vor gefährlichen Fehlern wie Kurzschlüssen oder Stromschlägen.
Wenn du eine Unterverteilung planen möchtest, brauchst du kein Elektrotechnik-Studium – aber ein solides Verständnis der wichtigsten Grundlagen. In diesem Ratgeber erklären wir dir Schritt für Schritt, worauf es ankommt, welche Komponenten du brauchst und wie du typische Fehler vermeidest.
Was ist eine Unterverteilung überhaupt?
Die Unterverteilung (oft auch Verteilerkasten oder Sicherungskasten) ist ein zentraler Punkt in deiner Elektroinstallation. Hier wird der Strom aus der Hauptverteilung auf einzelne Stromkreise aufgeteilt.
Einfach erklärt:
Stell dir die Unterverteilung wie einen Verkehrsknotenpunkt vor. Der Strom kommt von außen (Netzanschluss) und wird dann über verschiedene „Straßen“ (Stromkreise) in deine Räume geleitet – z. B. Küche, Wohnzimmer oder Badezimmer.
Typische Aufgaben einer Unterverteilung:
- Verteilung des Stroms auf einzelne Bereiche
- Absicherung der Leitungen durch Sicherungen
- Schutz von Personen durch FI-Schalter (RCD)
- Möglichkeit zur Erweiterung und Anpassung
Wann brauchst du eine Unterverteilung?
Eine Unterverteilung brauchst du immer dann, wenn:
- ein Gebäude mehrere Etagen hat
- du größere Flächen versorgen willst (z. B. Werkstatt, Garage, Gartenhaus)
- du die Elektroinstallation strukturieren möchtest
- eine Modernisierung oder Sanierung ansteht
Gerade bei Neubauten ist eine saubere Planung der Unterverteilung unverzichtbar, weil spätere Änderungen oft aufwendig und teuer sind.

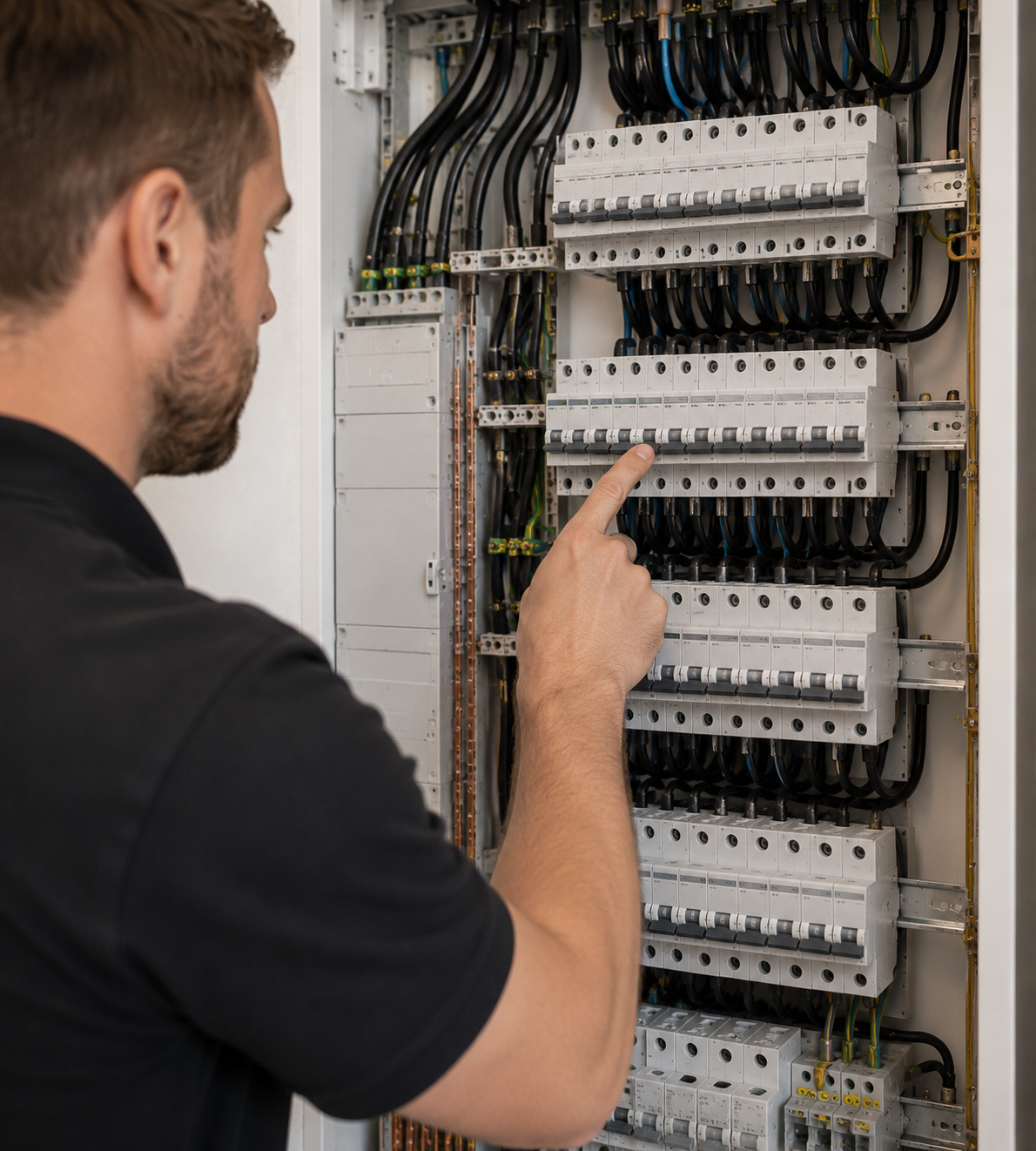

Die wichtigsten Komponenten im Überblick

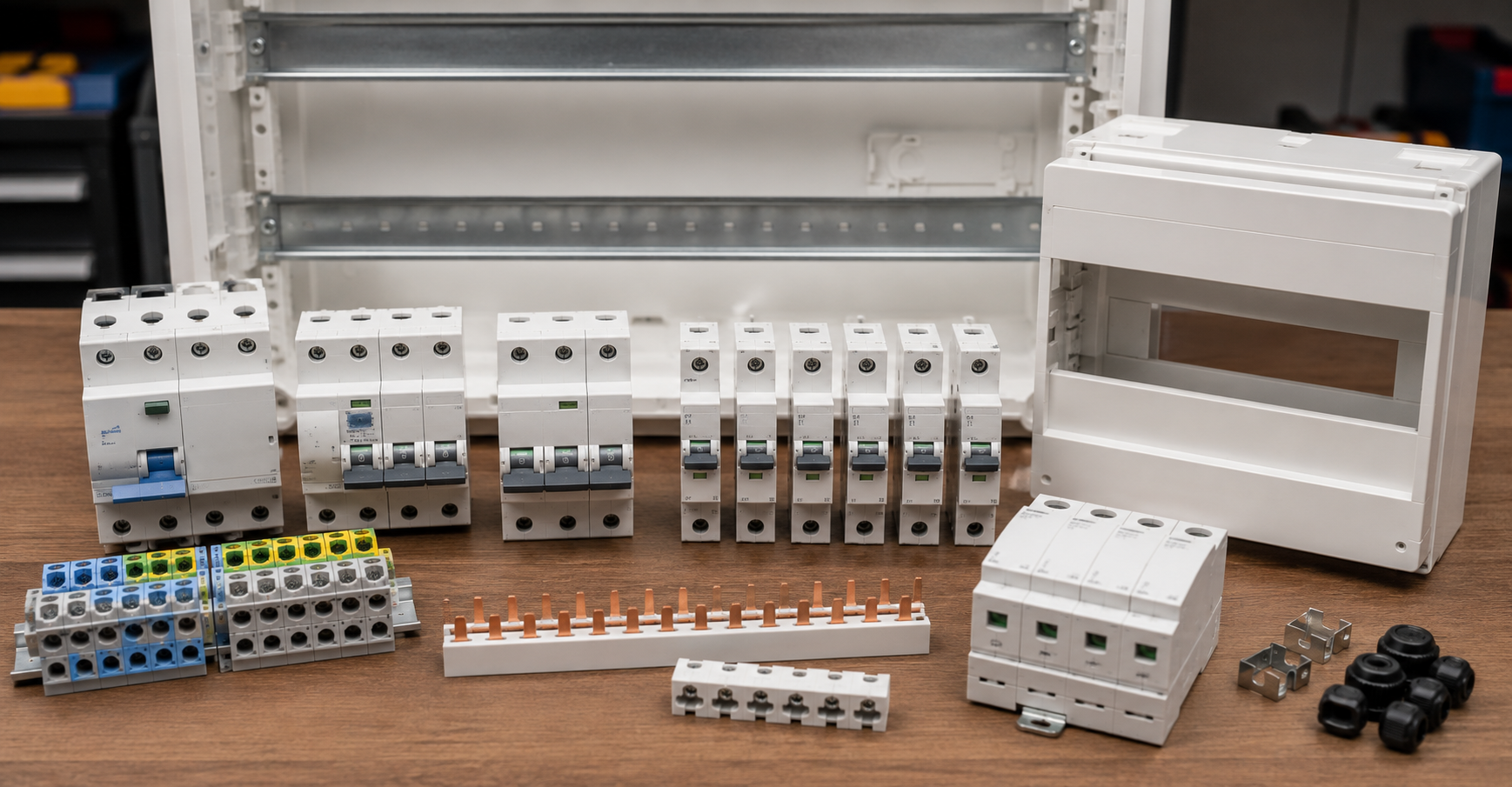

Bevor du mit der Planung beginnst, solltest du wissen, welche Bauteile in einer Unterverteilung verbaut werden.
1. Leitungsschutzschalter (LS-Schalter)
Diese Sicherungen schützen deine Leitungen vor Überlast und Kurzschluss.
Beispiel:
Wenn du zu viele Geräte gleichzeitig an einer Steckdose betreibst, löst die Sicherung aus.
2. FI-Schalter (RCD – Fehlerstromschutzschalter)
Der FI-Schalter schützt dich vor Stromschlägen. Er erkennt Fehlerströme und schaltet den Strom sofort ab.
Wichtig:
FI-Schalter sind heute Pflicht in allen Wohngebäuden.
3. Reihenklemmen
Sie sorgen für eine saubere und übersichtliche Verbindung der Leitungen.
4. Überspannungsschutz
Schützt deine Geräte vor Schäden durch Blitzeinschläge oder Netzschwankungen.
5. Verteilergehäuse
Das ist der eigentliche Kasten, in dem alle Komponenten eingebaut werden.
Schritt für Schritt: Unterverteilung richtig planen
Jetzt kommen wir zum Kern: Wie planst du eine Unterverteilung sinnvoll?
1. Bedarf ermitteln – wie viele Stromkreise brauchst du?
Der wichtigste Schritt ist die Frage: Wie viel Strom wird wo benötigt?
Typische Stromkreise im Haushalt:
- Licht (pro Etage oder Raum)
- Steckdosen (mehrere pro Raum sinnvoll)
- Küche (separate Stromkreise!)
- Waschmaschine / Trockner
- Herd (Drehstromanschluss)
- Heizung / Technik
- Außenbereich
Faustregel:
Lieber zu viele Stromkreise als zu wenige einplanen.
Warum?
- Mehr Sicherheit
- Weniger Ausfälle
- Bessere Übersicht
- Zukunftssicherheit
2. Räume sinnvoll aufteilen
Teile deine Installation logisch auf.
Beispiel:
- Wohnzimmer: 2–3 Stromkreise
- Küche: 3–5 Stromkreise
- Badezimmer: eigener FI + Stromkreis
- Schlafzimmer: 1–2 Stromkreise
Gerade die Küche ist ein großer Verbraucher – hier solltest du großzügig planen.
3. FI-Schalter richtig einplanen
Ein häufiger Fehler ist: Zu wenige FI-Schalter verwenden.
Empfehlung:
- Mindestens 2–4 FI-Schalter im Haus
- Pro FI mehrere Stromkreise aufteilen
Vorteil:
Wenn ein FI auslöst, ist nicht gleich das ganze Haus ohne Strom.
4. Reserve einplanen – extrem wichtig!
Viele vergessen diesen Punkt – und ärgern sich später.
Plane mindestens:
- 20–30 % freie Plätze im Verteiler
- zusätzliche Stromkreise für spätere Erweiterungen
Typische Erweiterungen:
- Wallbox (E-Auto)
- Photovoltaik-Anlage
- Smart Home
- Klimaanlage
5. Die richtige Größe der Unterverteilung wählen
Unterverteilungen gibt es in verschiedenen Größen (Anzahl der Module).
Beispiel:
- Kleine Wohnung: 2–3 Reihen
- Einfamilienhaus: 3–5 Reihen oder mehr
Tipp:
Nimm lieber eine Nummer größer – Platz kostet wenig, Nachrüsten viel.
6. Auf eine saubere Struktur achten
Eine gute Unterverteilung ist übersichtlich.
Das bedeutet:
- klare Beschriftung aller Sicherungen
- logische Anordnung (z. B. Raum für Raum)
- getrennte Bereiche für FI-Schalter
Warum das wichtig ist:
Im Fehlerfall findest du sofort die Ursache.
7. Normen und Vorschriften beachten
Elektroinstallationen unterliegen strengen Regeln.
Wichtige Punkte:
- DIN VDE Normen einhalten
- FI-Schutzschalter verwenden
- richtige Absicherung wählen
- Fachbetrieb einbinden
Ganz wichtig:
Die Installation selbst sollte immer von einem Fachmann geprüft oder ausgeführt werden.
Typische Fehler bei der Planung
Hier sind die häufigsten Probleme – und wie du sie vermeidest:
Zu wenig Stromkreise
Lösung: Großzügig planen
Keine Reserve eingeplant
Lösung: Mindestens 20 % Platz frei lassen
Zu wenige FI-Schalter
Lösung: Mehrere FI einsetzen

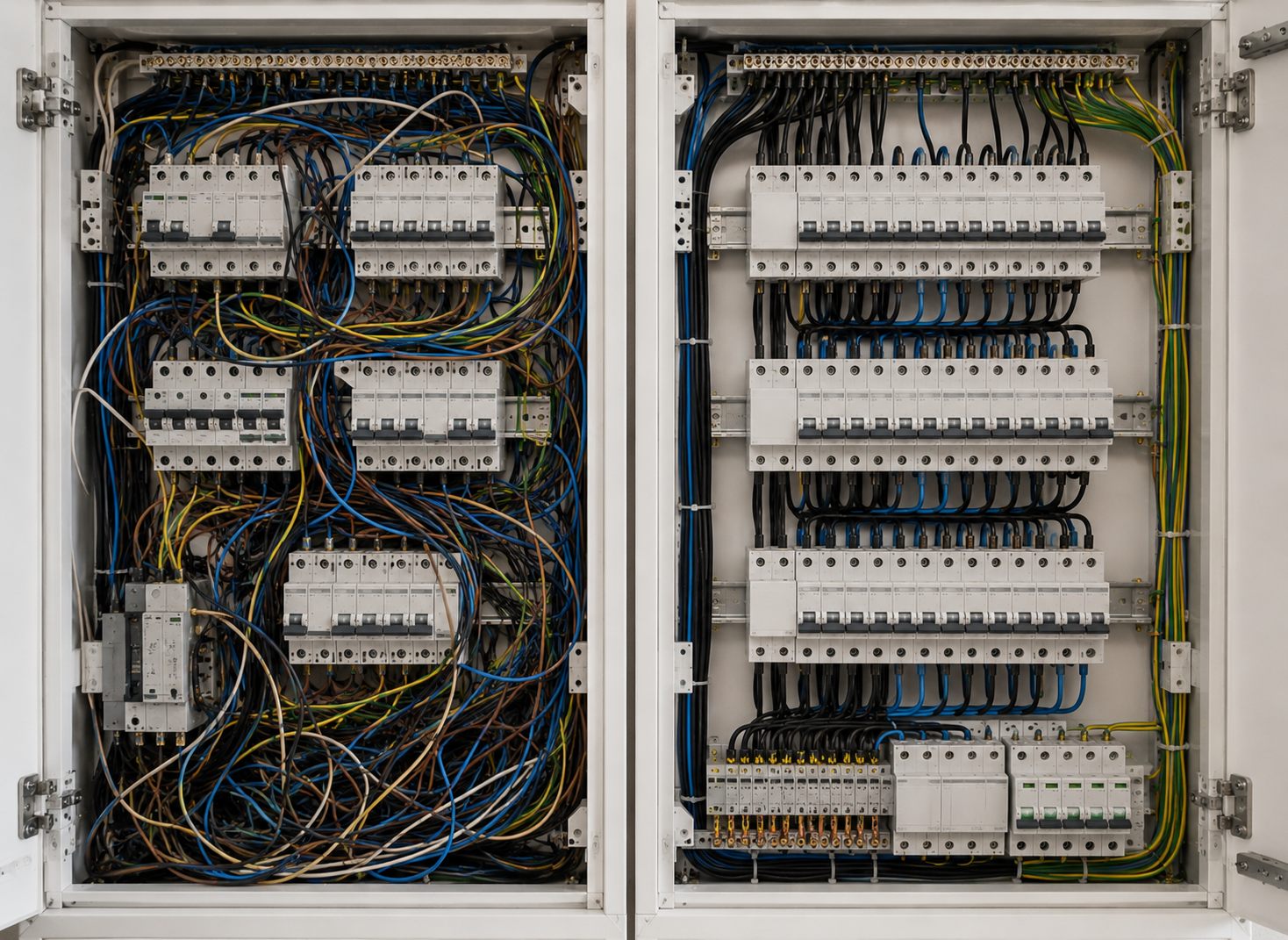

Unübersichtlicher Aufbau
Lösung: Struktur und Beschriftung
Billige Komponenten
Lösung: Auf Qualität setzen (wichtig für Sicherheit!)
Praktisches Beispiel: Unterverteilung im Einfamilienhaus
Stell dir ein klassisches Einfamilienhaus mit Erdgeschoss, Obergeschoss und Keller vor. Ziel ist es, alle Bereiche sinnvoll, sicher und zukunftsfähig mit Strom zu versorgen.
Dabei geht es nicht nur darum, „Strom hinzubringen“, sondern die Anlage so zu planen, dass:
- sie übersichtlich bleibt
- Fehler schnell gefunden werden
- nicht das ganze Haus im Dunkeln steht, wenn ein Problem auftritt
- spätere Erweiterungen problemlos möglich sind

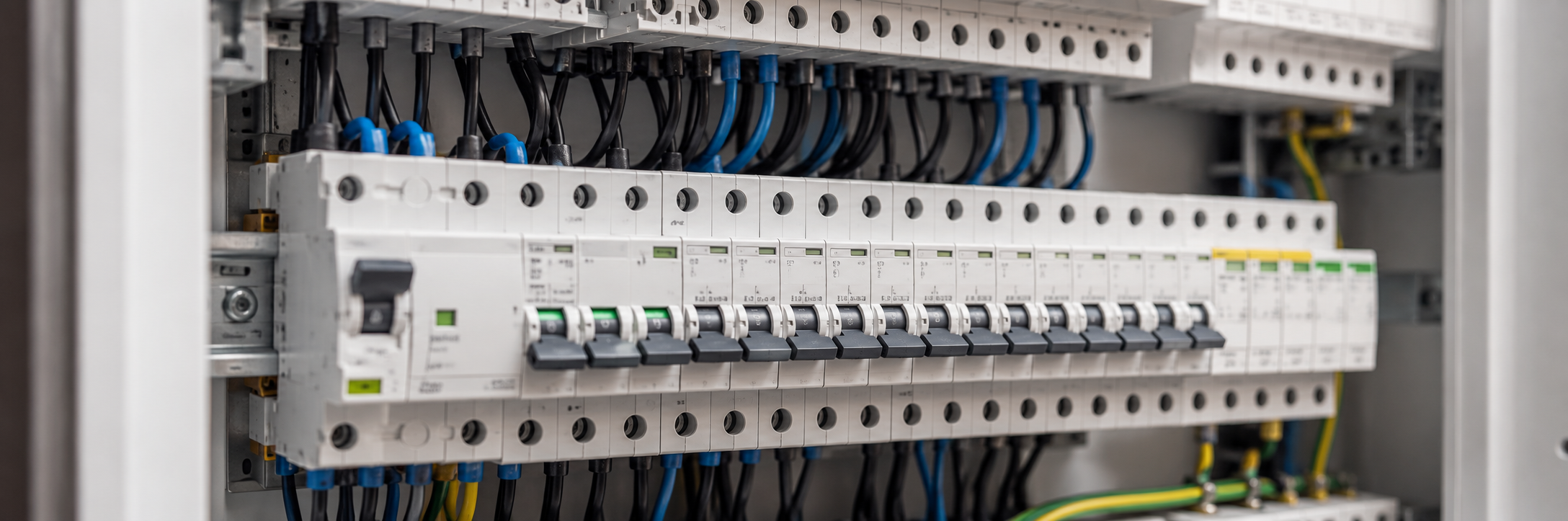

Grundaufbau der Unterverteilung
In der Praxis ist die Unterverteilung meist so aufgebaut:
- Hauptschalter (optional, aber sinnvoll)
- Überspannungsschutz
- FI-Schalter (mehrere Stück)
- Leitungsschutzschalter (Sicherungen) für einzelne Stromkreise
- Reserveplätze
Die Stromkreise werden dabei sinnvoll auf mehrere FI-Schalter verteilt.
Aufteilung nach Bereichen
Eine gute Planung beginnt mit einer logischen Struktur. Im Einfamilienhaus teilst du die Stromkreise am besten nach:
- Etagen (EG, OG, Keller)
- Nutzung (Wohnen, Küche, Technik)
- Sicherheitsbereichen (z. B. Badezimmer, Außenbereich)
Erdgeschoss – der größte Verbraucher
Das Erdgeschoss ist meist der Bereich mit dem höchsten Strombedarf, besonders wegen der Küche.
Typische Aufteilung:
Wohnzimmer
- 1 Stromkreis für Steckdosen (TV, Router, etc.)
- 1 separater Stromkreis für zusätzliche Steckdosen oder Arbeitsbereich
- 1 Stromkreis für Licht
Warum mehrere?
Weil viele Geräte gleichzeitig laufen – Fernseher, Soundanlage, Spielekonsole usw.
Küche (sehr wichtig!)
Die Küche braucht besondere Aufmerksamkeit.
Typische Stromkreise:
- Herd (Drehstrom, eigener Anschluss)
- Geschirrspüler
- Kühlschrank
- Steckdosen Arbeitsfläche
- Mikrowelle / Backofen (je nach Gerät separat)
- Licht
Das können schnell 5–7 Stromkreise werden!
Warum so viele?
Weil Geräte wie Herd, Backofen oder Wasserkocher sehr viel Leistung ziehen.
Flur / Eingangsbereich
- Licht
- ggf. Steckdosen (z. B. Staubsauger)
Außenbereich
- Steckdosen außen
- Gartenbeleuchtung
- ggf. Teichpumpe oder Garage
Wichtig: eigener Stromkreis + eigener FI empfehlenswert
Obergeschoss – Schlafen und Bad
Hier ist der Strombedarf etwas geringer, aber trotzdem wichtig sauber zu planen.
Schlafzimmer
- Steckdosen (mind. 1 Stromkreis)
- Licht
Kinderzimmer
- eigener Stromkreis pro Zimmer empfehlenswert
- Licht separat oder gemeinsam
Vorteil: Wenn ein Problem auftritt, ist nur ein Zimmer betroffen.
Badezimmer (besonders sensibel!)
- eigener Stromkreis
- eigener FI-Schalter empfohlen
Typische Verbraucher:
- Waschbeckensteckdose
- Spiegelbeleuchtung
- ggf. elektrische Fußbodenheizung
Hier geht es besonders um Sicherheit wegen Wasser!

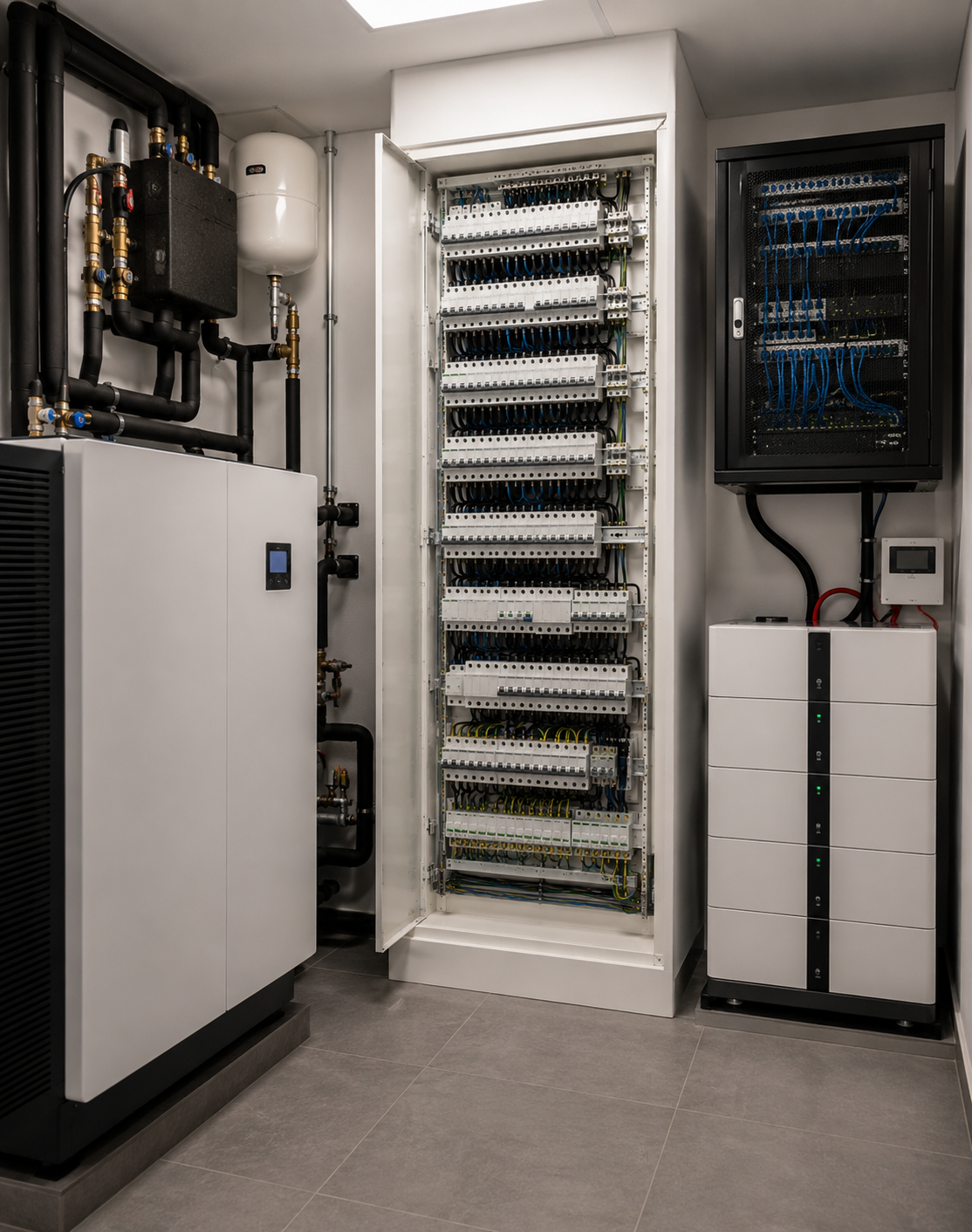

Keller / Technikraum
Hier sitzen oft wichtige Geräte.
Technik
- Heizung
- Steuerungen
- ggf. Smart Home Zentrale
Hauswirtschaftsraum
- Waschmaschine
- Trockner
Beide Geräte sollten eigene Stromkreise haben!
Werkstatt (falls vorhanden)
- mehrere Steckdosenstromkreise
- ggf. Starkstromanschluss
FI-Schalter sinnvoll aufteilen
Jetzt wird’s richtig wichtig: Wie verteilst du die Stromkreise auf FI-Schalter?
Schlechte Lösung:
Ein FI für das ganze Haus
Wenn der auslöst → alles dunkel
Gute Lösung:
Du verteilst die Stromkreise auf mehrere FI-Schalter, z. B.:
- FI 1: Erdgeschoss allgemein
- FI 2: Küche
- FI 3: Obergeschoss
- FI 4: Außenbereich + Bad
Vorteil:
Wenn ein Fehler auftritt, fällt nur ein Teil des Hauses aus.
Beispiel für eine komplette Aufteilung
Hier ein realistisches Beispiel, wie das Ganze aussehen kann:
FI-Schalter 1 – Erdgeschoss Wohnen
- Wohnzimmer Steckdosen
- Wohnzimmer Licht
- Flur
FI-Schalter 2 – Küche
- Herd
- Geschirrspüler
- Steckdosen Küche
- Kühlschrank
FI-Schalter 3 – Obergeschoss
- Schlafzimmer
- Kinderzimmer
- Flur OG
FI-Schalter 4 – Bad & Außen
- Badezimmer
- Außensteckdosen
- Gartenbeleuchtung
FI-Schalter 5 – Technik
- Heizung
- Waschmaschine
- Trockner
Reserveplätze – oft unterschätzt!
Ein guter Elektriker plant immer Reserve ein.
Warum?
Weil sich dein Haus weiterentwickelt:
- Wallbox fürs E-Auto
- Photovoltaik-Anlage
- Klimaanlage
- Smart Home Erweiterungen
Empfehlung:
Mindestens 20–30 % freie Plätze im Verteiler lassen.
Wie viele Sicherungen brauchst du insgesamt?
Für ein Einfamilienhaus kommst du schnell auf:
20–40 Leitungsschutzschalter
Das klingt viel – ist aber völlig normal.
Typische Größe der Unterverteilung
Für ein Einfamilienhaus solltest du planen:
- mindestens 3–5 Reihen
- besser etwas größer wählen
Beispiel:
Ein Verteiler mit 48–72 Modulen ist keine Seltenheit.
Beschriftung – extrem wichtig!
Stell dir vor, nachts fällt der Strom aus – und du weißt nicht, welche Sicherung was macht.
Deshalb:
- Jede Sicherung sauber beschriften
- Klar verständliche Bezeichnungen nutzen
- (z. B. „Küche Steckdosen“, nicht „LS3“)

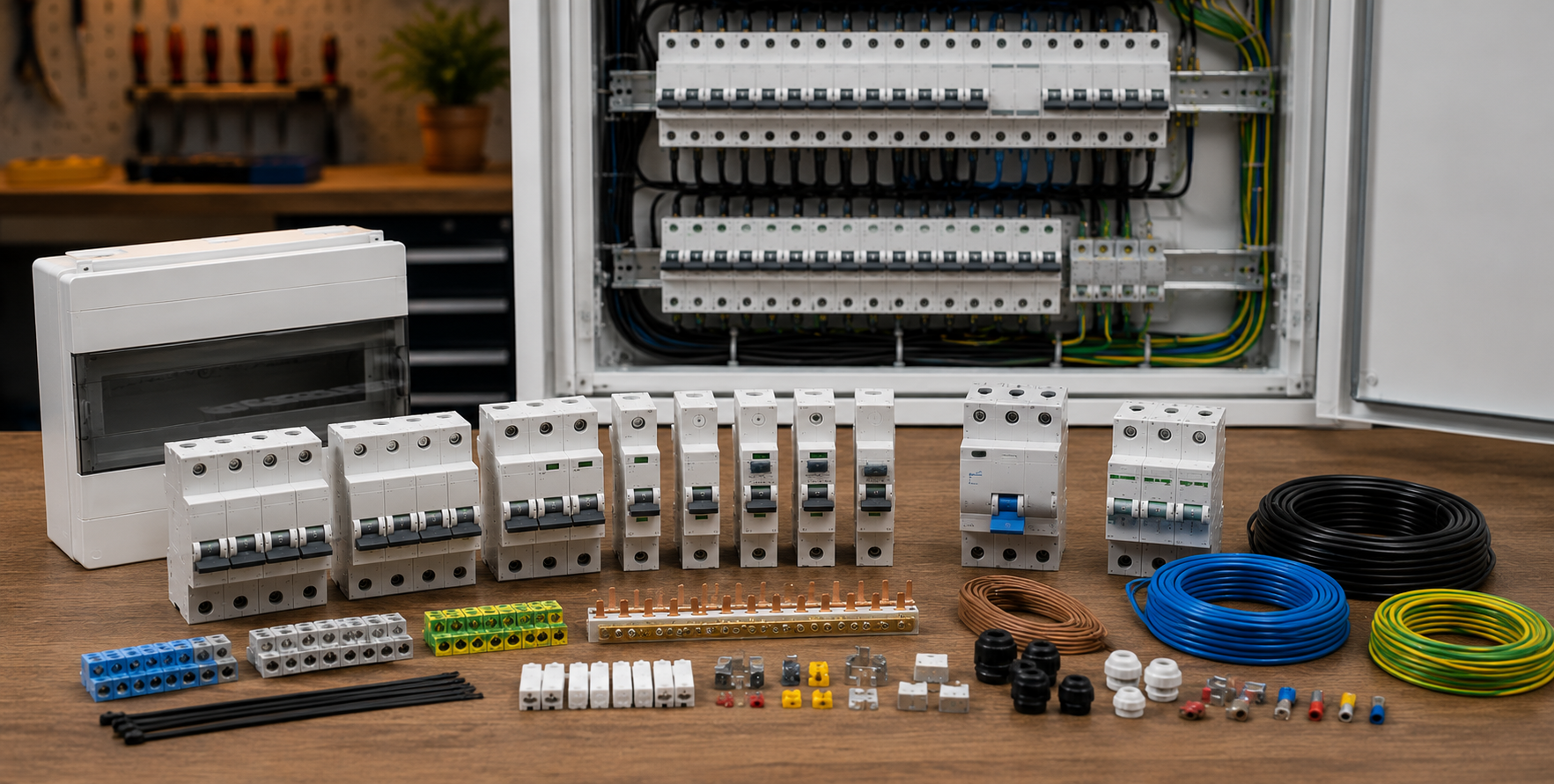

Welche Produkte brauchst du für deine Unterverteilung?
Für eine komplette Planung benötigst du typischerweise:
- Verteilerkasten (Aufputz oder Unterputz)
- Leitungsschutzschalter
- FI-Schalter
- Sammelschienen
- Reihenklemmen
- Beschriftungsmaterial
- ggf. Überspannungsschutz
In unserem Onlineshop findest du alle passenden Komponenten – von Markenherstellern und in geprüfter Qualität.

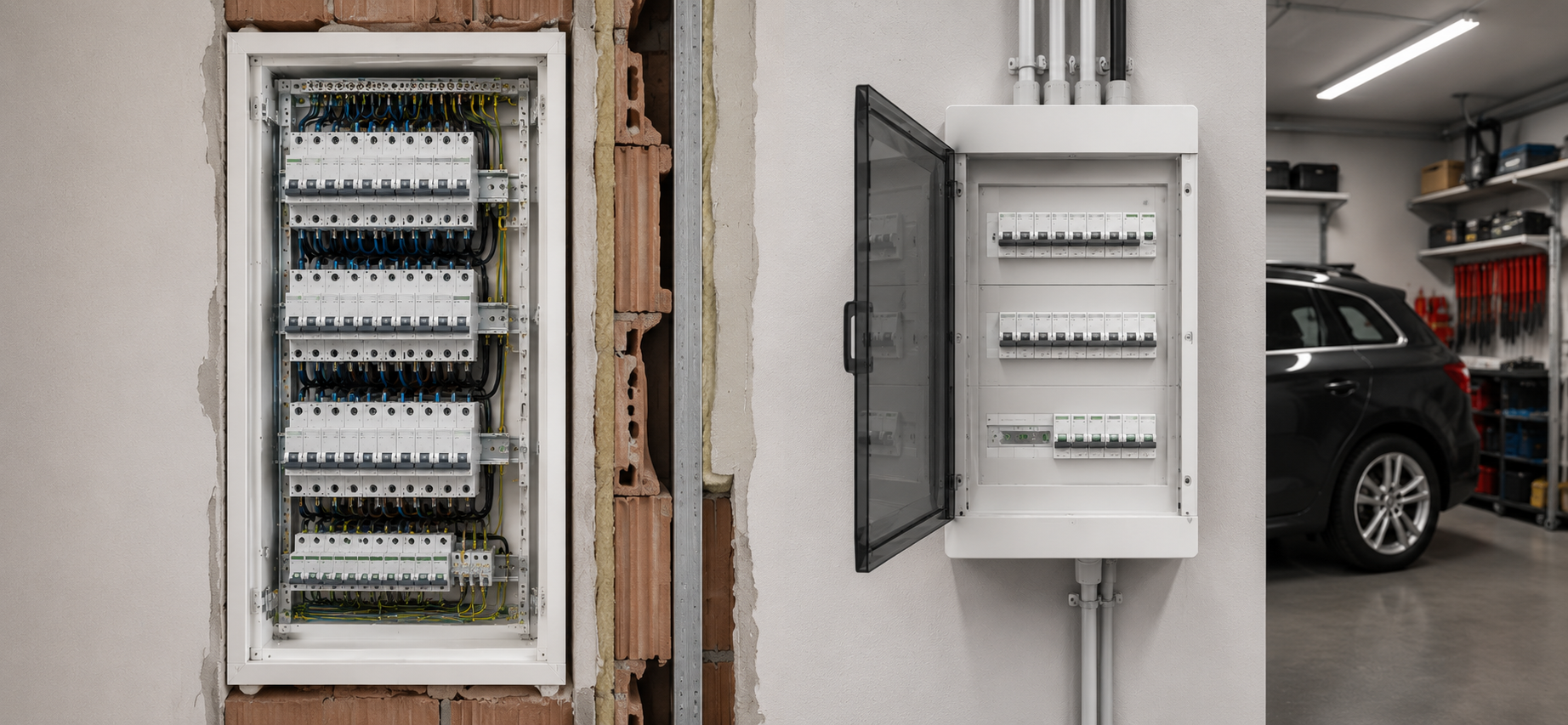

Unterverteilung: Aufputz oder Unterputz?
Eine wichtige Entscheidung ist die Montageart.
Unterputz:
- optisch schöner
- ideal für Neubau
- aufwendiger Einbau
Aufputz:
- einfacher zu montieren
- ideal für Keller, Garage, Werkstatt
- flexibler

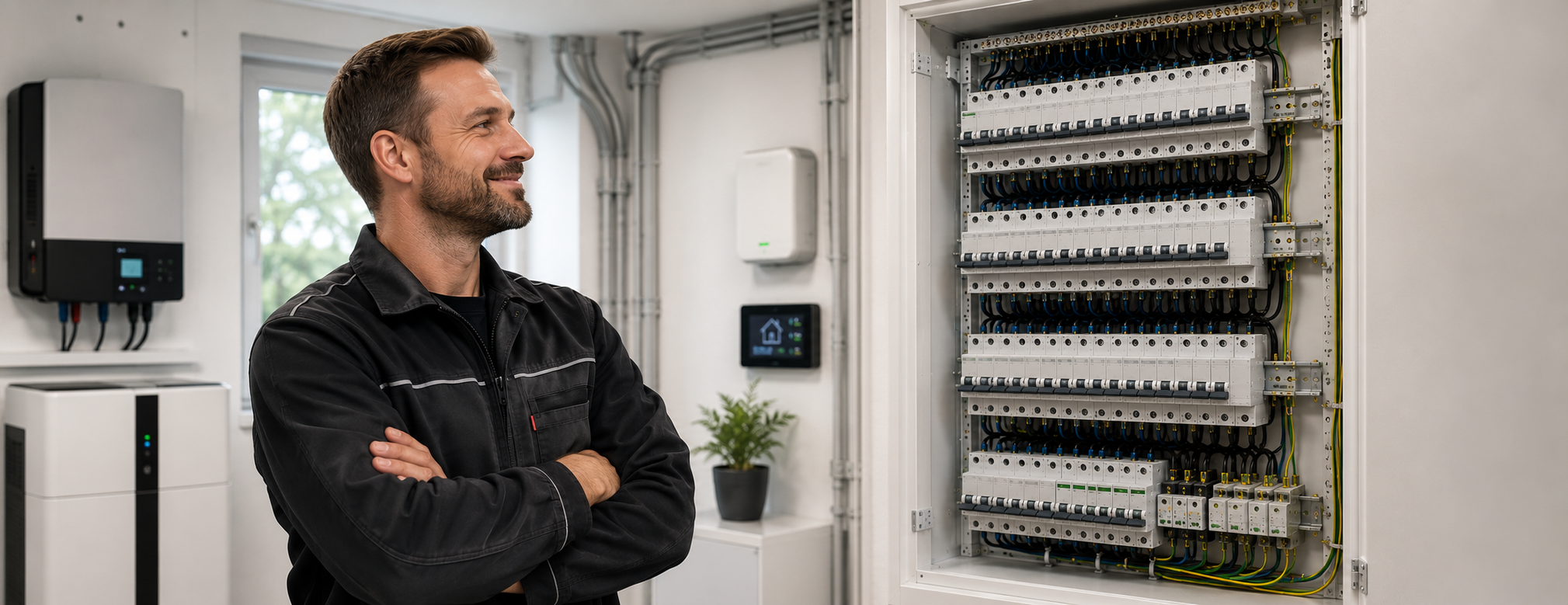

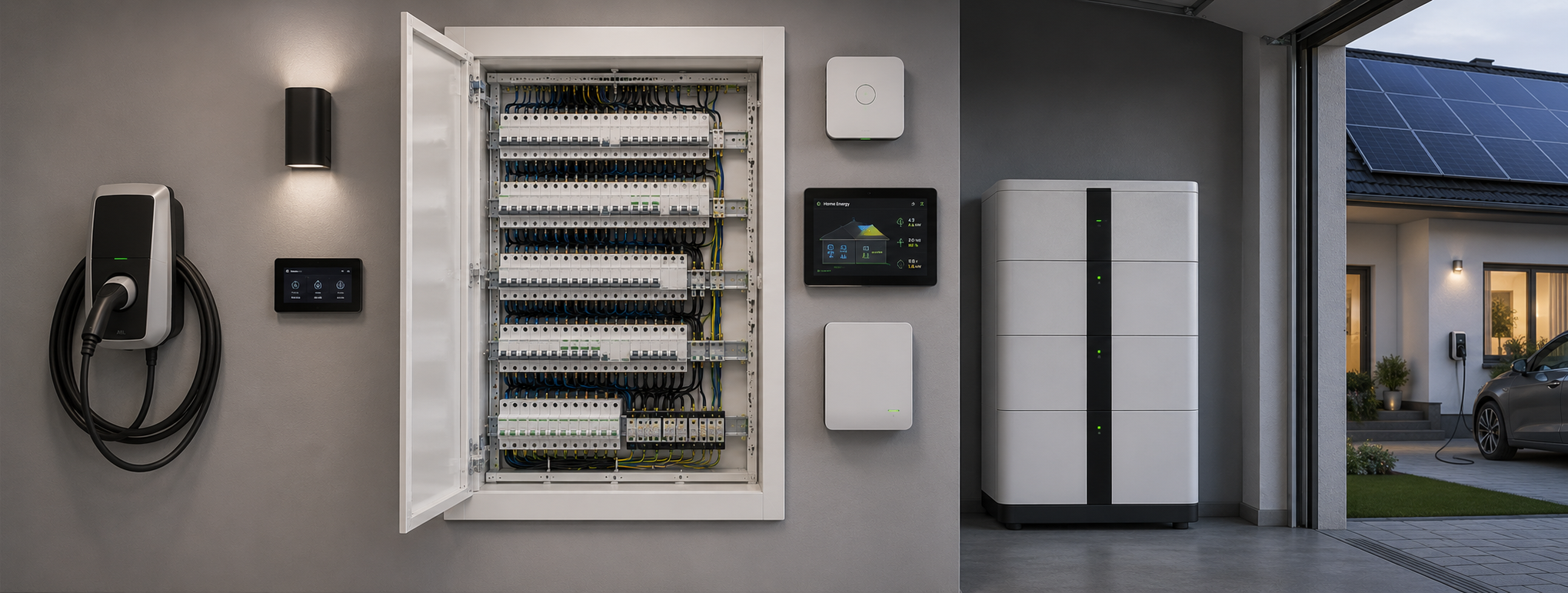

Zukunftssicher planen – das solltest du berücksichtigen
Die Elektroinstallation entwickelt sich ständig weiter.
Denk an:
- Smart Home Systeme
- Photovoltaik
- E-Mobilität
- Energiemanagement
Eine gute Unterverteilung ist zukunftsoffen und leicht erweiterbar.
Fazit: Unterverteilung richtig planen zahlt sich aus
Die Unterverteilung ist das zentrale Element deiner Elektroinstallation und sollte von Anfang an gut durchdacht sein. Eine saubere Planung sorgt nicht nur für Sicherheit, sondern auch für Komfort und Übersicht im Alltag.
Wichtig ist vor allem, dass du ausreichend Stromkreise einplanst, mehrere FI-Schalter sinnvoll aufteilst und genügend Reserveplätze für zukünftige Erweiterungen berücksichtigst. Denn der Strombedarf wächst – sei es durch E-Autos, Photovoltaik oder moderne Haushaltsgeräte.
Ein häufiger Fehler ist es, zu knapp zu planen. Dabei gilt:
Lieber etwas größer und flexibler denken, als später teuer nachrüsten.
Auch eine klare Struktur und Beschriftung der Unterverteilung macht sich im Alltag bezahlt – besonders im Fehlerfall.
Abschließend gilt: Die Planung kannst du gut vorbereiten, aber die Umsetzung gehört immer in die Hände eines Fachbetriebs, um Sicherheit und Normkonformität zu gewährleisten.
Kurz gesagt: Eine gut geplante Unterverteilung ist eine Investition in die Zukunft deines Hauses – sicher, übersichtlich und jederzeit erweiterbar.
Abschließender Tipp
Denk bei der Planung immer einen Schritt weiter:
Dein Strombedarf wird in den nächsten Jahren eher steigen als sinken.
Eine großzügig geplante Unterverteilung ist daher keine Luxuslösung, sondern eine kluge Investition in Sicherheit, Komfort und Flexibilität.
