Elektroinstallation planen – die komplette Anleitung für dein Projekt
Eine durchdachte Elektroinstallation ist das Herzstück jedes modernen Hauses oder jeder Renovierung. Egal ob Neubau, Sanierung oder Erweiterung – wenn du deine Elektroinstallation richtig planst, sparst du langfristig Zeit, Geld und Nerven. In diesem umfassenden Ratgeber zeigen wir dir Schritt für Schritt, wie du deine Elektroinstallation optimal planst.
Warum eine sorgfältige Planung der Elektroinstallation so wichtig ist
Die Elektroinstallation gehört zu den wichtigsten Gewerken im Hausbau. Fehler in der Planung können später nur mit großem Aufwand korrigiert werden. Deshalb gilt:
- Je besser du planst, desto effizienter und sicherer wird deine Installation.
Eine gute Planung sorgt für:
- Mehr Komfort im Alltag
- Höhere Energieeffizienz
- Zukunftssicherheit (Smart Home, E-Mobilität)
- Sicherheit nach aktuellen Normen (z. B. DIN VDE)
Der Ultimative Leitfaden für deine Planung Schritt für Schritt erklärt
Schritt 1: Bedarf analysieren – deine Anforderungen im Detail festlegen
Bevor du auch nur eine Steckdose einzeichnest, solltest du deinen tatsächlichen Bedarf so genau wie möglich definieren. Dieser Schritt wird oft unterschätzt – dabei entscheidet er über den späteren Komfort.
So gehst du systematisch vor:
1. Räume einzeln durchdenken
Gehe jeden Raum gedanklich durch und frage dich:
- Was passiert hier im Alltag?
- Welche Geräte werden genutzt?
- Gibt es zukünftige Nutzungsmöglichkeiten?
Beispiel Wohnzimmer:
- TV + Receiver + Soundanlage
- Spielekonsole
- Lampen (Steh-, Tisch-, Deckenlampen)
- Ladegeräte (Handy, Tablet)
2. Geräte auflisten
Erstelle eine Liste aller elektrischen Verbraucher:
- Großgeräte (Waschmaschine, Herd, Kühlschrank)
- Unterhaltungselektronik
- Arbeitsgeräte (PC, Drucker)
- Küchengeräte
Tipp: Denke auch an Geräte, die du erst in Zukunft anschaffen möchtest.
3. Komfortlevel definieren
Überlege dir:
- Möchtest du vieles automatisieren?
- Soll Licht dimmbar sein?
- Willst du Szenensteuerung (z. B. „Filmabend“) nutzen?
4. Sicherheitsaspekte einplanen
- Rauchmelder (Pflicht in vielen Bundesländern)
- Bewegungsmelder im Außenbereich
- Alarmanlage oder Videoüberwachung
Schritt 2: Grundriss analysieren und einen professionellen Elektroplan erstellen
Jetzt setzt du deine Anforderungen in einen konkreten Plan um.
Vorgehensweise:
1. Grundriss vorbereiten
- Nutze Baupläne oder zeichne selbst (maßstabsgetreu)
- Digital (CAD, Apps) oder klassisch auf Papier
2. Möbel einzeichnen
Das ist entscheidend! Denn Steckdosen hinter Möbeln sind oft unbrauchbar.
Plane z. B.:
- Sofa
- Bett
- Küche
- Schreibtisch
3. Steckdosen exakt positionieren
Empfohlene Höhen:
- Standard-Steckdosen: ca. 30 cm über Boden
- Arbeitsflächen (Küche): ca. 100–115 cm
- TV-Bereich: individuell nach Möbelhöhe
Plane Steckdosenleisten-Zonen, z. B. hinter dem Fernseher.
4. Schalter logisch anordnen
- Neben Türen auf Griffhöhe (~105 cm)
- Wechselschaltungen bei langen Fluren oder Schlafzimmern
- Kreuzschaltungen bei mehreren Zugängen
5. Sonderanschlüsse berücksichtigen
- LAN / Netzwerkdosen (besser als WLAN allein)
- USB-Steckdosen
- Außensteckdosen (Garten, Terrasse)
- Rollladensteuerungen
Schritt 3: Stromkreise sinnvoll und normgerecht aufteilen
Eine saubere Stromkreisaufteilung verhindert Überlastung und sorgt für Sicherheit.
Grundprinzip:
- Lieber mehr Stromkreise als zu wenige.
Detaillierte Aufteilung:
Küche (sehr wichtig!)
Hier entstehen die meisten Lasten:
- Herd (Drehstrom)
- Geschirrspüler
- Kühlschrank
- Mikrowelle / Backofen
- Arbeitssteckdosen separat
Badezimmer
- Eigener FI-Schutzschalter
- Waschmaschine + Trockner getrennt
Wohnbereiche
- Licht und Steckdosen getrennt
- Optional getrennte Stromkreise pro Raum
Außenbereich
- Eigener Stromkreis mit FI
- Wettergeschützte Installation
Schritt 4: Sicherungskasten und Verteilung optimal planen
Der Verteiler ist das Herz deiner Elektroinstallation.
Was du konkret beachten solltest:
1. Größe richtig wählen
- Mindestens 20–30 % Reserveplätze einplanen
- Platz für Smart Home Module vorsehen
2. Komponenten im Verteiler:
- Leitungsschutzschalter (LS)
- FI-Schalter (RCD)
- Überspannungsschutz
- ggf. Smart Home Aktoren
3. Positionierung:
- Gut erreichbar (Hauswirtschaftsraum, Flur)
- Nicht in Feuchträumen
4. Beschriftung:
Jeder Stromkreis muss eindeutig gekennzeichnet sein.
Schritt 5: Beleuchtung professionell und flexibel planen
Lichtplanung ist mehr als nur „Lampe an die Decke“.
Detaillierte Planung:
1. Grundbeleuchtung
- Gleichmäßige Ausleuchtung
- Deckenleuchten oder Spots
2. Funktionsbeleuchtung
- Küche: unter Hängeschränken
- Bad: Spiegelbeleuchtung
- Büro: Arbeitsplatzlicht
3. Stimmungsbeleuchtung
- LED-Strips
- indirekte Beleuchtung
- dimmbare Lichtquellen
4. Steuerung
- Dimmer statt einfacher Schalter
- Smart Home Integration möglich
Schritt 6: Smart Home & Zukunftssicherheit strategisch einplanen
Hier liegt enormes Potenzial – auch für Wertsteigerung deiner Immobilie.
Möglichkeiten:
Smart Home Funktionen:
- Lichtsteuerung per App
- Heizungssteuerung
- Rollläden automatisieren
- Energiemanagement
Technische Vorbereitung:
- Leerrohre verlegen
- Netzwerkverkabelung (Cat7 empfohlen)
- zentrale Steuerung planen

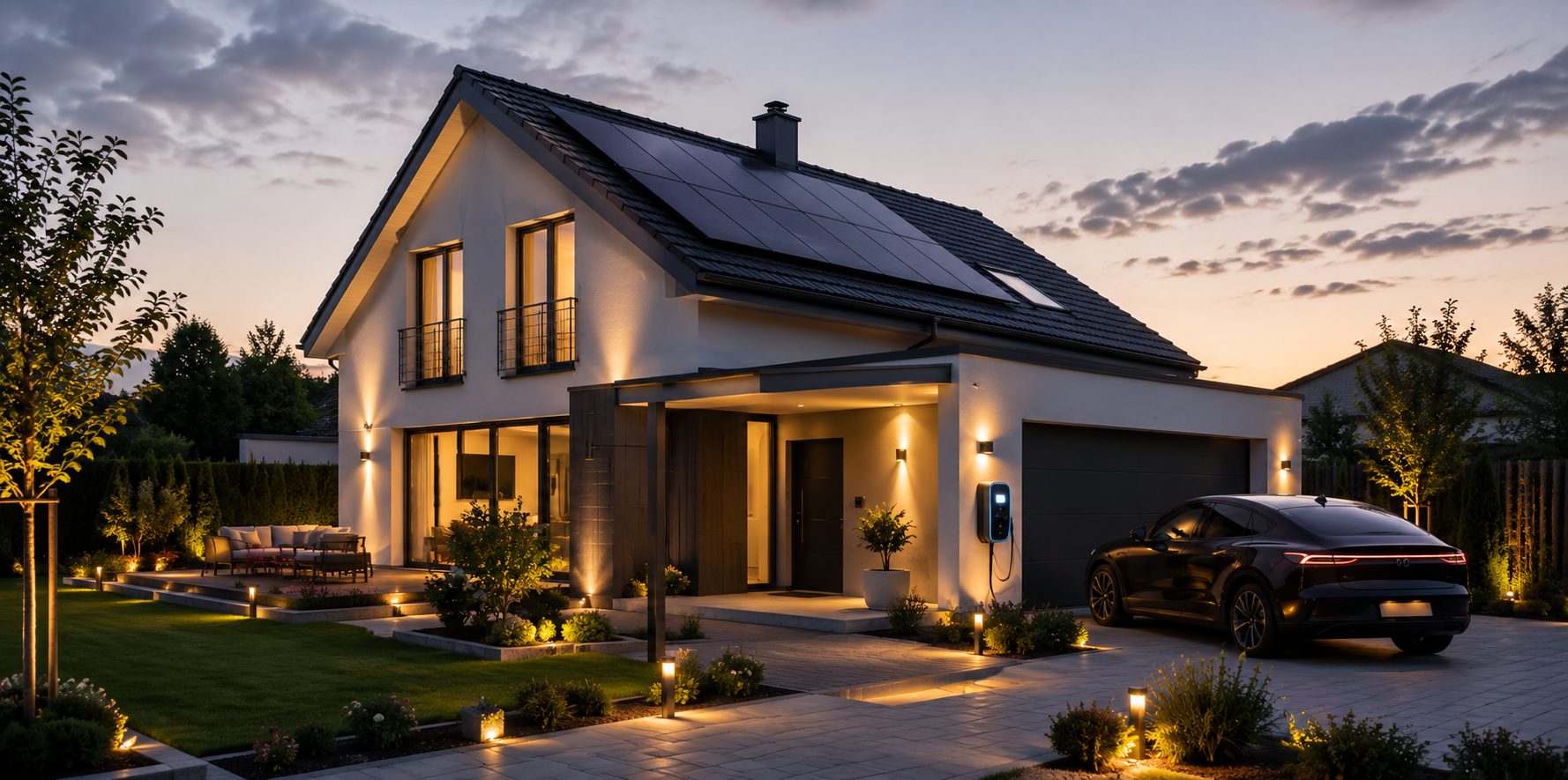

Zukunftsthemen:
- Wallbox (E-Auto)
- Photovoltaik
- Batteriespeicher
Schritt 7: Vorschriften, Normen und Sicherheit im Detail
Elektroinstallationen müssen strengen Regeln folgen.
Wichtige Punkte:
Schutzbereiche im Bad:
- Zone 0, 1, 2 genau beachten
- Nur zugelassene Geräte verwenden
FI-Schutzschalter:
- Pflicht für fast alle Stromkreise
- besonders wichtig in Feuchträumen
Leitungsführung:
- Nur in Installationszonen verlegen
- waagerecht oder senkrecht (keine Diagonalen!)
Das erleichtert spätere Arbeiten enorm.
Schritt 8: Materialauswahl – worauf du wirklich achten solltest
Qualität entscheidet über Sicherheit und Lebensdauer.
Im Detail:
Kabel & Leitungen:
- NYM-Leitungen für Standardinstallation
- richtige Querschnitte wählen

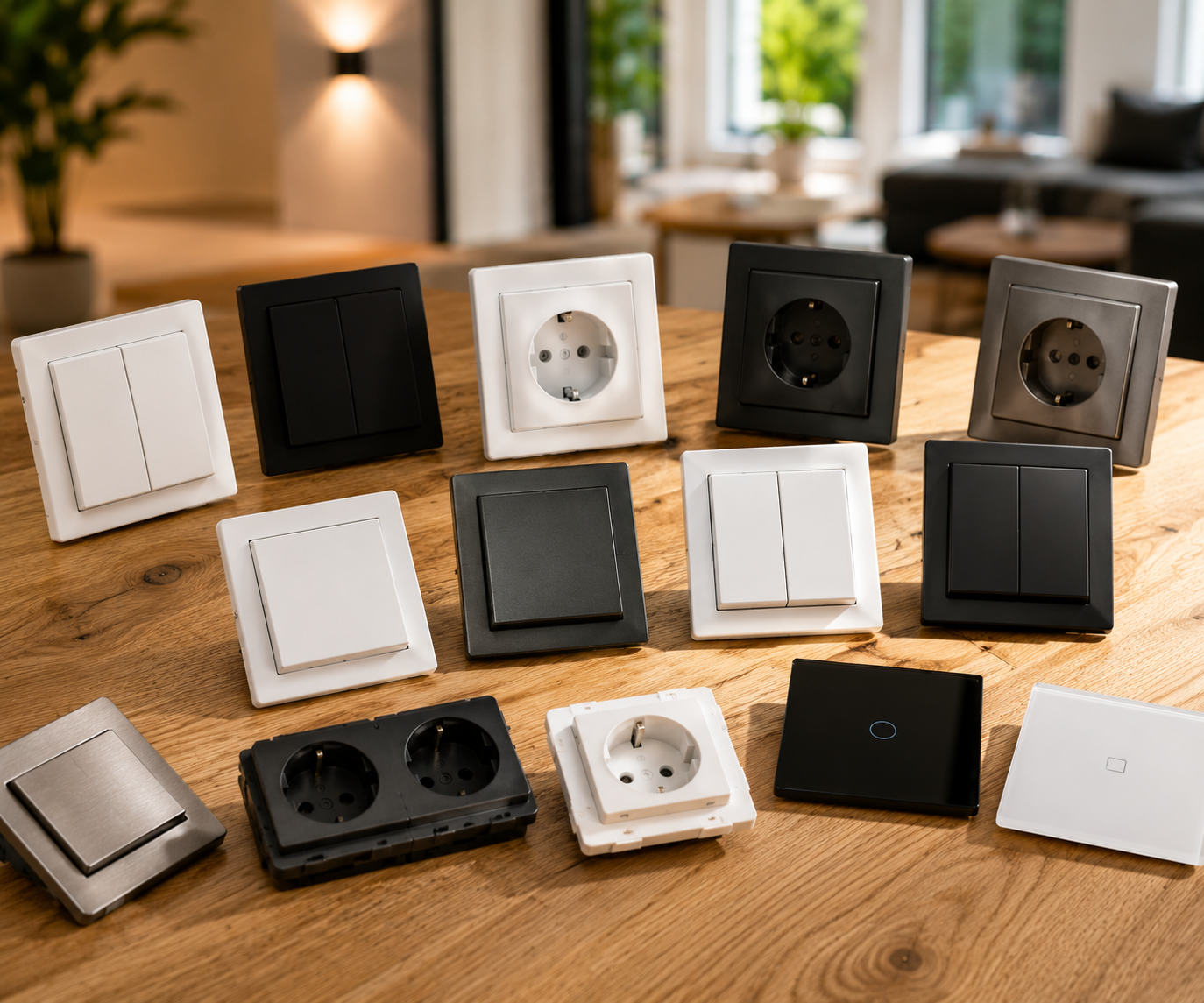

Schalterprogramme:
- Design + Funktion
- Erweiterbarkeit (z. B. Smart Home)
Schutzkomponenten:
- hochwertige FI-Schalter
- Marken-Sicherungsautomaten
Billige Komponenten können langfristig teuer werden.
Schritt 9: Kostenplanung realistisch und transparent gestalten
Eine gute Planung hilft dir, Kosten im Griff zu behalten.
Detaillierte Kostenpunkte:
- Materialkosten
- Arbeitskosten (Elektriker)
- Zusatztechnik (Smart Home)
- Verteiler & Sicherungen
Spartipps:
- Frühzeitig planen
- Mengen genau berechnen
- Standardlösungen nutzen

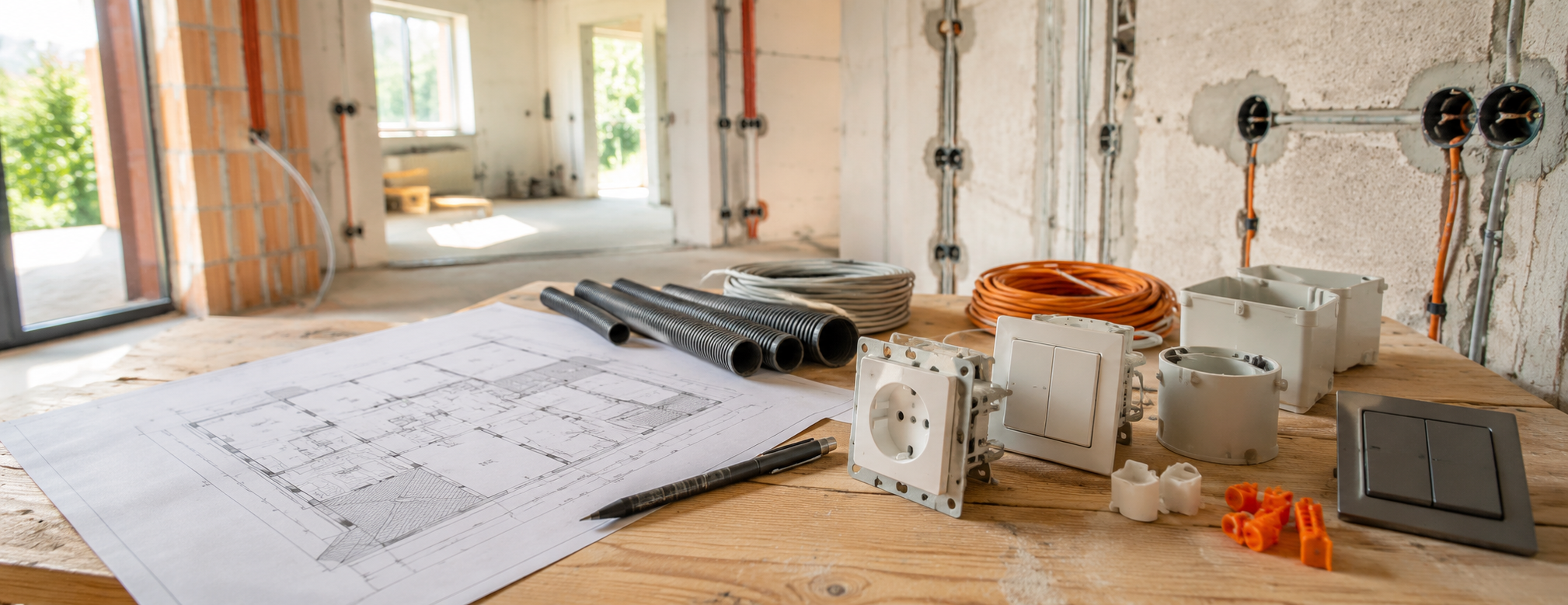

Schritt 10: Umsetzung – von der Planung zur fertigen Installation
Jetzt wird dein Plan Realität.
Ablauf im Detail:
1. Rohinstallation
- Schlitze fräsen
- Kabel verlegen
- Unterputzdosen setzen
2. Feinarbeiten
- Schalter & Steckdosen montieren
- Lampen anschließen
3. Prüfung
- Messung aller Stromkreise
- Sicherheitsprüfung nach VDE
4. Dokumentation
Unbedingt aufbewahren:
- Stromlaufpläne
- Verteilerplan
- Prüfprotokoll
Extra-Tipp: Denke wie ein Profi
Wenn du deine Elektroinstallation planst, stelle dir immer die Frage:
- „Wie nutze ich diesen Raum in 5–10 Jahren?“
Denn genau das unterscheidet eine gute Planung von einer perfekten Planung.
Häufige Fehler bei der Elektroplanung
Eine schlechte Planung der Elektroinstallation kann später teuer, unpraktisch oder sogar gefährlich werden. Damit dir das nicht passiert, solltest du die folgenden typischen Fehler unbedingt kennen – und gezielt vermeiden.
Zu wenige Steckdosen eingeplant
Das ist der Klassiker – und einer der größten Fehler überhaupt.
Viele planen nur den aktuellen Bedarf. In der Praxis zeigt sich aber schnell:
- Verlängerungskabel und Mehrfachsteckdosen sind die Folge.
Typische Problemstellen:
- Wohnzimmer (TV, Sound, Konsolen, Ladegeräte)
- Schlafzimmer (Nachttisch, Lampen, Handy)
- Küche (Kleingeräte wie Toaster, Kaffeemaschine)
Besser so:
- Pro Raum lieber 30–50 % mehr Steckdosen einplanen
- Doppelte oder dreifache Steckdosen verwenden
- Steckdosen in „Zonen“ bündeln (z. B. Medienwand)
Steckdosen und Schalter falsch positioniert
Selbst wenn genug Steckdosen vorhanden sind, sind sie oft schlecht platziert.
Häufige Fehler:
- Steckdose hinter dem Kleiderschrank
- Schalter hinter der Tür
- Keine Steckdose am Bett oder Sofa
Lösung:
Plane immer mit Möbeln!
- Grundriss + Möblierung kombinieren
- Bewegungsabläufe im Raum berücksichtigen
- Schalter intuitiv erreichbar platzieren
Zu wenige oder falsch aufgeteilte Stromkreise
Eine schlechte Aufteilung kann zu Überlastungen führen.
Typische Folgen:
- Sicherungen fliegen ständig raus
- Geräte funktionieren nicht gleichzeitig
- Gefahr von Überhitzung
Klassische Fehler:
- Küche nur ein Stromkreis
- Waschmaschine + Trockner zusammengelegt
- Licht und Steckdosen nicht getrennt
Besser:
- Große Verbraucher immer separat absichern
- Räume oder Bereiche auf mehrere Stromkreise verteilen
- Reserve einplanen
Keine Zukunftsplanung (Smart Home, E-Mobilität, PV)
Viele planen nur für den aktuellen Stand – ein großer Fehler.
Was oft vergessen wird:
- Wallbox fürs E-Auto
- Photovoltaikanlage
- Smart Home Erweiterungen
- Netzwerkverkabelung
Konsequenz:
Teure Nachrüstung oder aufwendige Umbauten
Lösung:
- Leerrohre verlegen
- Platz im Verteiler freihalten
- Netzwerkleitungen (LAN) mit einplanen
Fehlende Netzwerk- und Datenanschlüsse
In Zeiten von Homeoffice und Streaming ein kritischer Fehler.
Problem:
- WLAN reicht oft nicht aus
- instabile Verbindungen
- Geschwindigkeitseinbußen
Besser:
LAN-Anschlüsse in:
- Wohnzimmer
- Büro
- Schlafzimmer
- zentralen Netzwerkschrank vorsehen
Keine Dokumentation der Elektroinstallation
Viele vergessen diesen Punkt komplett.
Warum das problematisch ist:
- Du weißt später nicht, wo Leitungen verlaufen
- Reparaturen werden kompliziert
- Risiko beim Bohren
Besser:
- Stromlaufplan erstellen
- Fotos der Rohinstallation machen
- Verteilerplan sauber dokumentieren
FAQ: Häufige Fragen zur Elektroinstallation
1. Wie viele Steckdosen sollte ich pro Raum
einplanen?
Plane lieber zu viele als zu wenige – in Wohnräumen sind 8–12 Steckdosen
oft sinnvoll, je nach Nutzung sogar mehr.
2. Muss die Elektroinstallation von einem Fachbetrieb
durchgeführt werden?
Ja, Arbeiten an der Elektroinstallation dürfen aus Sicherheitsgründen
nur von qualifizierten Elektrikern ausgeführt werden.
3. Was kostet eine Elektroinstallation im
Haus?
Die Kosten hängen von Größe, Ausstattung und Technik ab – grob kannst du
mit 80–150 € pro m² rechnen.
4. Sollte ich direkt Smart Home einplanen?
Ja, zumindest die Vorbereitung (z. B. Leerrohre, Netzwerkleitungen) ist
empfehlenswert, um später flexibel zu bleiben.
5. Welche Normen muss ich bei der Planung
beachten?
Wichtig sind vor allem die DIN VDE Vorschriften, die
Sicherheitsstandards für Elektroinstallationen festlegen.
Fazit: Deine Elektroinstallation richtig planen zahlt sich aus
Eine sorgfältig geplante Elektroinstallation ist die Grundlage für ein sicheres, komfortables und zukunftsfähiges Zuhause. Wenn du frühzeitig deinen Bedarf analysierst, ausreichend Steckdosen und Stromkreise einplanst und auch an zukünftige Technologien wie Smart Home oder E-Mobilität denkst, vermeidest du teure Nachrüstungen und unnötigen Aufwand.
Gleichzeitig sorgt eine durchdachte Planung für mehr Effizienz im Alltag und steigert langfristig den Wert deiner Immobilie. Wichtig ist dabei nicht nur die Planung selbst, sondern auch die Verwendung hochwertiger Materialien und die fachgerechte Umsetzung nach aktuellen Normen.
Mit den passenden Produkten aus unserem Onlineshop und einer klaren Strategie bist du bestens vorbereitet, deine Elektroinstallation erfolgreich umzusetzen.
