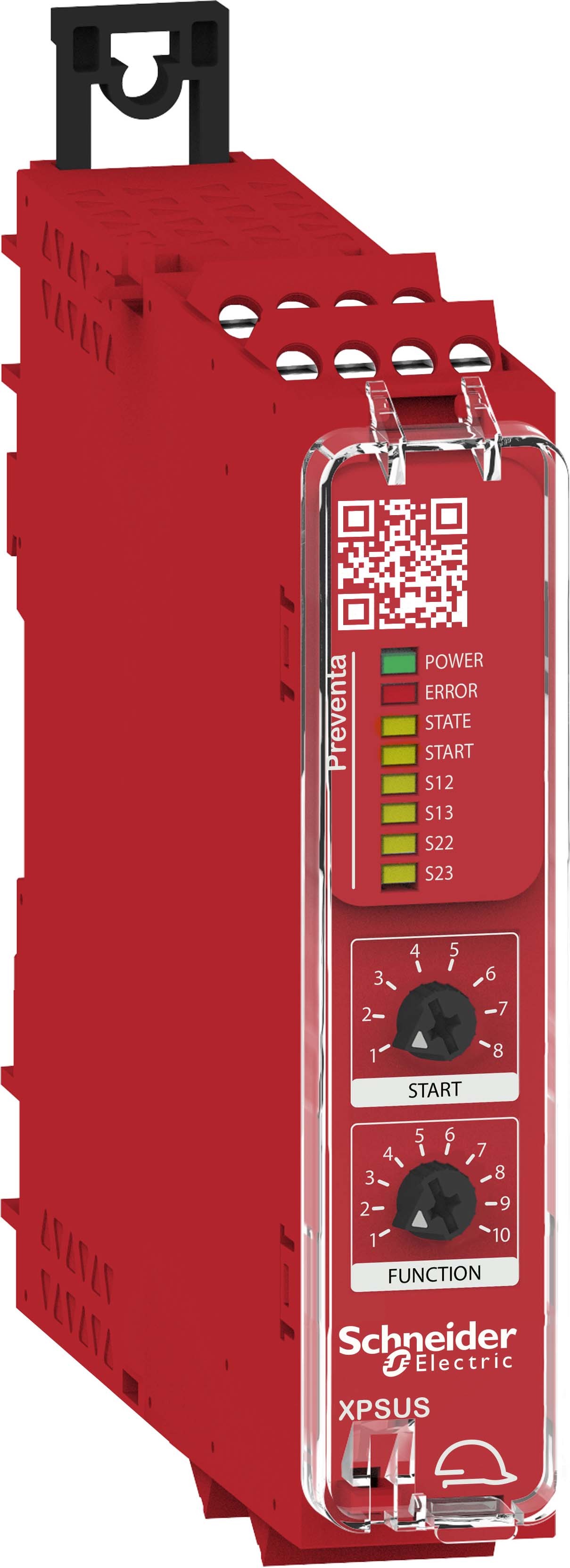

Schneider Electric XPSUS12AP Sicherheitsrelais Harmony Universal - Multifunktionales Sicherheitsmodul mit Diagnosefunktion und 10 wählbaren Sicherheitsfunktionen

In industriellen und sicherheitsrelevanten Anwendungen ist es entscheidend, auf ein zuverlässiges und vielseitiges Sicherheitsrelais zu setzen, das unterschiedliche Sicherheitsanforderungen flexibel abdeckt. Das Schneider Electric XPSUS12AP Sicherheitsrelais Harmony Universal bietet dir genau diese Flexibilität und Sicherheit, indem es mit 10 wählbaren Sicherheitsfunktionen und einer integrierten Diagnosefunktion ausgestattet ist. So kannst du deine Sicherheitssteuerung individuell anpassen und gleichzeitig Stillstandszeiten durch präzise Fehlerdiagnosen minimieren.

Warum dieses System/Produkt?

Das Sicherheitsrelais XPSUS12AP von Schneider Electric überzeugt durch seine multifunktionale Einsetzbarkeit in verschiedensten Sicherheitsanwendungen. Dank der wählbaren Sicherheitsfunktionen und Startoptionen, die bequem über frontseitige Drehschalter eingestellt werden, reduziert sich die Anzahl der benötigten Geräte erheblich. Dies erleichtert nicht nur die Planung, sondern auch die Lagerhaltung. Die integrierte Diagnosefunktion ermöglicht es, Zustände und Fehler direkt an eine SPS zu übertragen, wodurch du Stillstandszeiten durch schnelle und eindeutige Fehlererkennung deutlich reduzieren kannst. Die vielseitigen Anschlussmöglichkeiten erlauben den Betrieb mit mechanischen Kontakten von Not-Aus- und Halt-Tastern, Positions- und Magnetschaltern, Zweihandbedienungen Typ IIIC, PNP-Sensoren, Lichtvorhängen oder RFID-Sicherheitsschalter mit OSSD-Ausgängen. So passt sich das Sicherheitsrelais optimal an deine individuellen Anforderungen an.

Technische Highlights & Montage

Das XPSUS12AP Sicherheitsrelais ist mit zwei sicheren Relais-Schließerkontakte am Ausgang ausgestattet, die eine zuverlässige Schaltung gewährleisten. Die Versorgung erfolgt mit 24 VAC oder 24 VDC, was eine flexible Integration in bestehende Systeme ermöglicht. Die Anschlüsse sind über abziehbare Schraubklemmen realisiert, die eine sichere und einfache Verdrahtung garantieren. Für die Montage kannst du das Gerät entweder auf eine Hutschiene aufrasten oder per Schraubbefestigung auf Montageplatten anbringen. Ein transparentes Abdeckungsfenster schützt die Einstellungen, die zusätzlich durch ein nummeriertes Verriegelungsband gesichert sind, um ungewollte Veränderungen zu verhindern. Die Erweiterung der Ausgänge ist durch das seitlich anschließbare Erweiterungsmodul XPSUEP14AP möglich, was dir eine zeitsparende und unkomplizierte Anpassung an wachsende Anforderungen erlaubt.

Ideale Einsatzorte in deinem Zuhause

Obwohl das Sicherheitsrelais primär für industrielle Anwendungen konzipiert ist, findest du auch im Heimwerkerbereich oder in kleinen Werkstätten vielfältige Einsatzmöglichkeiten. Es eignet sich hervorragend zur Überwachung und Steuerung von Not-Aus, Schutztürüberwachungen oder Zweihandsteuerungen an Maschinen und Anlagen. Besonders dort, wo höchste Sicherheitsanforderungen gemäß PL e, Kategorie 4 oder SIL3 gelten, bietet das XPSUS12AP eine zuverlässige Lösung. Auch in automatisierten Fertigungsprozessen oder bei der Integration von Sicherheitsschaltungen in bestehende Steuerungssysteme kannst du von der Flexibilität und der Diagnosefunktion profitieren.

Abmessungen & Technische Daten

Die technischen Daten des Schneider Electric XPSUS12AP Sicherheitsrelais sind präzise auf die Anforderungen moderner Sicherheitssteuerungen abgestimmt. Die kompakte Bauform mit einer Breite von 22,5 mm ermöglicht eine platzsparende Installation in Schaltschränken.

Tipps zur Reinigung & Pflege

Für eine dauerhaft zuverlässige Funktion des Sicherheitsrelais ist eine sachgerechte Pflege wichtig. Reinige das Gerät regelmäßig mit einem trockenen oder leicht feuchten Tuch, um Staub und Schmutz zu entfernen. Vermeide den Einsatz aggressiver Reinigungsmittel oder Lösungsmittel, da diese die Kunststoffoberflächen und die Beschriftungen beschädigen können. Achte darauf, dass keine Feuchtigkeit in die Anschlussbereiche gelangt, um Korrosion oder Kurzschlüsse zu verhindern. Die transparente Abdeckung schützt die Einstellungen, sollte aber ebenfalls sauber gehalten werden, um eine gute Sicht auf die Drehschalter und Anzeigen zu gewährleisten.

Häufig gestellte Fragen

Welche Sicherheitsfunktionen kann ich mit dem XPSUS12AP einstellen?

Das Sicherheitsrelais bietet 10 wählbare Sicherheitsfunktionen, die über frontseitige Drehschalter eingestellt werden können. Diese umfassen unter anderem Not-Aus, Zweihandsteuerung, Schutztürüberwachung und weitere sicherheitsrelevante Funktionen, die sich flexibel an deine Anwendung anpassen lassen.

Wie erfolgt die Diagnose und Fehlerübermittlung?

Das Gerät verfügt über eine integrierte Diagnosefunktion, die Zustände und Fehler mittels eines Telegramms per Direktverdrahtung an einen Standardeingang einer SPS überträgt. Dadurch kannst du Fehler schnell erkennen und Stillstandszeiten reduzieren. Ein vorgefertigter Funktionsbaustein für gängige Steuerungssysteme unterstützt die Auswertung der Meldungen.

Kann ich die Anzahl der Ausgänge erweitern?

Ja, die Anzahl der Ausgänge lässt sich durch das seitlich anschließbare Erweiterungsmodul XPSUEP14AP erhöhen. Dieses Modul wird einfach über einen integrierten Steckverbinder verbunden, wodurch eine zeitsparende Installation ohne zusätzliche Querverdrahtung möglich ist.

Unser Tipp für dich

Nutze das Schneider Electric XPSUS12AP Sicherheitsrelais, wenn du eine flexible und zuverlässige Sicherheitslösung suchst, die sich einfach an verschiedene Anforderungen anpassen lässt. Die integrierte Diagnosefunktion hilft dir, Fehler schnell zu identifizieren und die Verfügbarkeit deiner Anlagen zu erhöhen. Die einfache Montage und Erweiterbarkeit machen das Gerät zu einer praktischen Wahl für professionelle Sicherheitssteuerungen in Industrie und Werkstatt.
