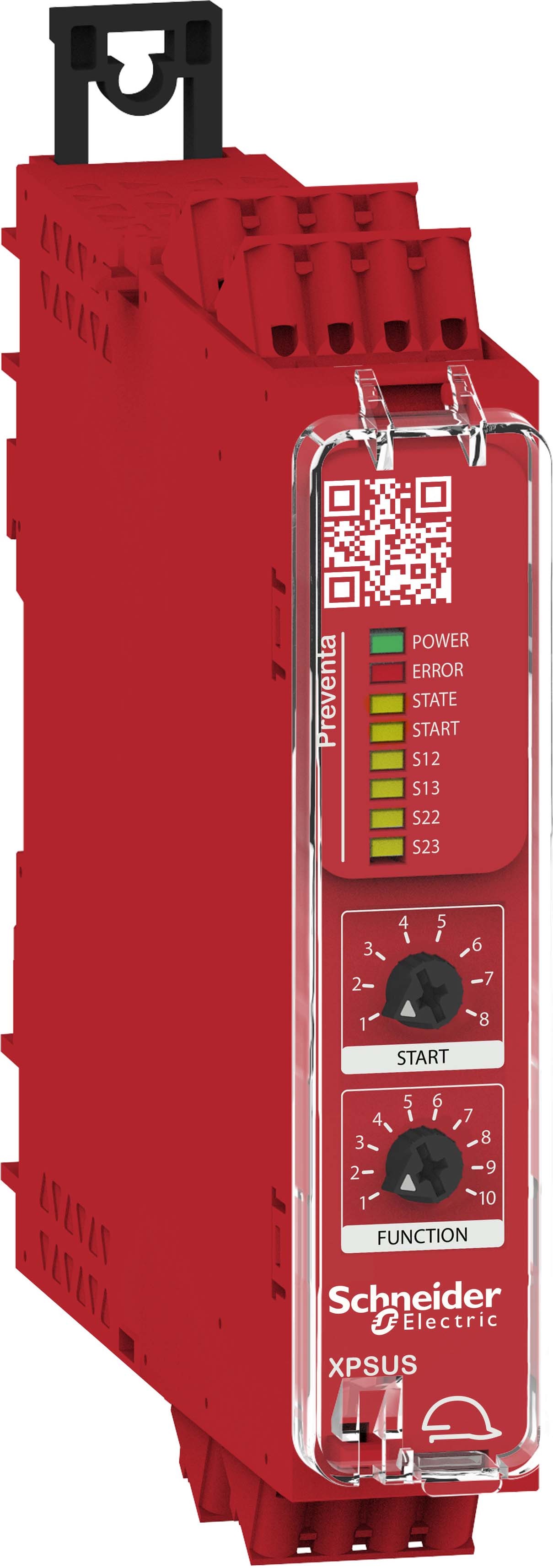

Schneider Electric XPSUS12AC Sicherheitsrelais Harmony Universal - Multifunktionale Sicherheit mit Diagnose und Federzuganschluss

In vielen industriellen und gewerblichen Anwendungen ist die zuverlässige Überwachung von Sicherheitsfunktionen entscheidend, um Personen und Maschinen effektiv zu schützen. Das Schneider Electric XPSUS12AC Sicherheitsrelais bietet dir eine vielseitige und sichere Lösung, die sich flexibel an deine individuellen Anforderungen anpasst und dabei eine einfache Diagnose sowie eine sichere Bedienung gewährleistet.

Warum dieses System/Produkt?

Das Sicherheitsrelais Harmony Universal von Schneider Electric zeichnet sich durch seine multifunktionale Einsetzbarkeit aus. Dank zehn wählbarer Sicherheitsfunktionen und verschiedener Startoptionen kannst du das Gerät exakt auf deine Anwendung abstimmen. Diese Flexibilität reduziert die Anzahl der benötigten Varianten und vereinfacht deine Lagerhaltung und Planung erheblich. Zudem ermöglicht die integrierte Diagnosefunktion eine direkte Übertragung von Zustands- und Fehlerinformationen an eine SPS, wodurch Stillstandszeiten minimiert und Wartungsarbeiten gezielt durchgeführt werden können. So profitierst du von einem hohen Maß an Betriebssicherheit und Effizienz.

Technische Highlights & Montage

Das XPSUS12AC Sicherheitsrelais verfügt über vier Eingänge, die in zwei zweikanaligen, redundanten Sicherheitskreisen ausgeführt sind. Hier kannst du unterschiedliche Sensoren und Schalter wie Not-Aus- oder Halt-Tastern, Positions- und Magnetschalter, Zweihandbedienungen vom Typ IIIC, PNP-Sensoren, Lichtvorhänge oder RFID-Sicherheitsschalter mit OSSD-Ausgängen anschließen. Die Versorgungsspannung beträgt 24 V AC/DC, und die Anschlüsse erfolgen über abziehbare Federzugklemmen, die eine sichere und werkzeuglose Verdrahtung ermöglichen. Für die Montage kannst du das Gerät einfach auf eine Hutschiene aufrasten oder per Schraubbefestigung auf Montageplatten anbringen. Ein transparentes Abdeckungsfenster schützt die Einstellungen, die durch ein nummeriertes Verriegelungsband gesichert sind, vor unbefugtem Zugriff.

Ideale Einsatzorte in deinem Zuhause

Obwohl das Sicherheitsrelais primär für industrielle Anwendungen konzipiert ist, findest du auch im professionellen Heimwerker- oder Kleinbetriebsbereich vielfältige Einsatzmöglichkeiten. Es eignet sich hervorragend zur Überwachung von Not-Aus, Schutztüren, Lichtvorhängen oder Zweihandsteuerungen an Maschinen und Anlagen. Damit kannst du in Werkstätten, Fertigungsbereichen oder auch in automatisierten Hobbyprojekten für ein hohes Sicherheitsniveau sorgen. Die internationale Zulassung für Sicherheitslevel bis PL e in Kategorie 4 und SIL3 garantiert dir dabei eine zuverlässige und normgerechte Absicherung.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Für eine dauerhaft zuverlässige Funktion solltest du das Sicherheitsrelais regelmäßig auf sichtbare Verschmutzungen und Beschädigungen prüfen. Die Gehäuseoberfläche lässt sich mit einem trockenen oder leicht feuchten Tuch reinigen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Lösungsmitteln, da diese die Kunststoffteile und die Beschriftung beschädigen können. Achte zudem darauf, dass die Federzugklemmen frei von Staub und Korrosion bleiben, um eine sichere elektrische Verbindung zu gewährleisten. Eine regelmäßige Sichtprüfung und gegebenenfalls eine Wartung durch Fachpersonal erhöhen die Betriebssicherheit und Lebensdauer des Geräts.

Häufig gestellte Fragen

Welche Sicherheitsfunktionen kann ich mit dem XPSUS12AC einstellen?

Das Gerät bietet zehn wählbare Sicherheitsfunktionen, die sich über frontseitige Drehschalter einfach konfigurieren lassen. Dazu gehören unter anderem Funktionen für Not-Aus, Zweihandsteuerung, Schutztürüberwachung und Lichtvorhangüberwachung. So kannst du das Relais optimal an deine spezifischen Sicherheitsanforderungen anpassen.

Wie erfolgt die Diagnose und Fehlerübertragung?

Das Sicherheitsrelais überträgt Zustands- und Fehlerinformationen mittels eines Telegramms direkt an einen Standardeingang einer SPS. Ein vorgefertigter Funktionsbaustein für gängige Steuerungssysteme ermöglicht die einfache Auswertung dieser Meldungen, sodass Bediener am Maschinendisplay umfassend informiert werden und Stillstandszeiten reduziert werden können.

Kann ich die Anzahl der Ausgänge erweitern?

Ja, die Ausgangsanzahl lässt sich durch die seitliche Anbindung der Erweiterung XPSUEP14AC erhöhen. Diese Erweiterung wird über einen integrierten Steckverbinder angeschlossen, wodurch auf eine aufwändige Querverdrahtung verzichtet werden kann und die Installation zeitsparend bleibt.

Unser Tipp für dich

Das Schneider Electric XPSUS12AC Sicherheitsrelais ist ideal für alle, die eine flexible, sichere und einfach zu konfigurierende Lösung für Sicherheitsanwendungen suchen. Es eignet sich besonders für den Einsatz in Maschinen und Anlagen, bei denen höchste Sicherheitsanforderungen gelten und eine schnelle Fehlerdiagnose den Betrieb optimiert. Mit seiner kompakten Bauform und der einfachen Montage passt es sich problemlos in bestehende Steuerungssysteme ein und bietet dir langfristig zuverlässigen Schutz.
