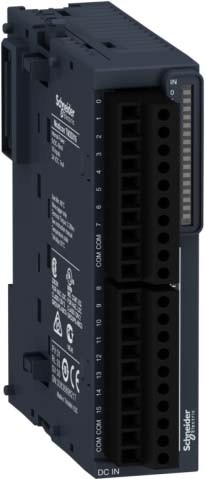

Schneider Electric TM3DI16 Digitales Eingangsmodul - Erweiterung für Modicon SPS mit 16 digitalen 24 VDC Eingängen

Wenn du deine Modicon SPS-Steuerungen erweitern möchtest, um mehr digitale Eingänge zu integrieren, bietet das Schneider Electric TM3DI16 Digitales Eingangsmodul eine zuverlässige und flexible Lösung. Dieses Modul ermöglicht dir, bis zu 16 digitale Signale mit 24 VDC Spannung zu erfassen und so deine Automatisierungsprojekte effizient zu erweitern.

Warum dieses System/Produkt?

Das TM3DI16 Eingangsmodul von Schneider Electric ist speziell für die Erweiterung von Modicon M221, M241, M251 und M262 SPS-Steuerungen konzipiert. Es bietet 16 digitale Eingänge, die als Sink- oder Source-Logikeingang ausgeführt sind und somit eine vielseitige Signalverarbeitung ermöglichen. Darüber hinaus ist das Modul kompatibel mit Drittanbieter-Steuerungen, sofern diese über den Modicon TM3 Buskoppler angebunden werden. Diese Flexibilität macht das Modul zu einer idealen Wahl, wenn du deine bestehende Steuerung mit zusätzlichen Ein- und Ausgängen ausbauen möchtest, ohne auf Kompatibilität verzichten zu müssen.

Ein weiterer Vorteil ist der konfigurierbare Eingangsfilter, der dir erlaubt, die Erfassungsgeschwindigkeit der Signale zu optimieren oder Störeinflüsse durch Rauschen zu reduzieren. Zusätzlich kannst du eine Latching-Funktion aktivieren, um Impulse zu erfassen, die kürzer sind als die Abtastzeit der Steuerung. So bist du in der Lage, auch schnelle Signaländerungen zuverlässig zu detektieren und in deine Automatisierung einzubinden.

Technische Highlights & Montage

Das TM3DI16 Modul arbeitet mit einer Eingangsspannung von 24 VDC und verfügt über 16 digitale Eingänge, die über abnehmbare Schraubklemmleisten mit einem Rasterabstand von 3,81 mm angeschlossen werden. Die Montage erfolgt flexibel auf einer 35 mm DIN-Hutschiene, was eine einfache Integration in bestehende Schaltschränke ermöglicht. Alternativ kannst du das Modul auch direkt auf einer Schalttafel montieren, wobei hierfür ein optionaler Halter zur Verfügung steht.

Die Umgebungstemperatur für den Betrieb liegt zwischen -10 °C und +55 °C, was eine breite Einsatzspanne in verschiedenen industriellen und gewerblichen Umgebungen abdeckt. Das Modul ist nach den Normen CE, cULus/CSA, EAC, RCM sowie cULus Hazardous Location zertifiziert, was dir eine hohe Sicherheit und Zuverlässigkeit im Betrieb garantiert.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz eignet sich das Schneider Electric TM3DI16 Modul vor allem für Heimwerker und Technikbegeisterte, die ihre Automatisierungsanlagen im Haus oder in der Werkstatt erweitern möchten. Typische Einsatzorte sind Steuerungssysteme für Haustechnik, wie etwa die Überwachung von Türen, Fenstern oder Beleuchtungssystemen, sowie die Integration von Sensoren in Smart-Home-Anwendungen.

Auch in Hobbywerkstätten oder kleinen Produktionsumgebungen kannst du das Modul nutzen, um digitale Signale von Maschinen oder Anlagen zu erfassen und in deine Steuerungslogik einzubinden. Die einfache Montage auf DIN-Hutschiene und die flexible Anschlussmöglichkeit machen das Modul zu einer praktischen Erweiterung für vielfältige Anwendungen.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer und zuverlässige Funktion solltest du das TM3DI16 Modul regelmäßig von Staub und Schmutz befreien. Verwende dazu ein trockenes oder leicht feuchtes Tuch und vermeide aggressive Reinigungsmittel, die die Oberfläche oder die elektrischen Kontakte beschädigen könnten. Achte darauf, dass das Modul spannungsfrei ist, bevor du Reinigungsarbeiten durchführst, um die Sicherheit zu gewährleisten.

Die Schraubklemmen sollten gelegentlich auf festen Sitz geprüft werden, um eine sichere elektrische Verbindung zu garantieren. Bei Bedarf kannst du die Klemmen vorsichtig nachziehen, ohne die Anschlussdrähte zu beschädigen. So bleibt dein Eingangsmodul dauerhaft funktionstüchtig und zuverlässig in der Signalverarbeitung.

Häufig gestellte Fragen

Für welche SPS-Steuerungen ist das TM3DI16 Modul geeignet?

Das Modul ist speziell für die Erweiterung der Modicon M221, M241, M251 und M262 SPS-Steuerungen ausgelegt. Zudem ist es kompatibel mit Drittanbieter-Steuerungen, die über den Modicon TM3 Buskoppler angebunden werden können.

Wie erfolgt die Montage des Eingangsmoduls?

Die Montage erfolgt einfach auf einer 35 mm DIN-Hutschiene, die in den meisten Schaltschränken standardmäßig vorhanden ist. Alternativ kannst du das Modul mit einem optionalen Halter direkt auf einer Schalttafel befestigen.

Welche Schutzarten und Zertifizierungen besitzt das Modul?

Das TM3DI16 Modul ist nach CE, cULus/CSA, EAC, RCM sowie cULus Hazardous Location zertifiziert. Diese Zertifizierungen gewährleisten die Einhaltung hoher Sicherheits- und Qualitätsstandards im industriellen Einsatz.

Unser Tipp für dich

Mit dem Schneider Electric TM3DI16 Digitalen Eingangsmodul erhältst du eine flexible und robuste Erweiterung für deine Modicon SPS-Steuerungen. Die einfache Montage, vielseitigen Anschlussmöglichkeiten und die konfigurierbaren Funktionen machen das Modul zu einer praktischen Lösung, um deine Automatisierungsprojekte effizient und zuverlässig zu erweitern. Nutze die Vorteile der modularen Bauweise und integriere das TM3DI16 Modul, um deine Steuerung optimal an deine Anforderungen anzupassen.
