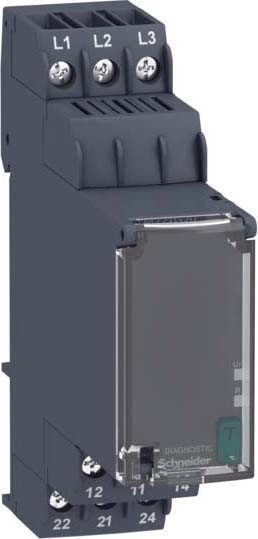

Schneider Electric RM22TG20 - Zuverlässige Netzüberwachung auf Phasenfolge und Phasenausfall für 208-480VAC

In vielen elektrischen Anlagen ist die Überwachung der Phasenfolge und das Erkennen von Phasenausfällen entscheidend, um Schäden an Geräten und Anlagen zu vermeiden. Das Schneider Electric RM22TG20 Netzüberwachungsrelais bietet dir eine präzise und zuverlässige Lösung, um dein Drehstromnetz im Bereich von 208 bis 480 Volt sicher zu überwachen und Störungen frühzeitig zu erkennen.

Warum dieses System/Produkt?

Das RM22TG20 von Schneider Electric ist speziell dafür konzipiert, die Integrität deines Drehstromnetzes zu gewährleisten. Im Alltag schützt es deine elektrischen Geräte vor den Folgen einer falschen Phasenfolge oder einem Phasenausfall, die zu Fehlfunktionen oder sogar zu Schäden führen können. Durch die Überwachung wird sichergestellt, dass deine Anlage stets mit der korrekten Phasenreihenfolge betrieben wird, was besonders bei Motoren und sensiblen Steuerungen von großer Bedeutung ist. Die klare Statusanzeige und die integrierte Testfunktion erleichtern dir die Kontrolle und Wartung der Anlage erheblich.

Technische Highlights & Montage

Technisch überzeugt das RM22TG20 durch zwei integrierte Relaiswechsler, die jeweils mit bis zu 8 Ampere belastbar sind und somit vielseitige Schaltaufgaben übernehmen können. Die Spannungsüberwachung erfolgt im Bereich von 208 bis 480 Volt Wechselspannung, was eine flexible Einsetzbarkeit in verschiedenen Drehstromnetzen ermöglicht. Besonders praktisch ist der frontseitige Diagnoseschalter, mit dem du die Ausgangsrelais zum Testen der Gesamtanwendung ausschalten kannst. Sobald die Klarsichtabdeckung geschlossen wird, setzt sich der Diagnoseschalter automatisch zurück, was eine einfache und sichere Bedienung garantiert. Die Montage erfolgt platzsparend auf einer Hutschiene, wobei der Anschluss über robuste Schraubklemmen erfolgt, die eine sichere und dauerhafte Verbindung gewährleisten.

Ideale Einsatzorte in deinem Zuhause

Das RM22TG20 eignet sich hervorragend für den Einsatz in Hausinstallationen, Werkstätten oder kleinen Gewerbebetrieben, in denen Drehstromnetze verwendet werden. Besonders dort, wo Motoren, Pumpen oder andere dreiphasige Verbraucher betrieben werden, sorgt das Überwachungsrelais für einen zuverlässigen Schutz vor Phasenausfällen und falscher Phasenfolge. Auch in der Haustechnik, etwa bei Heizungsanlagen oder Lüftungssystemen, kann das Gerät eingesetzt werden, um die Betriebssicherheit zu erhöhen. Durch die kompakte Bauform und die einfache Montage passt es problemlos in vorhandene Verteilungen und Steuerungsschaltschränke.

Abmessungen & Technische Daten

Die kompakten Maße des RM22TG20 ermöglichen eine flexible Integration in verschiedene Schaltschränke und Verteiler. Die Baubreite beträgt nur 22,5 mm, was eine platzsparende Installation erlaubt. Die Montage erfolgt auf einer standardisierten Hutschiene, die in den meisten Installationsumgebungen üblich ist. Der Anschluss erfolgt über Schraubklemmen, die eine sichere und langlebige Verbindung garantieren.

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer und zuverlässige Funktion solltest du das RM22TG20 regelmäßig von Staub und Schmutz befreien. Verwende dazu ein trockenes oder leicht feuchtes Tuch und vermeide aggressive Reinigungsmittel, die die Oberfläche oder die Elektronik beschädigen könnten. Achte darauf, dass keine Feuchtigkeit in das Gerät eindringt, insbesondere bei geöffneter Klarsichtabdeckung. Die Schraubklemmen können bei Bedarf vorsichtig mit einem kleinen Pinsel von Staub befreit werden, um eine optimale elektrische Verbindung sicherzustellen. So bleibt dein Netzüberwachungsrelais dauerhaft funktionsfähig und sicher im Betrieb.

Häufig gestellte Fragen

Wie funktioniert die Phasenfolge- und Phasenausfallüberwachung?

Das RM22TG20 überwacht kontinuierlich die Reihenfolge der drei Phasen in deinem Drehstromnetz sowie das Vorhandensein jeder einzelnen Phase. Bei einer falschen Phasenfolge oder wenn eine Phase ausfällt, schalten die integrierten Relais, um die angeschlossene Anlage zu schützen oder eine Störmeldung auszulösen.

Wie wird das Gerät montiert und angeschlossen?

Die Montage erfolgt einfach auf einer standardisierten Hutschiene mit einer Baubreite von 22,5 mm. Der Anschluss der Leitungen erfolgt über Schraubklemmen, die eine sichere und dauerhafte Verbindung gewährleisten. Ein frontseitiger Diagnoseschalter erleichtert die Wartung und Testung der Relaisfunktion.

Welche Vorteile bietet die Testfunktion des Diagnoseschalters?

Mit dem Diagnoseschalter kannst du die Ausgangsrelais gezielt ausschalten, um die Gesamtanwendung zu testen, ohne das Gerät ausbauen zu müssen. Das automatische Zurücksetzen beim Schließen der Klarsichtabdeckung sorgt für eine sichere und einfache Bedienung ohne zusätzlichen Aufwand.

Unser Tipp für dich

Das Schneider Electric RM22TG20 ist die ideale Wahl, wenn du eine kompakte, zuverlässige und einfach zu montierende Lösung für die Überwachung deiner Drehstromnetze suchst. Es bietet dir Sicherheit und Kontrolle in einem Gerät, das sich problemlos in bestehende Installationen integrieren lässt. So schützt du deine Anlagen effektiv vor Phasenausfällen und falscher Phasenfolge - für einen störungsfreien Betrieb in deinem Zuhause oder Betrieb.
