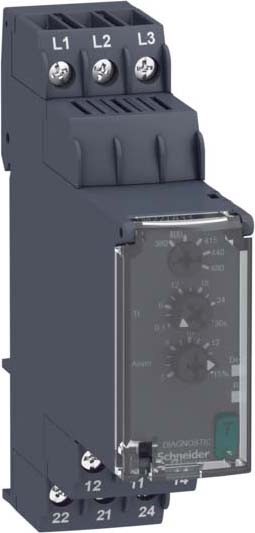

Schneider Electric RM22TA33 - Präzise Netzüberwachung für Phasenfolge, -ausfall und Asymmetrie im Drehstromnetz

In deinem Zuhause oder deiner Werkstatt ist eine zuverlässige Stromversorgung unerlässlich. Gerade bei Drehstromnetzen können Phasenfehler wie falsche Phasenfolge, Phasenausfall oder Asymmetrien zu Schäden an Geräten und Anlagen führen. Das Schneider Electric RM22TA33 Netzüberwachungsrelais bietet dir eine sichere Lösung, um diese Fehler frühzeitig zu erkennen und so Ausfälle oder teure Reparaturen zu vermeiden.

Warum dieses System/Produkt?

Das RM22TA33 von Schneider Electric ist speziell für die Überwachung von Drehstromnetzen mit Spannungen zwischen 380 und 480 VAC konzipiert. Es erkennt zuverlässig Phasenfolgefehler, Phasenausfälle sowie Asymmetrien im Bereich von 5 bis 15 Prozent. Dadurch schützt es deine elektrischen Anlagen vor Fehlfunktionen, die durch falsche oder unvollständige Stromversorgung entstehen können. Die integrierten Relaiswechsler sind bis zu 8 Ampere belastbar und ermöglichen eine flexible Ansteuerung von Alarm- oder Abschaltvorrichtungen. So kannst du im Fehlerfall schnell reagieren und Schäden vermeiden.

Technische Highlights & Montage

Das Netzüberwachungsrelais zeichnet sich durch seine kompakte Bauweise mit einer Breite von nur 22,5 mm aus, wodurch es sich platzsparend auf der Hutschiene montieren lässt. Die Versorgung erfolgt direkt aus dem Messkreis, was eine einfache Integration in bestehende Anlagen ermöglicht. Die Bedienung erfolgt über frontseitige Bedienelemente, die unter einer transparenten Klarsichtabdeckung vor unbeabsichtigten Veränderungen geschützt sind. Ein beleuchteter Skalenpfeil erleichtert die präzise Einstellung der Grenzwerte für die Asymmetrie sowie der Abschaltverzögerung. Zusätzlich verfügt das Gerät über einen Diagnoseschalter, mit dem du die Ausgangsrelais zum Testen der Gesamtfunktion abschalten kannst. Beim Schließen der Klarsichtabdeckung wird dieser Schalter automatisch zurückgesetzt. Drei LEDs informieren dich jederzeit über den aktuellen Status des Relais.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz eignet sich das RM22TA33 besonders für die Überwachung von Drehstromversorgungen in Hausinstallationen, Werkstätten oder kleinen Gewerbebetrieben. Dort, wo Maschinen, Pumpen oder Heizsysteme mit Drehstrom betrieben werden, sorgt das Relais für eine zuverlässige Kontrolle der Stromqualität. Es schützt vor Schäden durch falsche Phasenfolge oder Phasenausfall, die häufig bei unsachgemäßer Verkabelung oder Netzproblemen auftreten können. Auch bei der Integration von Notstromaggregaten oder bei der Überwachung von Solaranlagen mit Drehstromanschluss leistet das Gerät wertvolle Dienste.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer solltest du das RM22TA33 regelmäßig von Staub und Schmutz befreien. Verwende dazu ein trockenes oder leicht feuchtes Tuch und vermeide aggressive Reinigungsmittel, die die Klarsichtabdeckung oder die Bedienelemente beschädigen könnten. Achte darauf, dass keine Feuchtigkeit in die Anschlussbereiche gelangt. Die Klarsichtabdeckung schützt die Einstellungen vor unbeabsichtigtem Verstellen, sodass du nur bei Bedarf die Abdeckung öffnen solltest. So bleibt die Funktionalität des Relais dauerhaft erhalten und du kannst dich auf eine zuverlässige Überwachung verlassen.

Häufig gestellte Fragen

Wie wird das Schneider Electric RM22TA33 montiert?

Das Relais wird einfach auf einer standardisierten Hutschiene montiert. Die Anschlüsse erfolgen über Schraubklemmen, die eine sichere und feste Verbindung gewährleisten. Die kompakte Bauform mit 22,5 mm Breite ermöglicht eine platzsparende Installation in Verteilerschränken.

Welche Fehler erkennt das Netzüberwachungsrelais?

Das RM22TA33 überwacht die Phasenfolge, erkennt Phasenausfälle und misst Asymmetrien im Drehstromnetz. Die Asymmetrie kann im Bereich von 5 bis 15 Prozent eingestellt werden, um individuell auf die Anforderungen deiner Anlage einzugehen.

Wie kann ich die Einstellungen vor unbeabsichtigtem Verstellen schützen?

Die Bedienelemente befinden sich unter einer transparenten Klarsichtabdeckung, die sich abschließen lässt. Dadurch sind die Einstellungen gegen versehentliches Verstellen geschützt. Zudem wird der Diagnoseschalter beim Schließen der Abdeckung automatisch zurückgesetzt, was die Bedienung vereinfacht.

Unser Tipp für dich

Mit dem Schneider Electric RM22TA33 erhältst du ein kompaktes und zuverlässiges Netzüberwachungsrelais, das deine Drehstromanlagen effektiv schützt. Die einfache Montage, übersichtliche Bedienung und präzise Überwachung machen es zu einer wertvollen Ergänzung für deine elektrische Installation. So kannst du Störungen frühzeitig erkennen und teure Ausfälle vermeiden.
