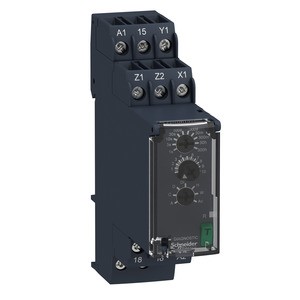

Schneider Electric RE22R1MYMR Multifunktions-Zeitrelais - Präzise Steuerung mit 18 Zeitfunktionen und Weitspannungsnetzteil

Wenn du in deinen Automatisierungsprojekten auf eine vielseitige und zuverlässige Zeitschaltung setzt, bietet dir das Schneider Electric RE22R1MYMR Multifunktions-Zeitrelais eine durchdachte Lösung. Es ermöglicht dir, Zeitabläufe von 0,05 Sekunden bis zu 300 Stunden präzise zu steuern und vereinfacht so die Umsetzung komplexer Steuerungsaufgaben.

Warum dieses System/Produkt?

Im Alltag und bei der Installation zählt vor allem, dass das Zeitrelais flexibel und einfach an unterschiedliche Anforderungen angepasst werden kann. Das RE22R1MYMR von Schneider Electric überzeugt mit 18 verschiedenen Zeitfunktionen, die dir eine breite Palette an Schaltmöglichkeiten bieten. So kannst du beispielsweise ansprechverzögerte, rückfallverzögerte oder blinkende Schaltvorgänge realisieren. Die Bedienung erfolgt komfortabel über ein frontseitiges Bedienelement, das durch eine Klarsichtabdeckung vor unbeabsichtigten Änderungen geschützt ist. Damit hast du die Sicherheit, dass deine Einstellungen auch bei längeren Betriebszeiten stabil bleiben.

Darüber hinaus erleichtert der beleuchtete Skalenpfeil die präzise Einstellung der Zeitwerte, selbst aus größerer Entfernung. Das integrierte Weitspannungsnetzteil mit einem Eingangsspannungsbereich von 24 bis 240 VAC/DC macht das Zeitrelais universell einsetzbar und kompatibel mit vielen Steuerungssystemen. LED-Anzeigen informieren dich jederzeit über den aktuellen Betriebszustand, was die Überwachung und Fehlersuche deutlich vereinfacht.

Technische Highlights & Montage

Technisch überzeugt das Schneider Electric RE22R1MYMR durch einen robusten Relaiswechsler am Ausgang, der bis zu 8 Ampere belastbar ist. Das ermöglicht den direkten Anschluss und die Steuerung von Lasten ohne zusätzliche Schaltgeräte. Die Montage erfolgt platzsparend auf einer Hutschiene mit einer Baubreite von nur 22,5 mm, was dir eine einfache Integration in bestehende Schaltschränke ermöglicht.

Ein besonderes Merkmal ist der frontseitige Diagnoseschalter, der speziell bei langen Zeitfunktionen das Einschalten des Ausgangsrelais zum Test der Gesamtanwendung erlaubt. Sobald du die Klarsichtabdeckung schließt, wird der Diagnoseschalter automatisch zurückgesetzt, was Bedienkomfort und Sicherheit erhöht. Die Anschlussklemmen sind als Schraubklemmen ausgeführt und gewährleisten eine sichere und dauerhafte Verbindung der Leitungen.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz eignet sich das RE22R1MYMR Zeitrelais besonders für Automatisierungsaufgaben in Hausinstallationen, beispielsweise zur Steuerung von Beleuchtungsanlagen, Lüftungssystemen oder Heizungssteuerungen. Auch in der Gebäudeautomation oder bei der Steuerung von Rollläden und Markisen kannst du von der präzisen Zeitsteuerung profitieren.

Je nach Anwendung kannst du mit dem Multifunktions-Zeitrelais verschiedene Schaltfunktionen realisieren, die deinen Komfort erhöhen und Energie sparen helfen. Die kompakte Bauweise und die universelle Spannungsversorgung machen das Gerät zudem für den Einsatz in gewerblichen oder industriellen Umgebungen interessant, wo flexible Zeitsteuerungen gefragt sind.

Abmessungen & Technische Daten

Für die Auswahl und Planung sind die wichtigsten Maße und technischen Eckdaten entscheidend. Das Zeitrelais hat eine Baubreite von 22,5 mm, eine Höhe von 90 mm und eine Tiefe von 73 mm, was eine platzsparende Montage ermöglicht. Die Versorgungsspannung liegt im Bereich von 24 bis 240 VAC/DC, was den universellen Einsatz unterstützt.

Tipps zur Reinigung & Pflege

Für die laufende Nutzung empfiehlt es sich, das Zeitrelais regelmäßig von Staub und Schmutz zu befreien, um eine einwandfreie Funktion zu gewährleisten. Verwende dazu ein trockenes oder leicht feuchtes Tuch und vermeide aggressive Reinigungsmittel, die die Kunststoffoberflächen oder die Klarsichtabdeckung beschädigen könnten. Die Klarsichtabdeckung schützt nicht nur vor Verstelllungen, sondern erleichtert auch die Reinigung, da sie einfach abgewischt werden kann.

Ebenso relevant ist, die Schraubklemmen bei Wartungsarbeiten auf festen Sitz zu prüfen, um eine sichere elektrische Verbindung zu garantieren. So bleibt dein Multifunktions-Zeitrelais dauerhaft zuverlässig und einsatzbereit.

Häufig gestellte Fragen

Welche Zeitfunktionen sind mit dem RE22R1MYMR möglich?

Das Multifunktions-Zeitrelais bietet 18 verschiedene Zeitfunktionen, darunter ansprechverzögert, rückfallverzögert, Blinkfunktionen und Taktgeber. Diese Vielfalt ermöglicht dir eine flexible Anpassung an unterschiedliche Steuerungsaufgaben.

Wie erfolgt die Montage des Zeitrelais?

Das Gerät ist für die Montage auf einer Hutschiene ausgelegt und benötigt eine Baubreite von 22,5 mm. Die Installation ist einfach und platzsparend, was die Integration in bestehende Schaltschränke erleichtert.

Welche Spannungen unterstützt das Zeitrelais?

Das RE22R1MYMR arbeitet mit einem Weitspannungsnetzteil und unterstützt Versorgungsspannungen von 24 bis 240 Volt AC oder DC. Dadurch ist es universell einsetzbar und kompatibel mit vielen Steuerungssystemen.

Unser Tipp für dich

Wenn du ein vielseitiges und präzises Multifunktions-Zeitrelais suchst, das sich flexibel in verschiedene Automatisierungsanwendungen integrieren lässt, ist das Schneider Electric RE22R1MYMR eine ausgezeichnete Wahl. Es verbindet eine breite Funktionsvielfalt mit einfacher Bedienung und robuster Bauweise. Damit eignet sich der Artikel für anspruchsvolle Steuerungsaufgaben im privaten und gewerblichen Bereich.
