Schneider Electric RE22R1AMR - Präzise Ansprechverzögerung für vielseitige Automatisierungsanwendungen

In vielen Automatisierungsprojekten ist es entscheidend, dass Schaltvorgänge zeitlich exakt gesteuert werden. Das Schneider Electric RE22R1AMR Zeitrelais mit Ansprechverzögerung bietet dir eine zuverlässige Lösung, um Schaltprozesse präzise zu verzögern und so Abläufe sicher und effizient zu gestalten.

Warum dieses System/Produkt?

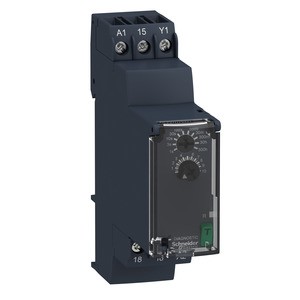

Das Schneider Electric RE22R1AMR ist ein elektronisches Zeitrelais, das speziell für die Steuerung von Automatisierungsanwendungen entwickelt wurde. Seine Kernfunktion besteht in der Ansprechverzögerung, die es ermöglicht, den Schaltbeginn eines angeschlossenen Verbrauchers oder Systems gezielt zu verzögern. Dies ist besonders nützlich, wenn Abläufe synchronisiert oder Schutzfunktionen realisiert werden sollen. Die Möglichkeit zur Fernsteuerung des Starts erweitert die Flexibilität im Einsatz erheblich. Durch die kompakte Baubreite von 22,5 mm passt das Gerät problemlos in standardisierte Hutschienenmontagen und fügt sich nahtlos in bestehende Schaltschränke ein.

Technische Highlights & Montage

Das Zeitrelais zeichnet sich durch einen äußerst breiten Zeitbereich von 0,05 Sekunden bis zu 300 Stunden aus, was eine sehr feine und zugleich langzeitige Steuerung ermöglicht. Am Ausgang befindet sich ein Relaiswechsler, der mit bis zu 8 Ampere belastbar ist und somit auch für leistungsstärkere Verbraucher geeignet ist. Die Bedienung erfolgt über ein frontseitiges Bedienelement, das unter einer Klarsichtabdeckung vor unbeabsichtigten Änderungen geschützt ist. Ein beleuchteter Skalenpfeil erleichtert die Einstellung der Zeitparameter und ist auch aus der Entfernung gut sichtbar. Für die Inbetriebnahme und Wartung steht ein Diagnoseschalter zur Verfügung, der insbesondere bei langen Zeitfunktionen das Testen des Ausgangsrelais ermöglicht. Die Klarsichtabdeckung setzt den Diagnoseschalter beim Schließen automatisch zurück, was Bedienfehler minimiert. LED-Anzeigen informieren jederzeit über den Betriebszustand. Das integrierte Weitspannungsnetzteil erlaubt den Betrieb mit 24 bis 240 Volt AC oder DC, was den universellen Einsatz in verschiedensten Anlagen unterstützt. Die Montage erfolgt einfach und sicher auf der Hutschiene, der Anschluss über Schraubklemmen gewährleistet eine stabile und wartungsfreundliche Verbindung.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz eignet sich das Schneider Electric RE22R1AMR Zeitrelais besonders für die Steuerung von Hausautomatisierungen, wie etwa zeitgesteuerte Beleuchtungen, Heizungsanlagen oder Lüftungssysteme. Auch in Werkstätten oder Hobbyräumen kann es zur zeitlich verzögerten Steuerung von Maschinen oder Geräten eingesetzt werden, um einen sicheren und effizienten Betrieb zu gewährleisten. Die flexible Spannungsversorgung und das kompakte Design machen es zudem ideal für Nachrüstungen in bestehenden Schaltschränken, ohne dass umfangreiche Umbauten notwendig sind.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Für die Reinigung des Zeitrelais empfiehlt sich ein trockenes oder leicht feuchtes Tuch, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Lösungsmitteln, da diese die Kunststoffabdeckung und die Bedienelemente beschädigen können. Die Klarsichtabdeckung sollte stets geschlossen bleiben, um die Einstellungen vor unbeabsichtigten Änderungen zu schützen und das Gerät vor Staub und Feuchtigkeit zu bewahren. Regelmäßige Sichtkontrollen der Anschlussklemmen sorgen für eine sichere elektrische Verbindung und verhindern Kontaktprobleme.

Häufig gestellte Fragen

Wie stelle ich die gewünschte Ansprechverzögerung ein?

Die Zeitverzögerung wird über das frontseitige Potentiometer eingestellt, das durch eine Klarsichtabdeckung geschützt ist. Ein beleuchteter Skalenpfeil erleichtert die präzise Einstellung auch aus der Entfernung. Nach dem Einstellen sollte die Abdeckung geschlossen werden, um die Einstellung zu sichern.

Kann das Zeitrelais mit Gleich- und Wechselspannung betrieben werden?

Ja, das Schneider Electric RE22R1AMR unterstützt eine Weitspannungsversorgung von 24 bis 240 Volt sowohl im Wechsel- als auch im Gleichspannungsbereich, was einen flexiblen Einsatz in verschiedenen Anlagen ermöglicht.

Wie funktioniert die Testfunktion des Zeitrelais?

Der frontseitige Diagnoseschalter ermöglicht das manuelle Einschalten des Ausgangsrelais, um die Gesamtanwendung zu testen, insbesondere bei langen Zeitfunktionen. Beim Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt, was eine einfache und sichere Bedienung gewährleistet.

Unser Tipp für dich

Mit dem Schneider Electric RE22R1AMR erhältst du ein vielseitiges und präzises Zeitrelais, das sich durch seine flexible Spannungsversorgung, einfache Bedienung und kompakte Bauform ideal für zahlreiche Automatisierungsaufgaben eignet. Nutze die umfangreichen Einstellmöglichkeiten und die praktische Testfunktion, um deine Steuerungsprojekte sicher und effizient umzusetzen.
