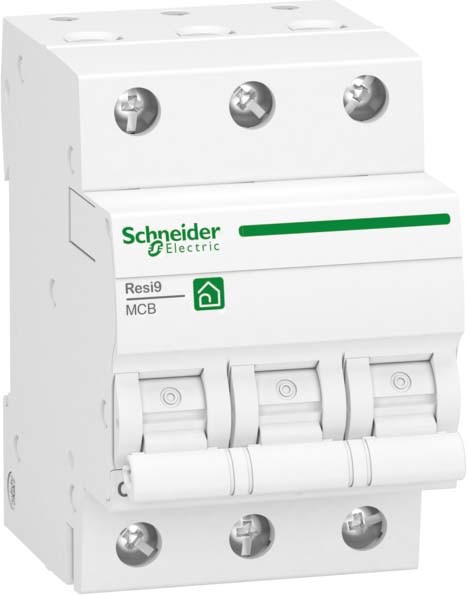

Schneider Electric R9F24320 Leitungsschutzschalter Resi9 3P - Zuverlässiger Überstromschutz mit 20A und Charakteristik C

Im Alltag der Elektroinstallation ist ein sicherer und zuverlässiger Schutz vor Überlast und Kurzschluss unverzichtbar. Der Schneider Electric R9F24320 Leitungsschutzschalter Resi9 3P mit 20 Ampere und C-Charakteristik bietet dir genau diese Sicherheit. Er schützt deine elektrischen Anlagen effektiv und sorgt für einen störungsfreien Betrieb deiner Hausinstallation.

Warum dieses System/Produkt?

Der Leitungsschutzschalter Resi9 von Schneider Electric ist ein unverzichtbares Element für den Schutz elektrischer Stromkreise. Er unterbricht den Stromfluss bei Überlast oder Kurzschluss schnell und zuverlässig, um Schäden an Leitungen und angeschlossenen Geräten zu verhindern. Die Charakteristik C sorgt dabei für eine ausgewogene Auslösung bei mittleren Einschaltströmen, was ihn besonders geeignet macht für allgemeine Anwendungen in Wohn- und Gewerbegebäuden. Die dreipolige Ausführung ermöglicht den Schutz von dreiphasigen Stromkreisen, was ihn vielseitig einsetzbar macht.

Darüber hinaus überzeugt das Gerät durch seine robuste Bauweise und die Einhaltung der Norm IEC/EN 60898-1, die höchste Sicherheitsstandards garantiert. Die Sprungschaltung sorgt für ein verschleißarmes Schalten der Kontakte, was die Lebensdauer des Schalters erhöht und die Wartung minimiert. So kannst du dich auf eine langlebige und zuverlässige Schutzlösung verlassen.

Technische Highlights & Montage

Technisch zeichnet sich der Schneider Electric R9F24320 durch ein Ausschaltvermögen von 6 kA aus, das einen sicheren Schutz bei Kurzschlussströmen bis zu 6000 Ampere gewährleistet. Die Betriebsspannung liegt bei 400 Volt Wechselstrom, passend für die meisten Hausinstallationen. Die Frequenz von 50/60 Hz macht den Leitungsschutzschalter universell einsetzbar.

Die Montage erfolgt unkompliziert über ein hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite, das eine schnelle und sichere Installation auf der Norm-Hutschiene ermöglicht. Die Doppelfunktionsklemme an der Unterseite erlaubt sowohl den Anschluss von Kabeln als auch von Gabelkammschienen, was die Flexibilität bei der Verdrahtung erhöht. So ist der Leitungsschutzschalter auch für Nachrüstungen und Erweiterungen bestens geeignet.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz schützt der Schneider Electric R9F24320 vor allem Stromkreise in Wohngebäuden, kleinen Gewerbeeinheiten oder Werkstätten. Er ist ideal für den Einsatz in Verteilungen, wo eine zuverlässige Absicherung von dreiphasigen Leitungen mit 20 Ampere erforderlich ist. Typische Einsatzorte sind beispielsweise die Absicherung von Beleuchtungs- und Steckdosenstromkreisen, aber auch von kleinen Motoren oder Heizgeräten, die eine Charakteristik C benötigen.

Wichtig ist dabei, dass der Leitungsschutzschalter genau auf die Anforderungen der elektrischen Anlage abgestimmt ist. Seine robuste Ausführung und die einfache Montage machen ihn zu einer praktischen Lösung für Heimwerker und Elektroinstallateure, die Wert auf Sicherheit und Qualität legen.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer und zuverlässige Funktion solltest du den Leitungsschutzschalter regelmäßig auf sichtbare Verschmutzungen und mechanische Beschädigungen prüfen. Die Reinigung erfolgt am besten mit einem trockenen oder leicht feuchten Tuch, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Wasser, da diese die elektrischen Bauteile beschädigen können.

Ebenso wichtig ist es, die Anschlussklemmen bei der Installation und Wartung auf festen Sitz zu überprüfen, um Kontaktprobleme zu vermeiden. Durch die robuste Bauweise und die verschleißarme Sprungschaltung ist der Leitungsschutzschalter wartungsarm, was dir im Alltag Zeit und Aufwand spart.

Häufig gestellte Fragen

Für welche Anwendungen ist die Charakteristik C besonders geeignet?

Die Charakteristik C ist ideal für Stromkreise mit moderaten Einschaltströmen, wie Beleuchtung, Steckdosen und kleine Motoren. Sie löst bei Überlast und Kurzschluss schnell aus, ohne bei normalen Einschaltvorgängen unnötig zu reagieren.

Wie erfolgt die Montage des Leitungsschutzschalters?

Der Leitungsschutzschalter wird einfach auf einer Norm-Hutschiene montiert. Das hintenliegende Hutschienen-Befestigungselement sorgt für eine sichere und schnelle Befestigung. Die Anschlüsse erfolgen über die Doppelfunktionsklemme, die Kabel und Gabelkammschienen aufnimmt.

Kann ich den Leitungsschutzschalter in bestehenden Verteilungen nachrüsten?

Ja, dank der standardisierten Bauform und der flexiblen Anschlussmöglichkeiten ist der Schneider Electric R9F24320 gut für Nachrüstungen geeignet. Achte dabei auf die Kompatibilität mit der vorhandenen Hutschiene und die passende Absicherung der Stromkreise.

Unser Tipp für dich

Mit dem Schneider Electric R9F24320 Leitungsschutzschalter erhältst du eine bewährte und sichere Lösung für den Schutz deiner elektrischen Anlagen. Die Kombination aus zuverlässiger Technik, einfacher Montage und vielseitiger Einsetzbarkeit macht ihn zu einer sinnvollen Investition für dein Zuhause oder deine Werkstatt. Setze auf Qualität von Schneider Electric und schütze deine Stromkreise effektiv vor Überlast und Kurzschluss.
