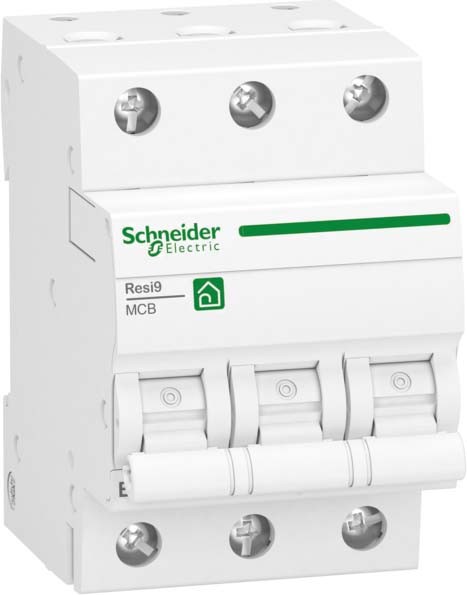

Schneider Electric R9F23325 Leitungsschutzschalter Resi9 3P - Zuverlässiger Überstromschutz mit 25A und B-Charakteristik

In deinem Zuhause oder deiner Werkstatt ist ein sicherer und zuverlässiger Schutz vor Überlast und Kurzschluss unverzichtbar. Der Schneider Electric R9F23325 Leitungsschutzschalter Resi9 3P bietet dir genau diese Sicherheit: Mit seiner 3-poligen Ausführung und einer Nennstromstärke von 25 Ampere schützt er deine elektrischen Anlagen effektiv vor Schäden durch Überstrom.

Warum dieses System/Produkt?

Der Leitungsschutzschalter Resi9 von Schneider Electric ist ein präzises Schutzgerät, das Überstromsituationen erkennt und den Stromkreis bei Bedarf schnell unterbricht. Die B-Charakteristik sorgt dafür, dass der Schalter bei moderaten Überlastungen und Kurzschlüssen zuverlässig auslöst, ohne bei kurzzeitigen Stromspitzen unnötig zu reagieren. Damit schützt er sowohl deine Elektroinstallation als auch angeschlossene Geräte vor Schäden. Die dreipolige Ausführung ermöglicht den Schutz von dreiphasigen Stromkreisen, was besonders in Haushalten mit leistungsstarken Geräten oder in kleinen Werkstätten von Vorteil ist.

Technische Highlights & Montage

Der Schneider Electric R9F23325 Leitungsschutzschalter verfügt über ein Ausschaltvermögen von 6 kA gemäß IEC/EN 60898-1, was bedeutet, dass er Kurzschlussströme bis zu 6000 Ampere sicher unterbrechen kann. Die Doppelfunktionsklemme an der Geräteunterseite erlaubt sowohl die Verbindung von Kabeln als auch von Gabelkämmen, was die Installation flexibel und zeitsparend gestaltet. Das hintenliegende Hutschienen-Befestigungselement sorgt für eine einfache und sichere Montage auf der Standard-DIN-Hutschiene, die in den meisten Verteilungen verwendet wird. Die Sprungschaltung garantiert ein verschleißarmes Schalten der Kontakte, was die Lebensdauer des Schalters erhöht und für eine zuverlässige Funktion sorgt.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz eignet sich der Resi9 Leitungsschutzschalter besonders für die Absicherung von Stromkreisen in Wohngebäuden, etwa für Steckdosen, Beleuchtung oder Haushaltsgeräte. Auch in kleinen Werkstätten oder Hobbyräumen, in denen dreiphasige Stromversorgung benötigt wird, bietet er optimalen Schutz. Durch seine kompakte Bauweise und die einfache Montage auf der Hutschiene lässt sich der Schalter problemlos in bestehende Verteilungen integrieren. So kannst du sicherstellen, dass deine Elektroinstallation den aktuellen Sicherheitsanforderungen entspricht und deine Geräte vor Überlast geschützt sind.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer deines Leitungsschutzschalters empfiehlt es sich, die Verteilung regelmäßig auf Staub und Verschmutzungen zu überprüfen. Verwende dazu ein trockenes oder leicht feuchtes Tuch, um die Oberfläche des Schalters zu reinigen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Wasser, um die elektrischen Bauteile nicht zu beschädigen. Achte zudem darauf, dass der Schalter nicht übermäßig mechanisch belastet wird und die Anschlussklemmen fest sitzen, um eine sichere Funktion zu gewährleisten.

Häufig gestellte Fragen

Für welche Anwendungen ist der Schneider Electric R9F23325 Leitungsschutzschalter geeignet?

Der Leitungsschutzschalter ist ideal für den Schutz von dreiphasigen Stromkreisen mit einem Nennstrom von 25 Ampere. Er eignet sich besonders für Wohngebäude, kleine Werkstätten und ähnliche Anwendungen, bei denen ein zuverlässiger Überstromschutz erforderlich ist.

Wie erfolgt die Montage des Leitungsschutzschalters?

Die Montage erfolgt einfach und sicher auf einer Standard-DIN-Hutschiene mittels des hintenliegenden Hutschienen-Befestigungselement. Die Anschlussklemmen sind als Doppelfunktionsklemmen ausgeführt, sodass sowohl Kabel als auch Gabelkammverbindungen möglich sind.

Was bedeutet die B-Charakteristik des Schalters?

Die B-Charakteristik beschreibt das Auslöseverhalten des Leitungsschutzschalters. Sie sorgt dafür, dass der Schalter bei Überströmen zwischen 3- bis 5-fachem Nennstrom schnell auslöst, was ihn besonders für den Schutz von Leitungen und Geräten mit geringem Einschaltstrom geeignet macht.

Unser Tipp für dich

Mit dem Schneider Electric R9F23325 Leitungsschutzschalter erhältst du ein robustes und zuverlässiges Schutzgerät, das sich durch einfache Montage und bewährte Technik auszeichnet. Er sorgt für Sicherheit in deiner Elektroinstallation und schützt deine Geräte effektiv vor Überlast und Kurzschluss. So kannst du deine elektrische Anlage sorgenfrei nutzen und langfristig schützen.
