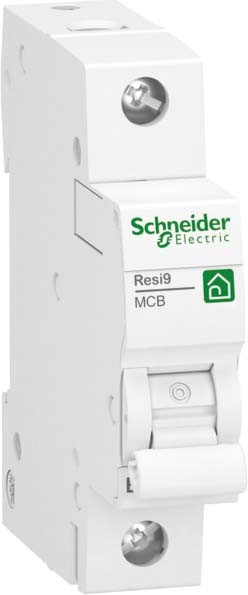

Schneider Electric R9F23140 Leitungsschutzschalter Resi9 1P - Zuverlässiger Überstromschutz mit 40A und B-Charakteristik

Im Alltag und bei der Elektroinstallation ist ein sicherer und zuverlässiger Schutz vor Überlastungen und Kurzschlüssen unverzichtbar. Der Schneider Electric R9F23140 Leitungsschutzschalter Resi9 1P mit 40 Ampere Nennstrom und B-Charakteristik bietet dir genau diese Sicherheit. Er schützt deine elektrischen Leitungen effektiv vor Schäden und sorgt für einen störungsfreien Betrieb deiner Anlagen.

Warum dieses System/Produkt?

Der Leitungsschutzschalter von Schneider Electric ist speziell für den Schutz von elektrischen Stromkreisen im Wohn- und Gewerbebereich konzipiert. Mit seiner B-Charakteristik spricht er besonders empfindliche Verbraucher an, die bei moderaten Überströmen zuverlässig abgeschaltet werden müssen. Im Alltag profitierst du von einem robusten Schutz, der deine Elektroinstallation vor Überlast und Kurzschluss bewahrt und so die Sicherheit in deinem Zuhause erhöht. Die bewährte Resi9 Baureihe steht für Qualität und Langlebigkeit, was dir eine langfristige Investition in deine Elektroanlage garantiert.

Technische Highlights & Montage

Technisch überzeugt der Schneider Electric R9F23140 durch ein Ausschaltvermögen von 6 kA gemäß IEC/EN 60898-1, was ihn für den Einsatz in typischen Hausinstallationen prädestiniert. Die Betriebsspannung liegt bei 230 Volt Wechselstrom mit einer Frequenz von 50/60 Hz, passend für die meisten europäischen Haushalte. Die Doppelfunktionsklemme an der Geräteunterseite ermöglicht eine flexible Anschlussmöglichkeit für Kabel und Gabelkammschienen, was die Montage erheblich erleichtert. Das hintenliegende Hutschienen-Befestigungselement sorgt für eine sichere und platzsparende Installation auf der Norm-Hutschiene. Die Sprungschaltung garantiert ein verschleißarmes und zuverlässiges Schalten der Kontakte, wodurch die Lebensdauer des Schalters erhöht wird.

Ideale Einsatzorte in deinem Zuhause

Der Leitungsschutzschalter Resi9 1P ist ideal für den Einsatz in deinem Sicherungskasten oder Verteilerschrank geeignet. Er schützt einzelne Stromkreise wie Beleuchtung, Steckdosen oder Haushaltsgeräte vor Überstrom. Besonders in Wohngebäuden, kleinen Gewerbebetrieben oder Werkstätten sorgt er für einen sicheren Betrieb der elektrischen Anlagen. Dank seiner kompakten Bauweise passt er problemlos in Standard-Hutschienen und lässt sich auch bei beengten Platzverhältnissen einfach integrieren. So kannst du deine Elektroinstallation gezielt absichern und das Risiko von elektrischen Schäden minimieren.

Abmessungen & Technische Daten

Für die Planung und Installation sind die genauen Maße und technischen Daten entscheidend. Der Schneider Electric R9F23140 Leitungsschutzschalter ist ein einpoliges Gerät mit folgenden Eckdaten:

Tipps zur Reinigung & Pflege

Um die Funktionsfähigkeit und das Erscheinungsbild deines Leitungsschutzschalters langfristig zu erhalten, empfiehlt sich eine regelmäßige, schonende Reinigung. Verwende dazu ein trockenes oder leicht feuchtes Tuch, um Staub und Schmutz von der Oberfläche zu entfernen. Vermeide aggressive Reinigungsmittel oder Lösungsmittel, da diese die Kunststoffgehäuse beschädigen können. Achte bei der Pflege darauf, dass der Schalter spannungsfrei ist und keine Feuchtigkeit in die Anschlussbereiche gelangt. So bleibt dein Schneider Electric Leitungsschutzschalter zuverlässig und sicher im Einsatz.

Häufig gestellte Fragen

Für welche Anwendungen eignet sich die B-Charakteristik?

Die B-Charakteristik ist besonders geeignet für Stromkreise mit überwiegend ohmschen Lasten wie Beleuchtung und Steckdosen. Sie löst bei moderaten Überströmen schnell aus, um empfindliche Geräte zu schützen.

Wie erfolgt die Montage des Leitungsschutzschalters?

Der Leitungsschutzschalter wird einfach auf eine Norm-Hutschiene montiert, wobei das hintenliegende Hutschienen-Befestigungselement für sicheren Halt sorgt. Die Anschlüsse erfolgen über die Doppelfunktionsklemme an der Geräteunterseite, die sowohl Kabel als auch Gabelkammschienen aufnimmt.

Welches Ausschaltvermögen hat der Schalter und warum ist das wichtig?

Der Schalter verfügt über ein Ausschaltvermögen von 6 kA gemäß IEC/EN 60898-1. Dieses Maß gibt an, wie hohe Kurzschlussströme der Schalter sicher unterbrechen kann, was für den Schutz der Elektroinstallation entscheidend ist.

Unser Tipp für dich

Der Schneider Electric R9F23140 Leitungsschutzschalter Resi9 1P mit 40A und B-Charakteristik ist eine solide Wahl für alle, die ihre Elektroinstallation zuverlässig absichern möchten. Er eignet sich besonders für Wohn- und kleine Gewerbeanlagen, bei denen ein sicherer Schutz vor Überlast und Kurzschluss erforderlich ist. Die einfache Montage auf Hutschiene und die flexible Anschlussmöglichkeit machen ihn zu einem praktischen und langlebigen Bauteil in deinem Sicherungskasten. So kannst du deine Elektroanlage mit einem bewährten Produkt von Schneider Electric sicher und effizient schützen.
