Schneider Electric LRD07 Motorschutzrelais - Zuverlässiger Schutz für deinen Motor mit einstellbarem Strombereich 1,6-2,5 A

Wenn du einen Elektromotor sicher vor Überlast schützen möchtest, ist das Schneider Electric LRD07 Motorschutzrelais die passende Lösung. Es bietet dir eine präzise Überwachung des Motorstroms und sorgt dafür, dass dein Motor zuverlässig vor Schäden durch Überhitzung oder Überlastung bewahrt wird. So kannst du Ausfallzeiten reduzieren und die Lebensdauer deiner Anlagen verlängern.

Warum dieses System/Produkt?

Das Schneider Electric LRD07 Motorschutzrelais ist speziell für den Schutz von Elektromotoren mit einem einstellbaren Strombereich von 1,6 bis 2,5 Ampere konzipiert. Es arbeitet mit einer Auslöseklasse 10 A, die eine schnelle und zuverlässige Abschaltung bei Überlast gewährleistet. Die temperaturkompensierte Auslösung mit Differentialschutz sorgt dafür, dass das Relais auch bei wechselnden Umgebungstemperaturen präzise reagiert. Damit schützt du deinen Motor effektiv vor thermischen Schäden und kannst gleichzeitig die Betriebssicherheit erhöhen.

Ein weiterer Vorteil ist die flexible Rückstellung: Du kannst zwischen manueller und automatischer Rückstellung wählen, je nachdem, wie du den Betrieb deiner Anlage gestalten möchtest. Die integrierten Schraubklemmen ermöglichen eine sichere und dauerhafte Verbindung, während die Montage direkt unter dem Schütz eine platzsparende und übersichtliche Installation erlaubt.

Technische Highlights & Montage

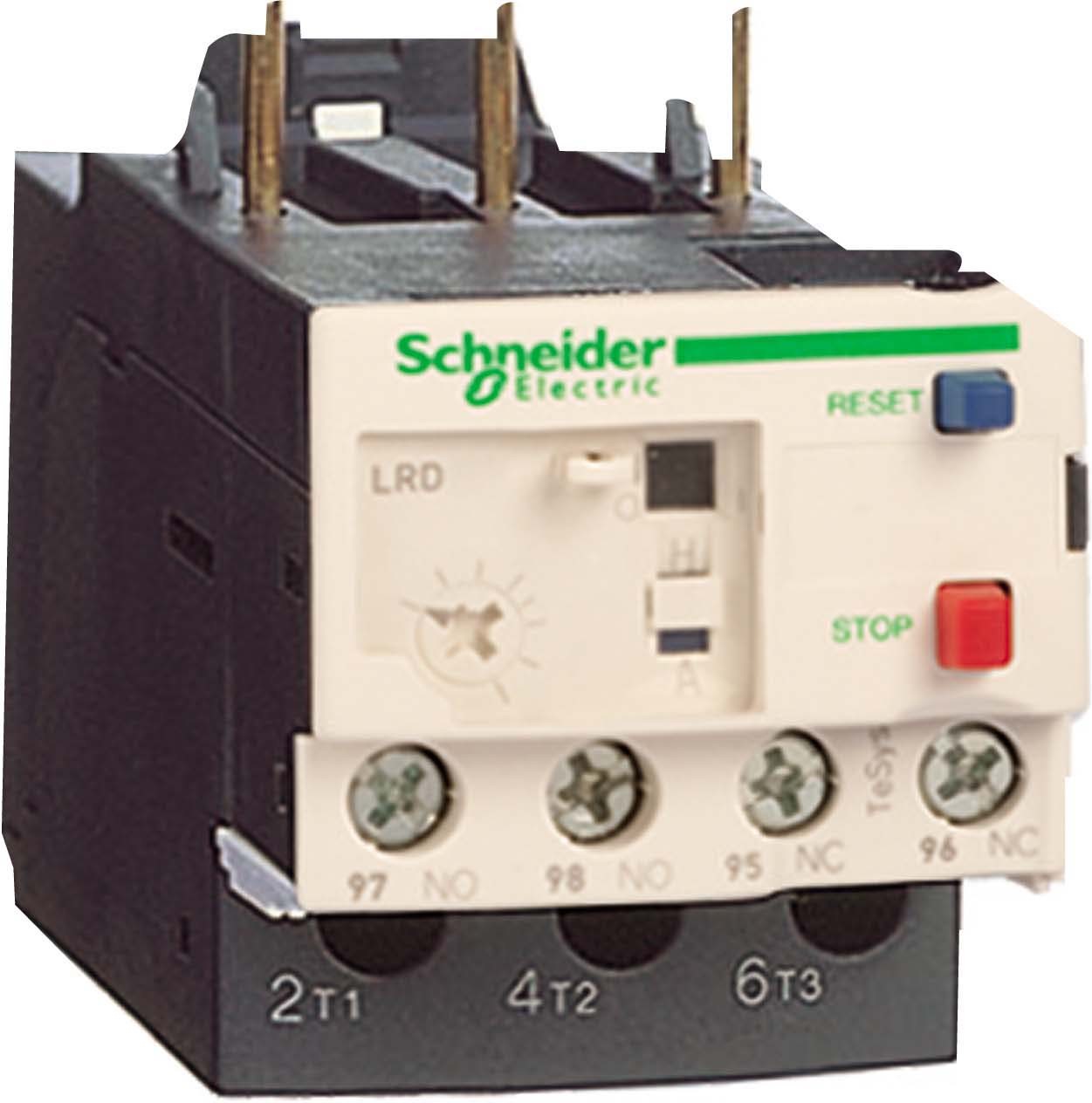

Das Motorschutzrelais ist als 3-polige Gerät ausgeführt und verfügt über einen Hilfsschalter mit einem Schließer (1S) und einem Öffner (1Ö), der vielseitige Steuerungs- und Signaloptionen bietet. Auf der Gerätefrontseite findest du praktische Bedienelemente: Ein roter Taster dient zum Testen der Auslösefunktion, während ein blauer Taster die Funktionen „Aus“ und „Manuelle Rückstellung“ steuert. Bei Auslösung zeigt eine gelbe mechanische Anzeige den Zustand deutlich an, sodass du schnell reagieren kannst.

Die Montage erfolgt direkt unter das Schütz, was eine kompakte und übersichtliche Installation ermöglicht. Die Schraubklemmen erleichtern den Anschluss und sorgen für eine sichere Verbindung der Leitungen. Das robuste Gehäuse ist für den industriellen Einsatz ausgelegt und gewährleistet eine lange Lebensdauer auch unter anspruchsvollen Bedingungen.

Ideale Einsatzorte in deinem Zuhause

Das Schneider Electric LRD07 Motorschutzrelais eignet sich hervorragend für den Einsatz in Heimwerker- und Hobbywerkstätten, in denen Elektromotoren betrieben werden, beispielsweise bei Werkstattkompressoren, Pumpen oder kleinen Förderanlagen. Auch in der Hausautomation oder bei selbstgebauten Maschinen bietet es zuverlässigen Schutz vor Überlast.

Darüber hinaus ist es ideal für den Einsatz in kleinen Gewerbebetrieben oder landwirtschaftlichen Betrieben, wo Elektromotoren häufig im Einsatz sind und ein zuverlässiger Schutz unabdingbar ist. Die einfache Montage und Bedienung machen es auch für Anwender ohne umfangreiche elektrotechnische Vorkenntnisse gut handhabbar.

Abmessungen & Technische Daten

Die technischen Daten des Schneider Electric LRD07 Motorschutzrelais geben dir einen klaren Überblick über die Leistungsfähigkeit und Kompatibilität des Geräts:

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer deines Motorschutzrelais ist eine regelmäßige, schonende Reinigung empfehlenswert. Verwende ein trockenes oder leicht feuchtes Tuch, um Staub und Schmutz von der Oberfläche zu entfernen. Achte darauf, dass keine Feuchtigkeit in die Anschlussbereiche gelangt, um Korrosion oder Kurzschlüsse zu vermeiden.

Vermeide aggressive Reinigungsmittel oder Lösungsmittel, da diese die Gehäuseoberfläche und die Bedienelemente beschädigen können. Kontrolliere regelmäßig die Schraubverbindungen, um eine sichere elektrische Verbindung zu gewährleisten. So bleibt dein Motorschutzrelais zuverlässig funktionstüchtig und schützt deinen Motor dauerhaft.

Häufig gestellte Fragen

Wie stelle ich den Strombereich am Motorschutzrelais ein?

Das Schneider Electric LRD07 bietet einen einstellbaren Strombereich von 1,6 bis 2,5 Ampere. Die Einstellung erfolgt über einen Drehregler am Gerät, mit dem du den gewünschten Auslösestrom präzise anpassen kannst. So passt du den Schutz optimal an den Motorstrom an.

Welche Vorteile bietet die Auslöseklasse 10 A?

Die Auslöseklasse 10 A bedeutet, dass das Relais bei Überlast innerhalb von 10 Sekunden auslöst. Dies schützt den Motor schnell vor thermischer Überlast, ohne bei kurzzeitigen Stromspitzen unnötig abzuschalten. So wird ein ausgewogenes Verhältnis zwischen Schutz und Betriebssicherheit gewährleistet.

Kann ich das Relais manuell zurückstellen?

Ja, das Motorschutzrelais verfügt über eine manuelle und eine automatische Rückstellfunktion. Über den blauen Taster an der Gerätefront kannst du die manuelle Rückstellung aktivieren, was dir volle Kontrolle über den Betrieb und die Wiederinbetriebnahme nach einer Auslösung gibt.

Unser Tipp für dich

Wenn du einen zuverlässigen und einfach zu bedienenden Schutz für deine Elektromotoren suchst, ist das Schneider Electric LRD07 Motorschutzrelais eine solide Wahl. Achte bei der Installation darauf, das Relais direkt unter das passende Schütz zu montieren und den Strombereich sorgfältig einzustellen. So kannst du die Lebensdauer deiner Motoren verlängern und Ausfallzeiten effektiv vermeiden.
