Schneider Electric LRD05 Motorschutzrelais 0,63-1A - Zuverlässiger Schutz für deine Motoren mit Klasse 10A

Wenn du deine Elektromotoren zuverlässig vor Überlast schützen möchtest, ist das Schneider Electric LRD05 Motorschutzrelais die passende Lösung. Es sorgt dafür, dass deine Motoren sicher und effizient arbeiten, indem es Überstrom erkennt und rechtzeitig abschaltet. So vermeidest du teure Schäden und verlängerst die Lebensdauer deiner Anlagen.

Warum dieses System/Produkt?

Das Schneider Electric LRD05 Motorschutzrelais bietet dir einen präzisen Schutz für Motoren im Einstellbereich von 0,63 bis 1 Ampere. Es ist temperaturkompensiert und verfügt über einen Differentialschutz, der Überlastsituationen schnell und zuverlässig erkennt. Dank der Auslöseklasse 10A reagiert das Relais in einem optimalen Zeitfenster, um sowohl Motor als auch angeschlossene Geräte zu schützen. Die manuelle oder automatische Rückstellung ermöglicht dir eine flexible Handhabung, die sich an deine individuellen Anforderungen anpasst. Mit dem integrierten Hilfsschalter 1S+1Ö kannst du zudem weitere Steuerfunktionen realisieren, was die Vielseitigkeit des Produkts unterstreicht.

Technische Highlights & Montage

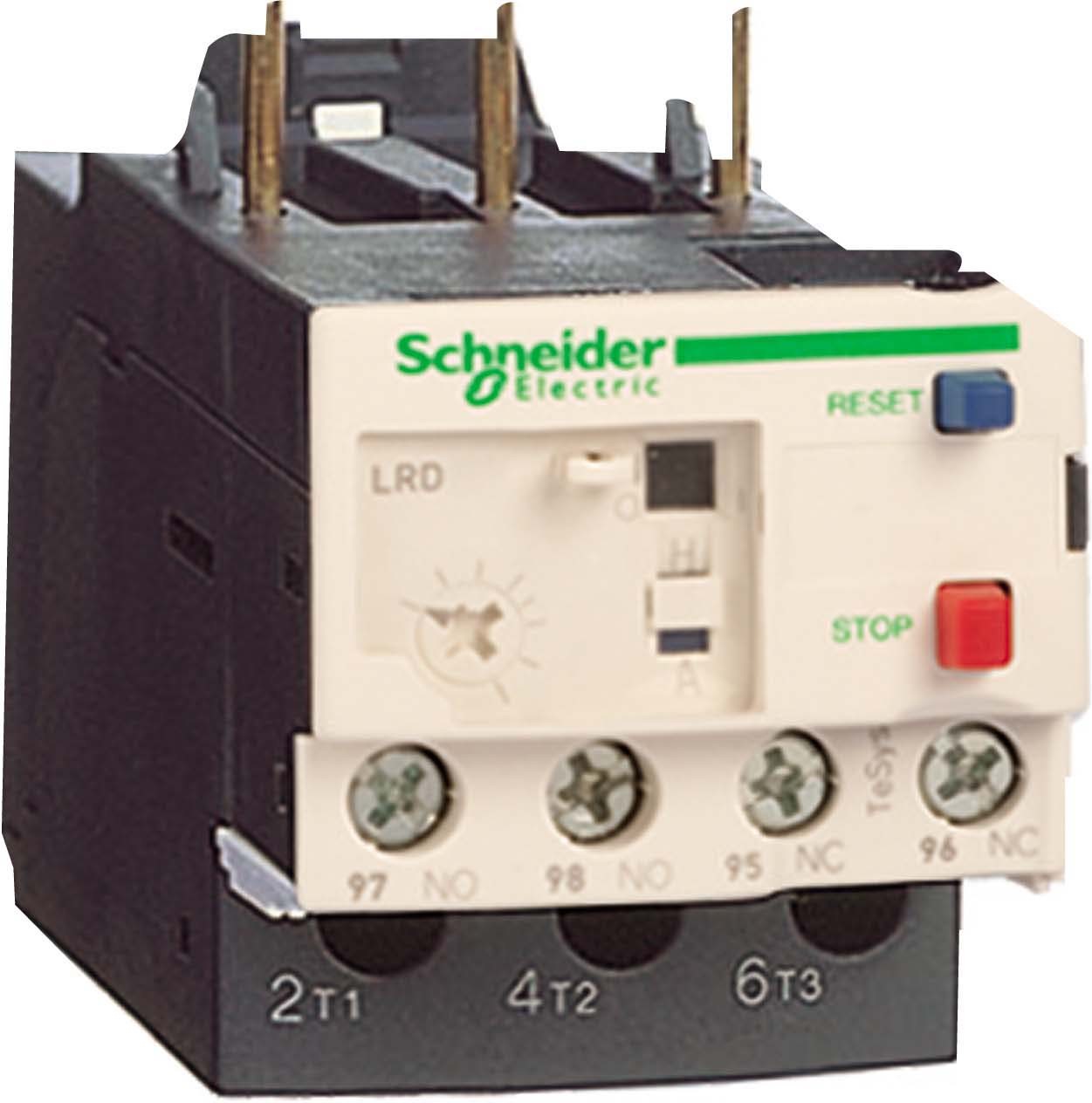

Das Motorschutzrelais ist als 3-polige Gerät konzipiert und lässt sich direkt unter das passende Schütz montieren, was eine kompakte und übersichtliche Installation gewährleistet. Die Schraubklemmen sorgen für eine sichere und dauerhafte Verbindung der Leitungen. Auf der Gerätefront findest du praktische Bedienelemente: Ein roter Taster dient zum Testen der Auslösefunktion, während ein blauer Taster für das Ausschalten und die manuelle Rückstellung zuständig ist. Die gelbe mechanische Anzeige zeigt dir deutlich an, wenn das Relais ausgelöst hat. Diese durchdachte Bedienoberfläche erleichtert die Wartung und Kontrolle erheblich.

Ideale Einsatzorte in deinem Zuhause

Das Schneider Electric LRD05 Motorschutzrelais eignet sich hervorragend für den Schutz von Motoren in verschiedenen Anwendungen, die du zu Hause oder in der Werkstatt nutzt. Typische Einsatzbereiche sind Pumpen, Lüfter, Kompressoren oder andere elektrische Antriebe, die einen zuverlässigen Überlastschutz benötigen. Besonders bei Geräten, die häufig starten und stoppen, sorgt das Relais für einen sicheren Betrieb und verhindert Schäden durch Überhitzung oder Überstrom. Es ist kompatibel mit Schützen der Größen D09 bis D38, was dir Flexibilität bei der Auswahl der passenden Komponenten bietet.

Abmessungen & Technische Daten

Die technischen Daten des Schneider Electric LRD05 Motorschutzrelais sind präzise auf den Schutz von Motoren im unteren Strombereich ausgelegt. Die wichtigsten Merkmale findest du in der folgenden Übersicht:

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer und zuverlässige Funktion solltest du das Motorschutzrelais regelmäßig auf Verschmutzungen und Beschädigungen überprüfen. Die Oberfläche und Bedienelemente lassen sich mit einem trockenen oder leicht feuchten Tuch reinigen, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln, da diese die Beschriftungen und Kunststoffteile beschädigen können. Achte zudem darauf, dass die Schraubklemmen fest sitzen und keine Korrosion auftritt. So bleibt das Relais dauerhaft einsatzbereit und sicher.

Häufig gestellte Fragen

Für welche Motoren ist das Schneider Electric LRD05 Motorschutzrelais geeignet?

Das Relais ist für Motoren mit einem Strombedarf zwischen 0,63 und 1 Ampere ausgelegt. Es schützt vor Überlast und ist kompatibel mit Schützen der Größen D09 bis D38, was es für kleine bis mittelgroße Motoren ideal macht.

Wie erfolgt die Montage des Motorschutzrelais?

Das Relais wird direkt unter das passende Schütz montiert. Die Verbindung erfolgt über Schraubklemmen, die eine sichere und dauerhafte elektrische Verbindung gewährleisten. Die Montage ist einfach und platzsparend, was die Integration in bestehende Steuerungen erleichtert.

Welche Funktionen bieten die Bedienelemente auf der Gerätefront?

Der rote Taster dient zum Testen der Auslösefunktion, der blaue Taster ermöglicht das Ausschalten und die manuelle Rückstellung des Relais. Die gelbe mechanische Anzeige zeigt an, wenn das Relais ausgelöst hat, sodass du schnell den Status erkennen kannst.

Unser Tipp für dich

Wenn du einen zuverlässigen und einfach zu bedienenden Schutz für deine Motoren suchst, ist das Schneider Electric LRD05 Motorschutzrelais eine ausgezeichnete Wahl. Es bietet dir präzise Schutzfunktionen, eine unkomplizierte Montage und eine übersichtliche Bedienung. So kannst du deine Motoren sicher betreiben und teure Ausfälle vermeiden. Achte bei der Installation darauf, das Relais passend zum Schütz und der Motorgröße auszuwählen, um optimale Ergebnisse zu erzielen.
