Schneider Electric LC1D25BD Leistungsschütz - Zuverlässige Steuerung für deine elektrischen Anlagen

Wenn du eine robuste und präzise Steuerung für deine elektrischen Geräte suchst, bietet dir das Schneider Electric LC1D25BD Leistungsschütz eine bewährte Lösung. Es sorgt für sicheres Schalten von Motoren und anderen Lasten bis zu 11 kW bei 400 V und unterstützt dich dabei, deine Anlagen effizient und zuverlässig zu betreiben.

Warum dieses System/Produkt?

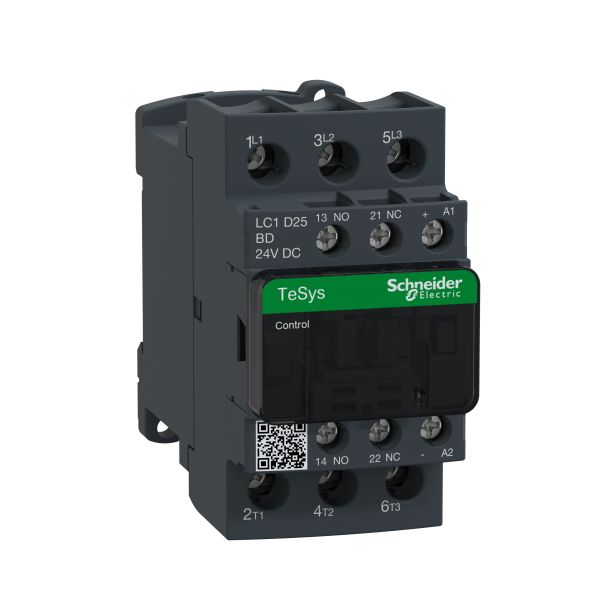

Das Schneider Electric LC1D25BD Leistungsschütz ist ein dreipoliges Schaltgerät, das speziell für den Einsatz in Wechselstromkreisen mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V AC3 ausgelegt ist. Es verfügt über drei Schließer-Kontakte sowie zusätzliche Hilfskontakte - einen Schließer und einen Öffner - die vielfältige Steuerungs- und Überwachungsfunktionen ermöglichen. Die integrierte bidirektionale Amplitudenbegrenzerdiode schützt die Spule vor Spannungsspitzen und erhöht so die Lebensdauer des Schützes. Durch mechanisch gekoppelte Kontakte und Spiegelkontakte ist das Gerät auch für Sicherheitsanwendungen geeignet, was dir zusätzliche Sicherheit bei der Installation und im Betrieb bietet.

Die Kombination aus bewährter Technik und hochwertigen Materialien macht dieses Leistungsschütz zu einer zuverlässigen Komponente in deinem elektrischen System. Es ist für verschiedene Schaltkategorien wie AC-1, AC-3 und AC-4 zugelassen, was seine Vielseitigkeit unterstreicht und dir Flexibilität bei der Anwendung gibt.

Technische Highlights & Montage

Das Schneider Electric LC1D25BD zeichnet sich durch seine kompakte Bauweise mit den Maßen 45 x 85 x 101 mm (Breite x Höhe x Tiefe) aus, die eine einfache Integration in Schaltschränke und Steuerungssysteme ermöglicht. Die Spule arbeitet mit einer Steuerspannung von 24 V DC, was eine sichere und energieeffiziente Ansteuerung gewährleistet. Die Stromverbindung erfolgt über Everlink-Federklemmen, die eine langlebige und sichere Verbindung garantieren und die Montage deutlich erleichtern.

Die Installation gestaltet sich dank der standardisierten Bauform und der klaren Anschlussbelegung unkompliziert. Das Leistungsschütz ist für den Einbau in industrielle und gewerbliche Steuerungssysteme konzipiert und kann problemlos in bestehende Anlagen integriert werden. Die Zertifizierungen nach internationalen Standards wie UL, CSA, GL, BV und weiteren bestätigen die hohe Qualität und Sicherheit des Produkts.

Ideale Einsatzorte in deinem Zuhause

Obwohl das Schneider Electric LC1D25BD Leistungsschütz vor allem für industrielle Anwendungen entwickelt wurde, findest du auch im privaten Bereich zahlreiche Einsatzmöglichkeiten. Es eignet sich hervorragend für die Steuerung von Motoren in Heizungs-, Lüftungs- und Klimaanlagen, die in größeren Gebäuden oder anspruchsvollen Heimwerkerprojekten zum Einsatz kommen. Ebenso kannst du es für die Automatisierung von Pumpen, Kompressoren oder anderen elektrischen Lasten verwenden, die eine zuverlässige Schalttechnik erfordern.

In deinem Zuhause oder Hobbykeller ermöglicht das Leistungsschütz eine sichere und effiziente Steuerung von elektrischen Geräten, die mit höheren Strömen arbeiten. Die robuste Bauweise und die vielfältigen Anschlussmöglichkeiten machen es zu einer flexiblen Lösung für anspruchsvolle Anwendungen, bei denen Sicherheit und Langlebigkeit im Vordergrund stehen.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer und zuverlässige Funktion solltest du das Leistungsschütz regelmäßig auf Verschmutzungen und Korrosion überprüfen. Die Reinigung erfolgt am besten mit einem trockenen, weichen Tuch, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Flüssigkeiten, die in das Gerät eindringen könnten, da dies die elektrischen Kontakte und die Isolierung beschädigen kann.

Ebenso wichtig ist die Kontrolle der Anschlussklemmen auf festen Sitz, um eine sichere Stromverbindung zu gewährleisten. Bei Bedarf kannst du die Schraubverbindungen nachziehen, um Kontaktprobleme zu vermeiden. Eine sachgerechte Pflege trägt dazu bei, die Betriebssicherheit und die Lebensdauer des Leistungsschützes zu erhöhen.

Häufig gestellte Fragen

Für welche Anwendungen eignet sich das Schneider Electric LC1D25BD Leistungsschütz?

Das Leistungsschütz ist für das Schalten von Motoren und anderen elektrischen Lasten bis zu 11 kW bei 400 V AC3 ausgelegt. Es eignet sich für industrielle Steuerungen sowie anspruchsvolle Heimwerkeranwendungen, bei denen eine zuverlässige und sichere Schalttechnik erforderlich ist.

Wie erfolgt die Montage und der Anschluss des Leistungsschützes?

Die Montage erfolgt in Schaltschränken oder Steuerungssystemen, wobei die kompakte Bauform eine einfache Integration ermöglicht. Die Stromanschlüsse werden über Everlink-Federklemmen hergestellt, die eine sichere und langlebige Verbindung gewährleisten. Die Spule wird mit 24 V DC angesteuert.

Welche Sicherheitszertifikate besitzt das Produkt?

Das Schneider Electric LC1D25BD ist nach zahlreichen internationalen Standards zertifiziert, darunter UL, CSA, GL, BV, CCC, RINA, GOST, DNV und LROS. Diese Zertifikate bestätigen die hohe Qualität und Sicherheit des Leistungsschützes für den Einsatz in verschiedenen Umgebungen.

Unser Tipp für dich

Mit dem Schneider Electric LC1D25BD Leistungsschütz erhältst du ein vielseitiges und zuverlässiges Schaltgerät, das sich durch seine robuste Bauweise, einfache Montage und umfangreiche Zertifizierungen auszeichnet. Es ist eine solide Wahl für alle, die eine sichere Steuerung von Motoren und elektrischen Lasten bis 11 kW benötigen. Setze auf bewährte Technik und sichere dir eine langlebige Lösung für deine elektrischen Anlagen.
