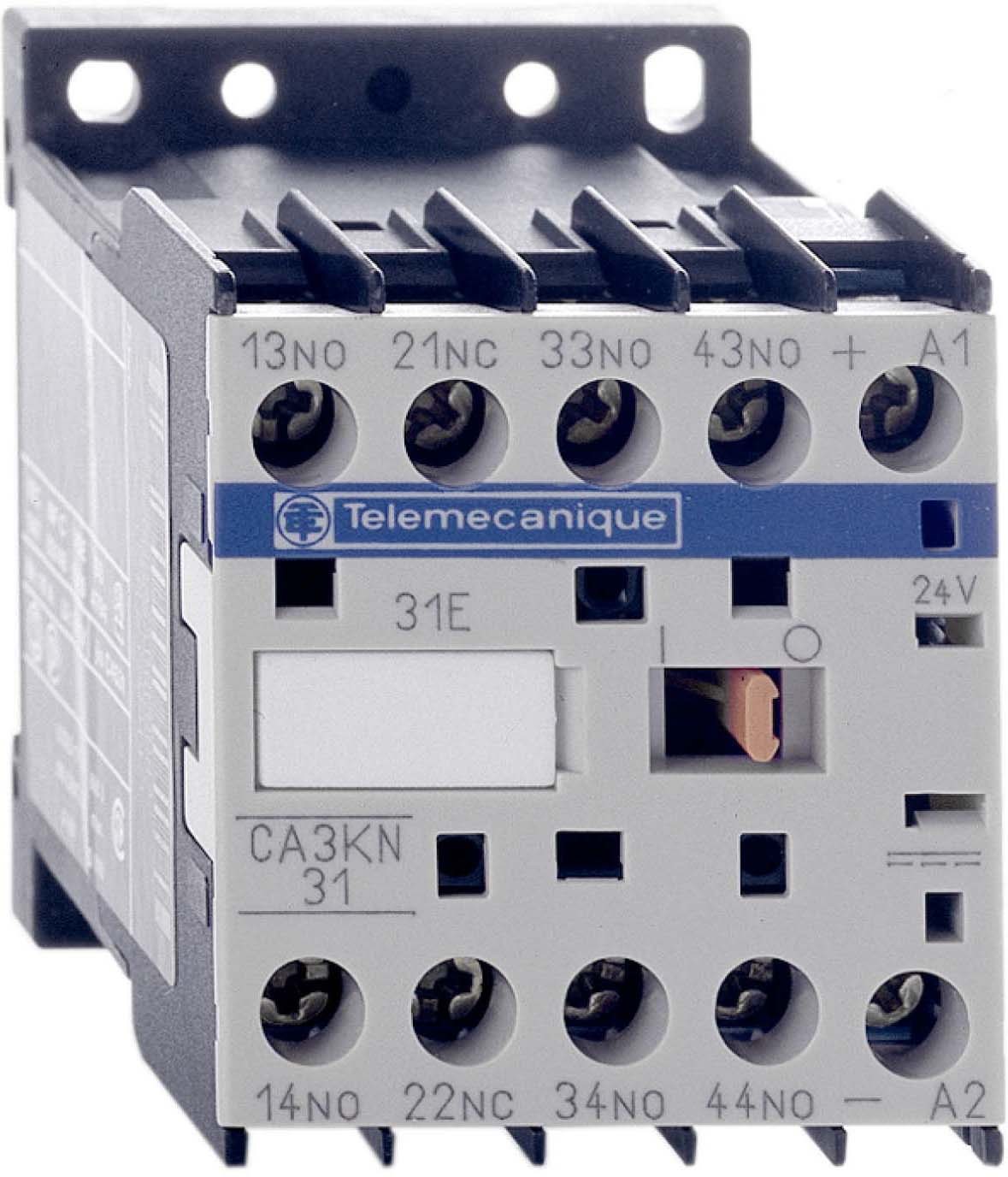

Schneider Electric CA3KN31BD3 Hilfsschütz - Kompakte Steuerung mit 3 Schließern und 1 Öffner, 24V DC mit Diode

Wenn du in deiner elektrischen Steuerung eine zuverlässige und platzsparende Lösung suchst, die präzise Schaltfunktionen bei Gleichspannung ermöglicht, ist das Schneider Electric CA3KN31BD3 Hilfsschütz genau das richtige Produkt für dich. Es bietet dir eine robuste Bauweise, einfache Montage und vielseitige Einsatzmöglichkeiten, um deine Anlagen sicher und effizient zu steuern.

Warum dieses System/Produkt?

Das Schneider Electric CA3KN31BD3 Hilfsschütz überzeugt durch seine kompakte Bauform und die integrierte Schutzbeschaltung mit Diode, die für eine sichere Gleichspannungsbetätigung bei 24 V DC sorgt. Mit drei Schließern und einem Öffner bietet es dir flexible Schaltmöglichkeiten, die sich ideal für Steuer- und Signalanwendungen eignen. Die Kombination aus bewährter Schneider Electric Qualität und praxisgerechter Ausstattung macht dieses Hilfsschütz zu einem verlässlichen Bauteil in deiner Steuerungstechnik.

Darüber hinaus erleichtert die kleine Baugröße von nur 45 mm Gerätebreite die Integration in beengte Schaltschränke oder Steuergehäuse. Die Schraub- und Schnappbefestigung ermöglicht dir eine schnelle und sichere Montage, sodass du Zeit bei der Installation sparst und gleichzeitig eine stabile Befestigung gewährleistet ist. Die vier integrierten Hilfskontakte lassen sich bei Bedarf um bis zu acht weitere Kontakte erweitern, was dir zusätzliche Flexibilität bei der Schaltlogik bietet.

Technische Highlights & Montage

Das Hilfsschütz ist für eine Gleichspannungsbetätigung mit 24 V DC ausgelegt und verfügt über eine integrierte Diode, die die Schutzbeschaltung optimiert und Rückströme verhindert. Die Anschlussklemmen sind als Schraubklemmen ausgeführt, was eine sichere und dauerhafte Verbindung deiner Steuerleitungen gewährleistet. Die Montage erfolgt unkompliziert mittels Schraub- und Schnappbefestigung, wodurch du das Gerät schnell in deinem Schaltschrank installieren kannst.

Mit einer Gerätebreite von 45 mm, einer Bauhöhe von 58 mm und einer Bautiefe von 68 mm passt das Hilfsschütz in viele Standardanwendungen. Die Kontaktanordnung mit drei Schließern und einem Öffner (3S+1Ö) entspricht gängigen Anforderungen in der Steuerungstechnik. Die mechanische Lebensdauer von bis zu 10 Millionen Schaltspielen unterstreicht die Langlebigkeit und Zuverlässigkeit des Produkts.

Ideale Einsatzorte in deinem Zuhause

Das Schneider Electric CA3KN31BD3 Hilfsschütz eignet sich hervorragend für den Einsatz in Hausinstallationen, bei der Automatisierung von Haustechniksystemen oder in kleineren Maschinensteuerungen. Es kann beispielsweise in Steuerungen für Beleuchtungssysteme, Rollladensteuerungen oder Heizungsanlagen verwendet werden, wo zuverlässige Schaltvorgänge bei Gleichspannung gefragt sind.

Ebenso ist das Hilfsschütz in Werkstätten oder Hobbyräumen einsetzbar, um elektrische Verbraucher sicher zu schalten und zu steuern. Die kompakte Bauform ermöglicht dir, auch in beengten Einbausituationen eine professionelle Steuerungslösung zu realisieren. Durch die Erweiterbarkeit der Hilfskontakte kannst du die Funktionalität bei Bedarf anpassen und so deine Steuerung flexibel gestalten.

Abmessungen & Technische Daten

Die folgenden technischen Daten geben dir einen präzisen Überblick über die Abmessungen und wesentlichen Merkmale des Schneider Electric CA3KN31BD3 Hilfsschützes:

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer deines Hilfsschützes empfiehlt es sich, das Gerät regelmäßig auf Staub und Verschmutzungen zu überprüfen und diese vorsichtig zu entfernen. Verwende dazu ein trockenes oder leicht angefeuchtetes Tuch, um die Oberfläche und die Anschlussbereiche zu säubern. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Flüssigkeiten, die in das Gerät eindringen könnten, da dies die Funktion beeinträchtigen kann.

Ebenso solltest du bei der Wartung darauf achten, dass alle Schraubverbindungen fest sitzen, um eine sichere elektrische Verbindung zu gewährleisten. Eine regelmäßige Sichtprüfung auf Beschädigungen oder Korrosion an den Kontakten trägt dazu bei, die Betriebssicherheit zu erhalten.

Häufig gestellte Fragen

Für welche Spannung ist das Schneider Electric CA3KN31BD3 Hilfsschütz ausgelegt?

Das Hilfsschütz ist für eine Gleichspannungsbetätigung mit 24 V DC ausgelegt und verfügt über eine integrierte Diode zur Schutzbeschaltung.

Wie erfolgt die Montage des Hilfsschützes?

Die Montage erfolgt einfach und sicher mittels Schraub- und Schnappbefestigung, wodurch das Gerät schnell in Standard-Schaltschränken installiert werden kann.

Kann ich die Anzahl der Hilfskontakte erweitern?

Ja, das Hilfsschütz verfügt über vier integrierte Hilfskontakte und lässt sich um bis zu acht weitere Kontakte erweitern, um deine Steuerungsanforderungen flexibel zu erfüllen.

Unser Tipp für dich

Wenn du eine kompakte und zuverlässige Lösung für deine Gleichspannungssteuerung suchst, ist das Schneider Electric CA3KN31BD3 Hilfsschütz eine ausgezeichnete Wahl. Es verbindet bewährte Technik mit einfacher Montage und vielseitigen Einsatzmöglichkeiten. So kannst du deine Steuerungssysteme effizient und sicher gestalten - ideal für Heimwerker und professionelle Anwender gleichermaßen.
