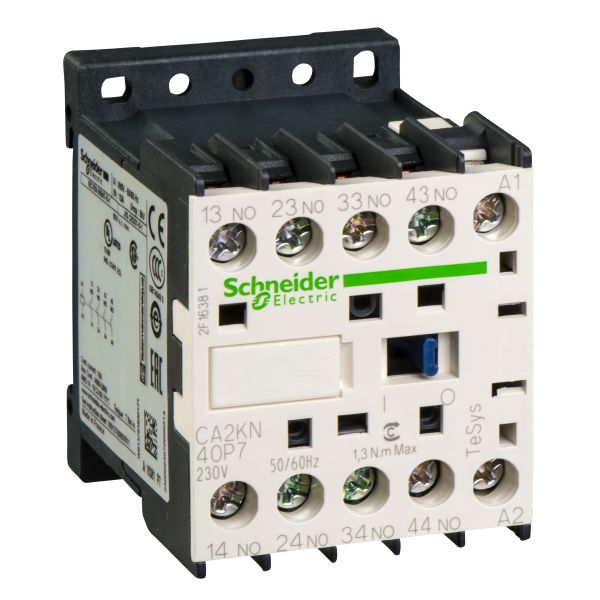

Schneider Electric CA2KN40P7 Hilfsschütz - Kompakte Steuerung mit 4 Schaltkontakten bei 230 V

Wenn du in deiner Elektroinstallation eine zuverlässige und platzsparende Schaltlösung suchst, bietet dir das Schneider Electric CA2KN40P7 Hilfsschütz eine effiziente Antwort. Dieses kompakte Hilfsschütz ermöglicht dir das sichere und präzise Schalten von Steuerstromkreisen bei 230 V Wechselspannung und unterstützt dich dabei, deine Anlagen übersichtlich und funktional zu gestalten.

Warum dieses System/Produkt?

Das Schneider Electric CA2KN40P7 Hilfsschütz überzeugt durch seine kleine Bauform und die hohe Flexibilität im Einsatz. Mit vier integrierten Hilfskontakten kannst du Steuer- und Signalkreise zuverlässig schalten und bei Bedarf durch Erweiterungen um bis zu acht weitere Kontakte ergänzen. Die Wechselspannungsbetätigung mit 230 V 50/60 Hz sorgt für eine stabile und sichere Ansteuerung, die sich in vielen Anwendungen bewährt hat. Im Alltag erleichtert dir dieses Hilfsschütz die Steuerung von Motoren, Beleuchtungen oder anderen elektrischen Verbrauchern, indem es eine klare Trennung zwischen Steuer- und Leistungskreis ermöglicht und so die Sicherheit und Übersichtlichkeit deiner Installation erhöht.

Technische Highlights & Montage

Technisch zeichnet sich das CA2KN40P7 durch eine Gerätebreite von nur 45 mm aus, was es besonders platzsparend macht und die Integration in Schaltschränke mit begrenztem Raum erleichtert. Die Montage erfolgt unkompliziert über Schraub- und Schnappbefestigung, was dir eine schnelle und sichere Installation ermöglicht. Die Anschlussklemmen sind als Schraubklemmen ausgeführt, die eine feste und langlebige Verbindung garantieren. Die Schutzbeschaltung sorgt für einen zuverlässigen Betrieb und schützt das Schütz vor unerwünschten Störungen. Mit einer mechanischen Lebensdauer von bis zu 10 Millionen Schaltzyklen und einer elektrischen Lebensdauer von 690.000 Schaltzyklen ist das Hilfsschütz für den dauerhaften Einsatz ausgelegt und bietet dir eine hohe Betriebssicherheit.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz eignet sich das Schneider Electric CA2KN40P7 Hilfsschütz besonders für den Einsatz in Hausinstallationen, in denen Steuerstromkreise für Beleuchtung, Rollläden oder kleine Motoren geschaltet werden müssen. Auch in der Automatisierung von Haustechniksystemen, wie etwa der Steuerung von Lüftungsanlagen oder Heizungssteuerungen, zeigt es seine Stärken. Durch die kompakte Bauweise passt es ideal in Verteilerschränke oder Steuerkästen, die wenig Platz bieten, und ermöglicht dir eine übersichtliche und sichere Installation. Ebenso relevant ist der Einsatz in Werkstätten oder Hobbyräumen, wo Steuerungen für Maschinen oder Werkzeuge benötigt werden.

Abmessungen & Technische Daten

Für die Auswahl und Planung sind die genauen Maße und technischen Eckdaten entscheidend. Das Hilfsschütz misst in der Breite 45 mm, die Höhe beträgt 77 mm und die Tiefe 86 mm. Die Betriebsspannung liegt bei 230 V Wechselspannung mit einer Frequenz von 50/60 Hz. Es verfügt über vier Schaltkontakte (4S) und ist mit Schraubklemmen für den Anschluss ausgestattet. Die mechanische Lebensdauer beträgt 10 Millionen Schaltzyklen, die elektrische Lebensdauer 690.000 Schaltzyklen. Die Montage erfolgt über Schraub- und Schnappbefestigung, was eine flexible und sichere Befestigung ermöglicht.

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer und zuverlässigen Betrieb solltest du das Hilfsschütz regelmäßig auf Verschmutzungen und Staub überprüfen. Eine Reinigung mit einem trockenen, weichen Tuch ist ausreichend, um die Oberfläche sauber zu halten. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Flüssigkeiten, die in das Gerät eindringen könnten. Achte bei der Wartung darauf, dass alle Schraubverbindungen fest sitzen, um eine sichere elektrische Verbindung zu gewährleisten. So bleibt dein Hilfsschütz dauerhaft funktionstüchtig und sicher im Betrieb.

Häufig gestellte Fragen

Für welche Anwendungen eignet sich das Schneider Electric CA2KN40P7 Hilfsschütz?

Entscheidend ist, dass die dokumentierten Merkmale zur geplanten Anwendung passen. Das Hilfsschütz ist ideal für Steuerstromkreise in Hausinstallationen, Automatisierungssystemen und kleinen Motorsteuerungen. Es ermöglicht das sichere Schalten von Steuerkontakten bei 230 V Wechselspannung und ist besonders platzsparend.

Wie erfolgt die Montage des Hilfsschützes?

Massgeblich sind hier die belegten Eigenschaften aus Produktdaten, Merkmalen und Datenblatt. Die Montage erfolgt über Schraub- und Schnappbefestigung, was eine schnelle und sichere Installation in Verteilerschränken ermöglicht. Die Anschlussklemmen sind als Schraubklemmen ausgeführt, die eine feste Verbindung gewährleisten.

Wie pflege ich das Hilfsschütz richtig?

Für diese Frage sollten vor allem die technischen Angaben im Datensatz herangezogen werden. Die Reinigung erfolgt mit einem trockenen, weichen Tuch ohne aggressive Reinigungsmittel. Regelmäßige Sichtkontrollen und das Nachziehen der Schraubverbindungen tragen zur Betriebssicherheit bei.

Unser Tipp für dich

Das Schneider Electric CA2KN40P7 Hilfsschütz ist die passende Wahl für alle, die eine kompakte, zuverlässige und erweiterbare Schaltlösung für Steuerstromkreise bei 230 V suchen. Es eignet sich besonders für Installationen mit begrenztem Platzangebot und bietet dir durch seine robuste Bauweise und einfache Montage eine sichere und langlebige Funktion. Damit kannst du deine Steuerungen übersichtlich gestalten und auf eine bewährte Qualität von Schneider Electric vertrauen.
