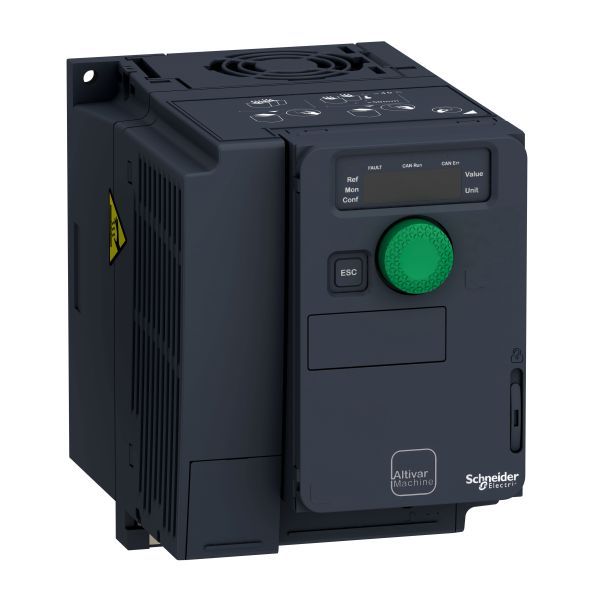

Schneider Electric ATV320U15N4C Frequenzumrichter - Kompakte 1,5 kW Leistung für präzise Motorsteuerung

Wenn du eine zuverlässige und effiziente Steuerung für deine Elektromotoren suchst, bietet dir der Schneider Electric ATV320U15N4C Frequenzumrichter eine durchdachte Lösung. Er ermöglicht dir, die Drehzahl und Leistung deiner Motoren präzise zu regeln und dabei Energie zu sparen. So kannst du deine Anlagen optimal an unterschiedliche Anforderungen anpassen und gleichzeitig den Verschleiß reduzieren.

Warum dieses System/Produkt?

Der Schneider Electric ATV320U15N4C ist ein Frequenzumrichter, der speziell für den Betrieb von Asynchron- und Synchronmotoren im offenen Regelkreis konzipiert ist. Seine integrierte sensorlose Vektorregelung (SVC) sorgt für eine hohe Drehzahlgenauigkeit und stabile Motorleistung, ohne dass zusätzliche Sensoren erforderlich sind. Mit fünf integrierten Sicherheitsfunktionen, darunter sicher abgeschaltetes Drehmoment (STO) und sicherer Halt (SS1), bietet er dir eine umfassende Sicherheitstechnik, die den Schutz von Mensch und Maschine gewährleistet. Die intuitive Bedienung und die Plug & Drive-Voreinstellungen erleichtern dir die Inbetriebnahme erheblich und machen den ATV320U15N4C zu einem vielseitigen und anwenderfreundlichen Gerät.

Technische Highlights & Montage

Der Frequenzumrichter arbeitet mit einer Versorgungsspannung von 380 bis 500 Volt, dreiphasig, und liefert eine Leistung von 1,5 kW. Er ist mit einem integrierten EMV-Filter der Kategorie C2 ausgestattet, der elektromagnetische Störungen reduziert und somit die Einhaltung von Normen sicherstellt. Dieser Filter ist bei Bedarf abschaltbar, was dir Flexibilität bei der Installation bietet. Die kompakte Bauweise mit den Abmessungen 105 x 188 x 158 mm (inklusive EMV-Platte) ermöglicht eine einfache Montage auch bei beengten Platzverhältnissen. Die mitgelieferte EMV-Platte ist für die kundenseitige Montage vorgesehen und unterstützt die Einhaltung der EMV-Platte. Für die Steuerung stehen dir sechs multifunktionale Logikeingänge sowie drei Analogeingänge zur Verfügung, von denen zwei auch als Digitaleingänge genutzt werden können. Das integrierte Bremsmodul erlaubt den 4-Quadranten-Betrieb ohne zusätzliche Nachrüstung, was dir eine flexible Motorsteuerung in allen Betriebsrichtungen ermöglicht.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz eignet sich der Schneider Electric ATV320U15N4C Frequenzumrichter besonders für Anwendungen, bei denen eine präzise und sichere Motorsteuerung gefragt ist. Das können beispielsweise Pumpen, Lüfter oder Förderanlagen in der Haustechnik sein. Auch in Werkstätten oder Hobbyräumen, wo Elektromotoren mit variabler Geschwindigkeit betrieben werden sollen, bietet der ATV320U15N4C eine zuverlässige Lösung. Durch seine kompakte Bauform und die einfache Montage passt er gut in bestehende Schaltschränke oder Steuerungsgehäuse. Die integrierte Sicherheitstechnik macht ihn zudem für Umgebungen interessant, in denen erhöhte Schutzanforderungen gelten.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer des Frequenzumrichters ist eine regelmäßige, schonende Reinigung empfehlenswert. Verwende dazu ein trockenes oder leicht feuchtes Tuch, um Staub und Schmutz von der Oberfläche zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Lösungsmitteln, da diese die Gehäusematerialien beschädigen können. Achte darauf, dass keine Feuchtigkeit in die Lüftungsöffnungen oder Anschlussbereiche gelangt, um elektrische Schäden zu vermeiden. Eine saubere Umgebung und ausreichende Belüftung während des Betriebs unterstützen zudem die optimale Funktion und verhindern Überhitzung.

Häufig gestellte Fragen

Für welche Motoren ist der ATV320U15N4C geeignet?

Der Frequenzumrichter ist für den Betrieb von Asynchron- und Synchronmotoren im offenen Regelkreis ausgelegt. Die integrierte sensorlose Vektorregelung sorgt für eine präzise Steuerung ohne zusätzliche Sensoren.

Wie erfolgt die Montage des Frequenzumrichters?

Dank seiner kompakten Bauform lässt sich der ATV320U15N4C einfach in Schaltschränken oder Gehäusen montieren. Die mitgelieferte EMV-Platte ist für die kundenseitige Montage vorgesehen und unterstützt die Einhaltung der EMV-Platte.

Welche Sicherheitsfunktionen sind integriert?

Der Umrichter verfügt über fünf integrierte Sicherheitsfunktionen, darunter sicher abgeschaltetes Drehmoment (STO), sicherer Halt (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL) und sichere maximale Geschwindigkeit (SMS), die für einen umfassenden Schutz sorgen.

Unser Tipp für dich

Mit dem Schneider Electric ATV320U15N4C erhältst du einen kompakten und vielseitigen Frequenzumrichter, der dir eine präzise Motorsteuerung und integrierte Sicherheitstechnik bietet. Er eignet sich ideal für vielfältige Anwendungen in Haus, Werkstatt und kleinen Gewerbebetrieben. Nutze die einfache Inbetriebnahme und die flexiblen Anschlussmöglichkeiten, um deine Motoren effizient und sicher zu betreiben.
