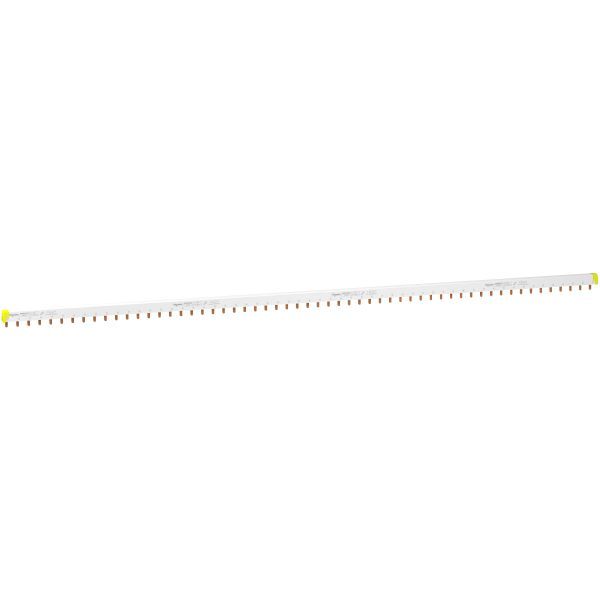

Schneider Electric A9XPH357 Phasenschiene Steg - Ablängbare 3-polig Phasenschiene für 100A Nennstrom

Wenn du in deinem elektrischen Verteilsystem eine zuverlässige und flexible Lösung für die Stromverteilung suchst, bietet dir die Schneider Electric A9XPH357 Phasenschiene Steg genau das, was du brauchst. Diese ablängbare 3-polig Phasenschiene ist für einen Nennstrom von 100 Ampere ausgelegt und ermöglicht dir eine präzise Anpassung an deine individuellen Anforderungen bei der Installation.

Warum dieses System/Produkt?

Die Schneider Electric A9XPH357 Phasenschiene Steg ist ein essenzielles Bauteil für die sichere und effiziente Verteilung von elektrischer Energie in Schaltschränken und Verteilersystemen. Sie dient als verbindendes Element zwischen Sicherungs- oder Schaltgeräten und gewährleistet eine stabile Stromführung über drei Phasen. Durch ihre ablängbare Bauweise kannst du die Phasenschiene exakt auf die benötigte Länge zuschneiden, was dir Flexibilität bei der Planung und Umsetzung deiner Elektroinstallation bietet. Die robuste Konstruktion und die Einhaltung relevanter Normen sorgen dafür, dass du auf eine hohe Betriebssicherheit und Langlebigkeit vertrauen kannst.

Technische Highlights & Montage

Technisch überzeugt die Phasenschiene durch ihre Auslegung für einen Nennstrom von 100 A und eine Nennspannung von 415 V AC, was sie für viele Anwendungen im Niederspannungsbereich prädestiniert. Die Isolationsspannung beträgt 500 V, was den sicheren Betrieb im Verteilerschrank unterstützt. Die Phasenschiene ist dreipolig ausgeführt und verfügt über 57 Teilungseinheiten (TE) mit einer Teilungseinheit von 16 mm, was eine einfache Integration in standardisierte Schaltschränke ermöglicht. Die Montage gestaltet sich unkompliziert, da die Phasenschiene ablängbar ist und sich somit optimal an die vorhandenen Platzverhältnisse anpassen lässt. Die Farbe RAL 7016 sorgt für eine professionelle Optik und erleichtert die Zuordnung im Schaltschrank.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz findest du die Schneider Electric A9XPH357 Phasenschiene vor allem in Verteilerschränken von Einfamilienhäusern, Mehrfamilienhäusern oder kleinen Gewerbebetrieben. Sie eignet sich hervorragend zur Verteilung von Strom in Haupt- und Unterverteilungen, wo eine klare und sichere Phasenführung erforderlich ist. Ebenso ist sie ideal für den Einsatz in Schaltschränken, die mit Acti 9 Komponenten von Schneider Electric bestückt sind. Durch die ablängbare Eigenschaft kannst du die Phasenschiene an unterschiedliche Schaltschrankgrößen anpassen, was dir bei der Installation viel Flexibilität bietet.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Für die Pflege der Schneider Electric A9XPH357 Phasenschiene empfiehlt sich eine regelmäßige Sichtprüfung, um Verschmutzungen oder Beschädigungen frühzeitig zu erkennen. Die Oberfläche kannst du mit einem trockenen oder leicht feuchten Tuch reinigen, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Lösungsmitteln, da diese die Isolationsmaterialien angreifen könnten. Eine saubere Phasenschiene trägt zur optimalen Funktion und Sicherheit deiner Elektroinstallation bei.

Häufig gestellte Fragen

Für welche Anwendungen ist die Schneider Electric A9XPH357 Phasenschiene geeignet?

Entscheidend ist, dass die Phasenschiene für die Verteilung von Strom in Niederspannungsanlagen konzipiert ist. Sie eignet sich besonders für den Einsatz in Verteilerschränken von Wohngebäuden und kleinen Gewerbebetrieben, wo eine sichere und flexible Phasenführung erforderlich ist.

Wie kann ich die Phasenschiene ablängen?

Die Phasenschiene ist so konstruiert, dass sie sich mit geeigneten Werkzeugen wie einer Metallsäge oder einem Trennschleifer auf die gewünschte Länge zuschneiden lässt. Dabei solltest du darauf achten, die Schnittkanten sauber zu entgraten, um eine sichere Montage zu gewährleisten.

Welche Normen erfüllt die Phasenschiene?

Massgeblich sind hier die Normen IEC 60947-7-1 und IEC 61439-2, die Anforderungen an Schaltgeräte und Niederspannungs-Schaltgerätekombinationen festlegen. Die Einhaltung dieser Normen garantiert eine hohe Sicherheit und Kompatibilität im Elektroinstallationsbereich.

Unser Tipp für dich

Mit der Schneider Electric A9XPH357 Phasenschiene Steg erhältst du ein robustes und flexibles Verbindungsstück für deine elektrische Verteilung. Die ablängbare Bauweise und die Einhaltung relevanter Normen machen sie zu einer zuverlässigen Wahl für deine Elektroinstallation. Plane deine Verteilung präzise und profitiere von der einfachen Anpassbarkeit und der bewährten Qualität von Schneider Electric.
