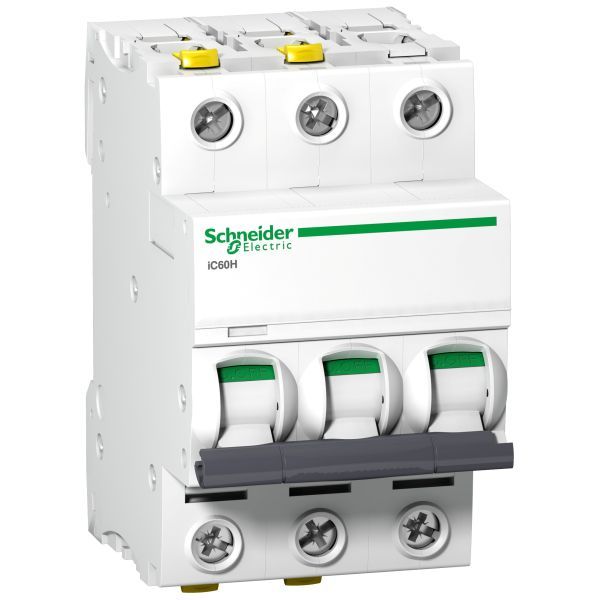

Schneider Electric A9F07316 Leitungsschutzschalter iC60H - Zuverlässiger 3-polig Schutz mit 16A und C-Charakteristik

Im Alltag und bei der Elektroinstallation ist ein sicherer Schutz vor Überlast und Kurzschluss unverzichtbar. Der Schneider Electric A9F07316 Leitungsschutzschalter iC60H bietet dir genau diese Sicherheit mit einer robusten und durchdachten Ausführung. Er schützt deine elektrischen Anlagen zuverlässig und sorgt für eine einfache Handhabung bei der Montage und Wartung.

Warum dieses System/Produkt?

Der Leitungsschutzschalter von Schneider Electric ist speziell für den Schutz elektrischer Stromkreise konzipiert und verhindert zuverlässig Schäden durch Überstrom. Mit seiner C-Charakteristik reagiert er besonders gut auf typische Anlaufströme von Geräten wie Motoren oder Leuchtstofflampen, ohne unnötig auszulösen. Die 3-polig Ausführung ermöglicht den Schutz von Drehstromsystemen, was ihn ideal für den Einsatz in Wohn- und Gewerbeinstallationen macht. Zudem überzeugt das Produkt durch seine VDE-Zertifizierung und die Einhaltung der Normen IEC/EN 60898-1 sowie IEC/EN 60947-2, was für geprüfte Sicherheit und Qualität steht.

Technische Highlights & Montage

Technisch punktet der Schneider Electric Leitungsschutzschalter mit einer thermomagnetischen Auslöseeinheit, die Überlast und Kurzschluss schnell und zuverlässig erkennt. Die Sprungschaltung sorgt für ein verschleißarmes Schalten der Kontakte, was die Lebensdauer des Schalters erhöht. Die Doppel-Anschlussklemme an Ober- und Unterseite erlaubt sowohl den Anschluss von Kabeln als auch von Stiftkammschienen, was die Flexibilität bei der Installation deutlich steigert. Besonders praktisch ist die werkzeuglose Montage dank des Hutschienen-Befestigungselements an der Gerätefrontseite, die dir eine schnelle und einfache Installation ermöglicht. Für den Anwender sichtbar ist die mechanische Fehlermeldeanzeige (VisiTrip), die bei Auslösung durch Überlast oder Kurzschluss sofort informiert. Die grüne Kontaktanzeige (VisiSafe) zeigt zudem sicher die Spannungsfreiheit auf der Abgangsseite an, was die Sicherheit bei Wartungsarbeiten erhöht.

Ideale Einsatzorte in deinem Zuhause

Der Leitungsschutzschalter eignet sich hervorragend für den Einsatz in Verteilungen von Wohngebäuden, kleinen Gewerbebetrieben oder Werkstätten. Dort schützt er zuverlässig die Stromkreise von Beleuchtung, Steckdosen und elektrischen Geräten vor Überlast und Kurzschluss. Besonders in Bereichen mit Drehstromversorgung ist die 3-polig Ausführung von Vorteil, da sie alle Phasen absichert. Auch in Kombination mit FI-Schutzschaltern der Baureihe Acti 9 iID oder dem FI Block Vigi iC60 lässt sich der Schalter problemlos integrieren, um den Schutz in deinem Zuhause weiter zu erhöhen.

Abmessungen & Technische Daten

Für die Planung und den Einbau sind die genauen Maße und technischen Daten entscheidend. Der Leitungsschutzschalter hat eine Bauhöhe von 88 mm, eine Breite von 44,5 mm und eine Tiefe von 70 mm. Er ist für einen Nennstrom von 16 Ampere ausgelegt und arbeitet mit einer Betriebsspannung von 380 bis 415 Volt AC. Die Isolationsspannung beträgt 500 Volt AC. Die Auslösecharakteristik ist vom Typ C, was bedeutet, dass der Schalter bei einem Strom von 5 bis 10-fachem Nennstrom auslöst. Die Kurzschlussfestigkeit liegt bei 10 kA nach IEC/EN 60898-1 und 15 kA nach IEC/EN 60947-2. Die Anschlussklemmen sind für Leiterquerschnitte bis 25 mm² geeignet und ermöglichen eine flexible Verdrahtung.

Tipps zur Reinigung & Pflege

Damit dein Leitungsschutzschalter dauerhaft zuverlässig funktioniert, solltest du ihn regelmäßig auf sichtbare Verschmutzungen oder Beschädigungen prüfen. Die Reinigung erfolgt am besten mit einem trockenen oder leicht angefeuchteten Tuch, um Staub und Schmutz zu entfernen. Vermeide aggressive Reinigungsmittel oder Feuchtigkeit, die in das Gerät eindringen könnte. Die mechanischen Anzeigen sollten frei von Schmutz sein, damit sie jederzeit gut sichtbar bleiben. Eine regelmäßige Sichtprüfung trägt dazu bei, die Sicherheit und Funktionsfähigkeit deines Schutzschalters langfristig zu gewährleisten.

Häufig gestellte Fragen

Für welche Anwendungen ist der Leitungsschutzschalter Schneider Electric A9F07316 besonders geeignet?

Der Leitungsschutzschalter ist ideal für den Schutz von Drehstromkreisen in Wohn- und Gewerbeinstallationen. Mit seiner C-Charakteristik eignet er sich besonders für Stromkreise mit Geräten, die höhere Anlaufströme haben, wie Motoren oder Beleuchtungen mit Vorschaltgeräten.

Wie einfach ist die Montage des Leitungsschutzschalters?

Die Montage gestaltet sich sehr benutzerfreundlich dank des werkzeuglosen Hutschienen-Befestigungselements an der Gerätefrontseite. Dies ermöglicht eine schnelle und sichere Installation auf einer Norm-Hutschiene, ohne zusätzliches Werkzeug.

Welche Sicherheitsmerkmale bietet der Leitungsschutzschalter?

Der Schalter verfügt über eine mechanische Fehlermeldeanzeige (VisiTrip), die bei Auslösung durch Überlast oder Kurzschluss sichtbar wird. Zusätzlich zeigt die grüne Kontaktanzeige (VisiSafe) die Spannungsfreiheit auf der Abgangsseite an, was die Sicherheit bei Wartungsarbeiten erhöht.

Unser Tipp für dich

Der Schneider Electric A9F07316 Leitungsschutzschalter iC60H ist eine zuverlässige Wahl für alle, die eine sichere und einfach zu installierende Lösung für den Schutz von Drehstromkreisen suchen. Er kombiniert geprüfte Qualität mit praktischen Funktionen, die dir den Alltag erleichtern. Wenn du Wert auf Sicherheit, Flexibilität und eine einfache Montage legst, ist dieser Leitungsschutzschalter eine passende Investition für dein Zuhause oder deine Werkstatt.
