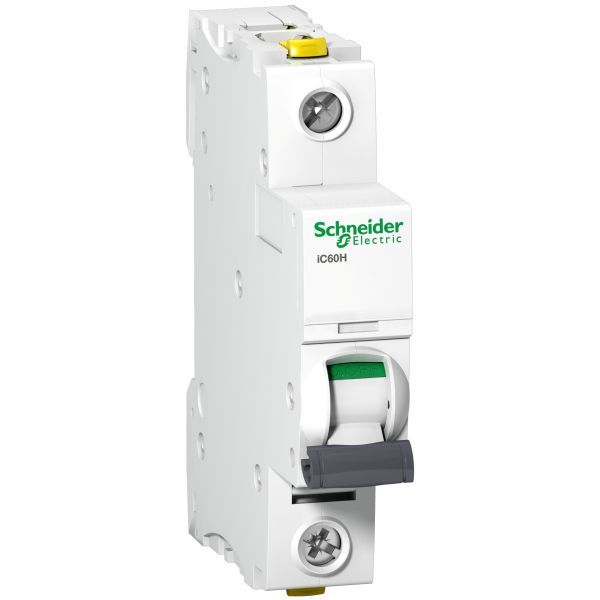

Schneider Electric A9F07116 Leitungsschutzschalter iC60H - Zuverlässiger Überstromschutz mit C-Charakteristik

Wenn du deine Elektroinstallation sicher und zuverlässig vor Überlast und Kurzschluss schützen möchtest, ist der Schneider Electric A9F07116 Leitungsschutzschalter iC60H genau die richtige Wahl. Dieses hochwertige Gerät sorgt dafür, dass deine elektrischen Leitungen optimal abgesichert sind und schützt so deine Anlagen und Geräte vor Schäden.

Warum dieses System/Produkt?

Der Leitungsschutzschalter iC60H von Schneider Electric bietet dir eine präzise und sichere Absicherung deiner Stromkreise. Mit seiner C-Charakteristik ist er besonders geeignet für Anwendungen mit moderaten Einschaltströmen, wie sie in Haushalten und kleinen Gewerbebetrieben häufig vorkommen. Die thermomagnetische Auslöseeinheit reagiert schnell auf Überlast und Kurzschluss, wodurch Schäden an Leitungen und angeschlossenen Geräten effektiv verhindert werden. Zudem überzeugt das Gerät durch seine robuste Bauweise und die VDE-Zertifizierung, die für geprüfte Sicherheit und Qualität steht.

Technische Highlights & Montage

Der Leitungsschutzschalter ist einpolig ausgeführt und für einen Nennstrom von 16 Ampere ausgelegt. Die Betriebsspannung beträgt 230 Volt, was ihn ideal für die meisten Standardstromkreise macht. Die Doppel-Anschlussklemme ermöglicht eine flexible und sichere Verbindung sowohl für Kabel als auch für Stiftkammschienen, und zwar an der Ober- und Unterseite des Geräts. Die Sprungschaltung sorgt für ein verschleißarmes Schalten der Kontakte, was die Lebensdauer des Schalters erhöht. Die Montage erfolgt werkzeuglos über das Hutschienen-Befestigungselements an der Gerätefrontseite, was dir eine einfache und schnelle Installation ermöglicht. Zusätzlich verfügt der Schalter über eine mechanische Fehlermeldeanzeige (VisiTrip), die dir sofort anzeigt, wenn eine Auslösung durch Überlast oder Kurzschluss erfolgt ist. Die grüne Kontaktanzeige (VisiSafe) gibt dir zudem Sicherheit, dass die Abgangsseite spannungsfrei ist.

Ideale Einsatzorte in deinem Zuhause

Der Schneider Electric Leitungsschutzschalter eignet sich hervorragend für den Einsatz in Verteilungen von Wohngebäuden, kleinen Gewerbebetrieben oder Werkstätten. Er schützt zuverlässig Stromkreise, die Beleuchtung, Steckdosen oder kleinere Maschinen versorgen. Dank seiner C-Charakteristik ist er besonders gut geeignet für Stromkreise mit Geräten, die kurzzeitig höhere Anlaufströme erzeugen, wie Elektrowerkzeuge oder Haushaltsgeräte. Die kompakte Bauform und die einfache Montage machen ihn ideal für den Einbau in bestehende Verteilerkästen oder neue Installationen.

Abmessungen & Technische Daten

Die folgenden technischen Daten geben dir einen genauen Überblick über die Maße und Eigenschaften des Leitungsschutzschalters:

Tipps zur Reinigung & Pflege

Damit dein Leitungsschutzschalter dauerhaft zuverlässig funktioniert, solltest du ihn regelmäßig auf sichtbare Verschmutzungen oder Beschädigungen überprüfen. Die Oberfläche kannst du mit einem trockenen oder leicht feuchten Tuch reinigen, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Lösungsmitteln, da diese die Kunststoffteile angreifen könnten. Achte bei der Pflege darauf, dass keine Feuchtigkeit in die Anschlussbereiche gelangt, um Korrosion oder Kurzschlüsse zu vermeiden. Eine regelmäßige Sichtprüfung trägt dazu bei, die Sicherheit deiner Elektroinstallation langfristig zu gewährleisten.

Häufig gestellte Fragen

Für welche Anwendungen ist die C-Charakteristik besonders geeignet?

Die C-Charakteristik ist ideal für Stromkreise mit moderaten Einschaltströmen, wie sie bei Haushaltsgeräten, Beleuchtung oder Elektrowerkzeugen üblich sind. Sie bietet einen guten Kompromiss zwischen Schutz und Vermeidung unnötiger Auslösungen bei kurzzeitigen Stromspitzen.

Wie erfolgt die Montage des Leitungsschutzschalters?

Die Montage erfolgt werkzeuglos über das Hutschienen-Befestigungselements an der Frontseite des Geräts. Dies ermöglicht eine schnelle und einfache Installation in Standard-Hutschienenverteilerkästen.

Kann der Leitungsschutzschalter mit FI-Schutzschaltern kombiniert werden?

Ja, der iC60H Leitungsschutzschalter ist kompatibel mit FI-Schutzschaltern der Baureihe Acti 9 iID sowie dem FI Block Vigi iC60, was dir flexible Schutzkonzepte ermöglicht.

Unser Tipp für dich

Setze auf den Schneider Electric A9F07116 Leitungsschutzschalter, wenn du eine zuverlässige, einfach zu montierende und sichere Lösung für den Schutz deiner Stromkreise suchst. Die Kombination aus bewährter Technik, einfacher Handhabung und hoher Qualität macht ihn zur idealen Wahl für deine Elektroinstallation. So schützt du deine Geräte und Leitungen effektiv vor Überlast und Kurzschluss - für mehr Sicherheit in deinem Zuhause.
