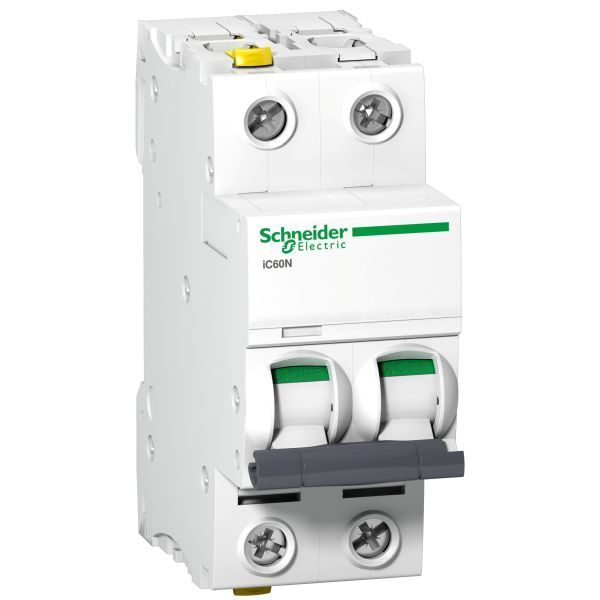

Schneider Electric A9F04216 Leitungsschutzschalter iC60N - Zuverlässiger Überstromschutz mit C-Charakteristik für dein Zuhause

Wenn du deine Elektroinstallation sicher und effizient schützen möchtest, ist der Schneider Electric A9F04216 Leitungsschutzschalter iC60N die passende Lösung. Er bewahrt deine Leitungen zuverlässig vor Überlast und Kurzschluss und sorgt so für einen sicheren Betrieb deiner elektrischen Anlagen.

Warum dieses System/Produkt?

Der Leitungsschutzschalter iC60N von Schneider Electric ist ein thermomagnetischer Schutzschalter, der speziell für den Schutz von elektrischen Leitungen vor Überstrom entwickelt wurde. Seine C-Charakteristik ermöglicht eine schnelle und präzise Auslösung bei Kurzschlussströmen, während er gleichzeitig Überlasten sicher erkennt und unterbricht. Damit schützt er nicht nur deine Elektrogeräte, sondern verhindert auch potenzielle Schäden an der Verkabelung. Die 2-polig Ausführung ist ideal für den Einsatz in Wechselstromnetzen mit einer Betriebsspannung von 380 bis 415 Volt AC.

Technische Highlights & Montage

Der Leitungsschutzschalter verfügt über eine Nennstromstärke von 16 Ampere und ist für einen Bemessungsfehlerstrom von bis zu 6 kA (nach IEC/EN 60898-1) beziehungsweise 10 kA (nach IEC/EN 60947-2) ausgelegt. Die Doppel-Anschlussklemme ermöglicht eine flexible Verdrahtung von oben oder unten, sowohl für Kabel als auch für Stiftkammschienen. Die Sprungschaltung sorgt für ein verschleißarmes Schalten der Kontakte, was die Lebensdauer des Schalters erhöht. Die werkzeuglose Montage auf der Hutschiene wird durch das frontseitig erreichbare Befestigungselement erleichtert und ermöglicht eine einfache Entnahme des Geräts auch bei installierter Phasenschiene.

Eine mechanische Fehlermeldeanzeige (VisiTrip) informiert dich zuverlässig über Auslösungen durch Überlast oder Kurzschluss. Zusätzlich zeigt die sichere Kontaktanzeige (VisiSafe) mit einer grünen Markierung die Spannungsfreiheit auf der Abgangsseite an, was die Sicherheit bei Wartungsarbeiten erhöht. Die Klemmen sind mit IP20-Schutz gegen Berührung ausgestattet und verfügen über eine mitfahrende Isolationsabdeckung, die das Risiko von Berührungen minimiert.

Ideale Einsatzorte in deinem Zuhause

Der Schneider Electric Leitungsschutzschalter eignet sich hervorragend für den Einsatz in der Hausverteilung sowie in Unterverteilungen, wo er den Schutz von Stromkreisen mit 16 Ampere Absicherung übernimmt. Typische Einsatzbereiche sind die Absicherung von Beleuchtungs- und Steckdosenstromkreisen in Wohnräumen, Küchen oder Arbeitszimmern. Auch in Garagen oder Hobbyräumen sorgt er für einen zuverlässigen Schutz vor Überlast und Kurzschluss. Durch seine Kompatibilität mit FI-Schutzschaltern der Baureihe Acti 9 iID sowie dem FI-Schutzschaltern Vigi iC60 lässt er sich flexibel in bestehende Schutzkonzepte integrieren.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Für die Pflege deines Leitungsschutzschalters empfiehlt es sich, die Oberfläche regelmäßig mit einem trockenen oder leicht feuchten Tuch zu reinigen, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Lösungsmitteln, da diese die Kunststoffgehäuse beschädigen können. Achte darauf, dass der Schalter spannungsfrei ist, bevor du Reinigungsarbeiten durchführst. Eine saubere und intakte Oberfläche trägt dazu bei, die Funktionsfähigkeit und die Lebensdauer des Geräts zu erhalten.

Häufig gestellte Fragen

Für welche Anwendungen eignet sich der Schneider Electric A9F04216 Leitungsschutzschalter?

Der Leitungsschutzschalter ist ideal für den Schutz von Stromkreisen mit einem Nennstrom von 16 Ampere, insbesondere in Wohn- und Gewerbeinstallationen. Er schützt vor Überlast und Kurzschluss in Beleuchtungs- und Steckdosenstromkreisen und ist kompatibel mit FI-Schutzschaltern der Acti 9 Baureihe.

Wie erfolgt die Montage des Leitungsschutzschalters?

Die Montage erfolgt werkzeuglos auf einer 35 mm DIN-Hutschiene. Das frontseitig erreichbare Befestigungselement ermöglicht eine einfache und schnelle Installation sowie eine unkomplizierte Entnahme des Geräts, auch bei bereits installierter Phasenschiene.

Welche Sicherheitsmerkmale bietet der Leitungsschutzschalter?

Der Schalter verfügt über eine mechanische Fehlermeldeanzeige (VisiTrip), die Auslösungen durch Überlast oder Kurzschluss anzeigt. Die sichere Kontaktanzeige (VisiSafe) signalisiert mit grüner Markierung die Spannungsfreiheit auf der Abgangsseite. Zudem sind die Klemmen mit IP20-Schutz gegen Berührung ausgestattet und besitzen eine mitfahrende Isolationsabdeckung.

Unser Tipp für dich

Mit dem Schneider Electric A9F04216 Leitungsschutzschalter erhältst du ein zuverlässiges und langlebiges Schutzgerät, das sich durch einfache Montage und hohe Sicherheit auszeichnet. Er ist eine solide Wahl, um deine Elektroinstallation effektiv vor Überstrom zu schützen und dabei flexibel in bestehende Systeme integriert zu werden.
