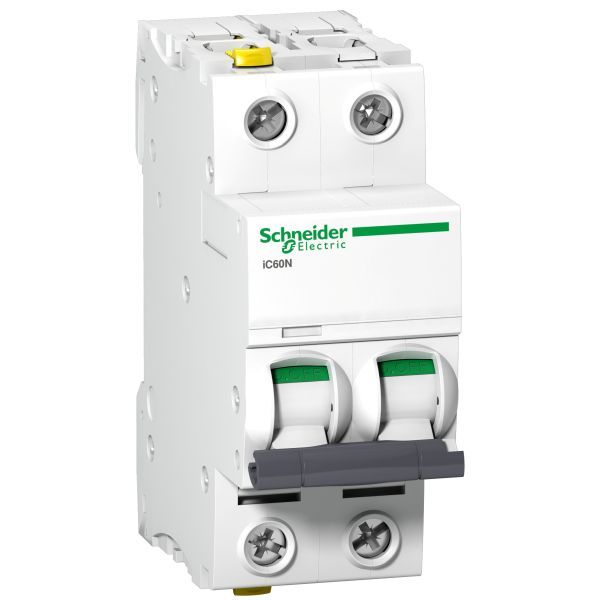

Schneider Electric A9F04210 Leitungsschutzschalter iC60N - Zuverlässiger Überstromschutz mit C-Charakteristik

Wenn du dein Zuhause oder deine Werkstatt sicher vor Überlastungen und Kurzschlüssen schützen möchtest, ist der Schneider Electric A9F04210 Leitungsschutzschalter iC60N die passende Lösung. Dieses hochwertige Schutzgerät sorgt dafür, dass deine elektrischen Anlagen zuverlässig abgesichert sind und im Fehlerfall schnell abschalten, um Schäden zu vermeiden.

Warum dieses System/Produkt?

Der Leitungsschutzschalter iC60N von Schneider Electric bietet dir einen effektiven Schutz gegen Überstrom und Kurzschluss. Mit seiner C-Charakteristik reagiert er besonders zuverlässig auf typische Lastspitzen, wie sie bei Haushaltsgeräten oder Elektrowerkzeugen auftreten können. So schützt er deine Leitungen und Geräte optimal vor Beschädigungen. Die thermomagnetische Auslöseeinheit gewährleistet eine präzise und schnelle Abschaltung im Fehlerfall, was deine Sicherheit im Alltag deutlich erhöht.

Darüber hinaus überzeugt der Leitungsschutzschalter durch seine robuste Bauweise und die bewährte Qualität von Schneider Electric. Die mechanische Fehlermeldeanzeige (VisiTrip) zeigt dir auf einen Blick, ob der Schalter ausgelöst hat, während die sichere Kontaktanzeige (VisiSafe) dir signalisiert, wann die Abgangsseite spannungsfrei ist. So hast du jederzeit volle Kontrolle über den Zustand deiner elektrischen Installation.

Technische Highlights & Montage

Die Montage des Leitungsschutzschalters gestaltet sich dank des frontseitig erreichbaren Hutschienen-Befestigungselements besonders einfach und werkzeuglos. Du kannst das Gerät problemlos auf einer Standard-DIN-Hutschiene installieren und bei Bedarf auch wieder entnehmen, ohne die Phasenschiene zu demontieren. Die Doppel-Anschlussklemme ermöglicht dir den Anschluss von Kabeln oder Stiftkammschienen sowohl von oben als auch von unten, was dir maximale Flexibilität bei der Installation bietet.

Die Sprungschaltung sorgt für ein verschleißarmes Schalten der Kontakte, was die Lebensdauer des Schalters erhöht. Mit einer Nennstromstärke von 10 Ampere und einer Betriebsspannung von 380 bis 415 Volt AC ist der Leitungsschutzschalter für viele Anwendungen im privaten und gewerblichen Bereich geeignet. Die Schutzart IP20 an den Klemmen gewährleistet einen Basisschutz gegen Berührung, während die mitfahrende Isolationsabdeckung zusätzlichen Schutz bietet.

Ideale Einsatzorte in deinem Zuhause

Der Schneider Electric A9F04210 Leitungsschutzschalter ist ideal für den Einsatz in Verteilungen von Wohngebäuden, Werkstätten oder kleinen Gewerbebetrieben. Er schützt Stromkreise, die mit Haushaltsgeräten, Beleuchtung oder Elektrowerkzeugen versorgt werden. Besonders dort, wo kurzzeitige Stromspitzen auftreten können, ist die C-Charakteristik von Vorteil, da sie eine zuverlässige Auslösung bei Überlast und Kurzschluss gewährleistet, ohne bei normalen Anlaufströmen unnötig auszulösen.

Auch in Kombination mit FI-Schutzschaltern der Baureihe Acti 9 iID oder dem FI Block Vigi iC60 lässt sich der Leitungsschutzschalter problemlos einsetzen, um einen umfassenden Schutz deiner elektrischen Anlage sicherzustellen. So kannst du deine Elektroinstallation modular erweitern und an deine individuellen Anforderungen anpassen.

Abmessungen & Technische Daten

Die folgenden technischen Daten geben dir einen präzisen Überblick über die wichtigsten Merkmale des Leitungsschutzschalters:

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer und zuverlässige Funktion solltest du den Leitungsschutzschalter regelmäßig auf sichtbare Verschmutzungen oder Beschädigungen prüfen. Die Oberfläche kannst du mit einem trockenen oder leicht feuchten Tuch reinigen, um Staub und Schmutz zu entfernen. Vermeide dabei den Einsatz von aggressiven Reinigungsmitteln oder Lösungsmitteln, da diese das Gehäuse beschädigen könnten.

Ebenso wichtig ist es, die Anschlussklemmen bei Wartungsarbeiten auf festen Sitz zu kontrollieren, um eine sichere elektrische Verbindung zu gewährleisten. Durch die robuste Bauweise und die mitfahrende Isolationsabdeckung bleibt der Schalter auch bei längerem Gebrauch zuverlässig geschützt.

Häufig gestellte Fragen

Für welche Anwendungen eignet sich der Leitungsschutzschalter Schneider Electric A9F04210?

Der Leitungsschutzschalter ist für den Schutz von Stromkreisen mit einem Nennstrom von 10 Ampere ausgelegt und eignet sich besonders für Haushaltsinstallationen, Werkstätten und kleine Gewerbebetriebe. Die C-Charakteristik macht ihn ideal für Stromkreise mit typischen Lastspitzen, wie sie bei Elektrowerkzeugen oder Beleuchtung auftreten.

Wie erfolgt die Montage des Leitungsschutzschalters?

Die Montage erfolgt werkzeuglos auf einer DIN-Hutschiene. Das frontseitig erreichbare Hutschienen-Befestigungselements ermöglicht eine einfache Installation und Entnahme des Geräts, auch bei bereits installierter Phasenschiene. Die Doppel-Anschlussklemme erlaubt flexible Anschlussmöglichkeiten von oben oder unten.

Kann der Leitungsschutzschalter mit FI-Schutzschaltern kombiniert werden?

Ja, der Leitungsschutzschalter ist kompatibel mit FI-Schutzschaltern der Baureihe Acti 9 iID sowie dem FI Block Vigi iC60. So kannst du deine elektrische Anlage modular erweitern und einen umfassenden Schutz gegen Fehlerströme und Überlast realisieren.

Unser Tipp für dich

Setze auf den Schneider Electric A9F04210 Leitungsschutzschalter iC60N, wenn du eine zuverlässige und einfach zu montierende Lösung für den Schutz deiner elektrischen Anlagen suchst. Die Kombination aus bewährter Technik, flexibler Anschlussmöglichkeit und klarer Fehleranzeige macht ihn zu einem unverzichtbaren Bauteil für deine Elektroinstallation. So bist du im Alltag bestens gegen Überlast und Kurzschluss abgesichert.
