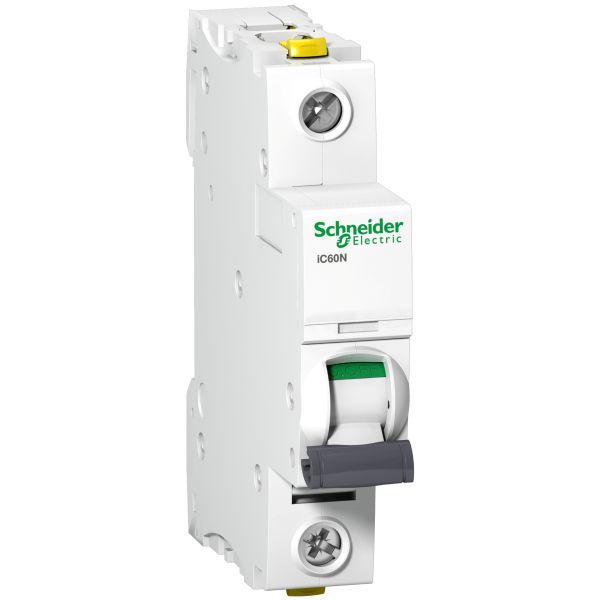

Schneider Electric A9F04101 Leitungsschutzschalter iC60N - Zuverlässiger Überstromschutz mit C-Charakteristik

Im Alltag und bei der Elektroinstallation ist es entscheidend, dass deine elektrische Anlage zuverlässig vor Überlast und Kurzschluss geschützt ist. Der Schneider Electric A9F04101 Leitungsschutzschalter iC60N mit 1-polig Ausführung und 1A Nennstrom bietet dir genau diesen Schutz. Er sorgt dafür, dass deine Leitungen und Geräte sicher vor Schäden bewahrt werden, ohne dabei unnötig auszulösen.

Warum dieses System/Produkt?

Der Leitungsschutzschalter von Schneider Electric ist speziell für den Einsatz in Wohn- und Gewerbeinstallationen konzipiert, bei denen eine präzise und sichere Absicherung erforderlich ist. Mit seiner C-Charakteristik reagiert er optimal auf typische Anlaufströme von Geräten, die kurzzeitig höhere Ströme ziehen, ohne sofort auszulösen. So schützt er deine Anlage effektiv vor Überstrom, ohne den Betrieb unnötig zu unterbrechen. Die thermomagnetische Auslöseeinheit gewährleistet dabei eine zuverlässige und schnelle Abschaltung im Fehlerfall.

Technische Highlights & Montage

Der Schneider Electric A9F04101 Leitungsschutzschalter überzeugt durch seine hochwertige technische Ausstattung. Er ist für eine Betriebsspannung von 220-240V V AC ausgelegt und besitzt eine Isolationsspannung von 500 V AC. Die Auslöseleistung beträgt 6 kA nach IEC/EN 60898-1 und 50 kA nach IEC/EN 60947-2, was einen sicheren Schutz bei Kurzschlussereignissen garantiert. Die Doppel-Anschlussklemme ermöglicht eine flexible Verdrahtung von oben oder unten, sowohl für Kabel als auch für Stiftkammschienen. Besonders praktisch ist die werkzeuglose Montage dank des frontseitig erreichbaren Hutschienen-Befestigungselements, das dir eine einfache Installation und schnelle Wartung ermöglicht.

Ideale Einsatzorte in deinem Zuhause

Dieser Leitungsschutzschalter eignet sich hervorragend für den Einsatz in deinem Sicherungskasten, um einzelne Stromkreise zuverlässig abzusichern. Er ist ideal für kleine Verbraucher mit geringem Strombedarf, wie Steuerstromkreise, Beleuchtungsanlagen oder elektronische Geräte, die einen Nennstrom von 1 Ampere benötigen. Durch seine kompakte Bauweise und die einfache Montage passt er in nahezu jede Verteilereinheit und sorgt dort für einen sicheren Betrieb.

Abmessungen & Technische Daten

Die kompakten Maße des Leitungsschutzschalters erleichtern die Integration in bestehende Verteiler. Die wichtigsten technischen Daten findest du in der folgenden Übersicht:

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer deines Leitungsschutzschalters empfiehlt es sich, die Geräteoberfläche regelmäßig mit einem trockenen oder leicht feuchten Tuch zu reinigen, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Lösungsmitteln, da diese die Kunststoffoberflächen angreifen können. Achte darauf, dass der Schalter während der Reinigung spannungsfrei ist, um Sicherheitsrisiken zu vermeiden. So bleibt dein Schutzschalter funktionstüchtig und optisch ansprechend.

Häufig gestellte Fragen

Für welche Anwendungen ist der Leitungsschutzschalter Schneider Electric A9F04101 geeignet?

Der Leitungsschutzschalter ist ideal für die Absicherung von Stromkreisen mit geringem Strombedarf, wie Steuerstromkreise, Beleuchtung oder kleine Verbraucher mit einem Nennstrom von 1 Ampere. Er schützt zuverlässig vor Überlast und Kurzschluss.

Wie erfolgt die Montage des Leitungsschutzschalters?

Die Montage erfolgt werkzeuglos auf einer 35 mm Hutschiene. Das frontseitig erreichbare Befestigungselement ermöglicht eine einfache Installation und auch eine unkomplizierte Entnahme bei Wartungsarbeiten.

Welche Schutzfunktionen bietet der Leitungsschutzschalter?

Der Leitungsschutzschalter verfügt über eine thermomagnetische Auslöseeinheit, die Überlast und Kurzschluss erkennt und den Stromkreis schnell unterbricht. Zusätzlich zeigt die mechanische Fehlermeldeanzeige (VisiTrip) Auslösungen an, während die Kontaktanzeige (VisiSafe) die Spannungsfreiheit auf der Abgangsseite signalisiert.

Unser Tipp für dich

Der Schneider Electric A9F04101 Leitungsschutzschalter ist die passende Wahl, wenn du eine zuverlässige, einfach zu montierende und präzise Absicherung für kleine Stromkreise suchst. Er bietet dir bewährte Qualität und Sicherheit von Schneider Electric und lässt sich flexibel in bestehende Verteilungen integrieren. Damit eignet sich der Artikel besonders für Heimwerker und Elektroinstallateure, die Wert auf eine professionelle und langlebige Lösung legen.
