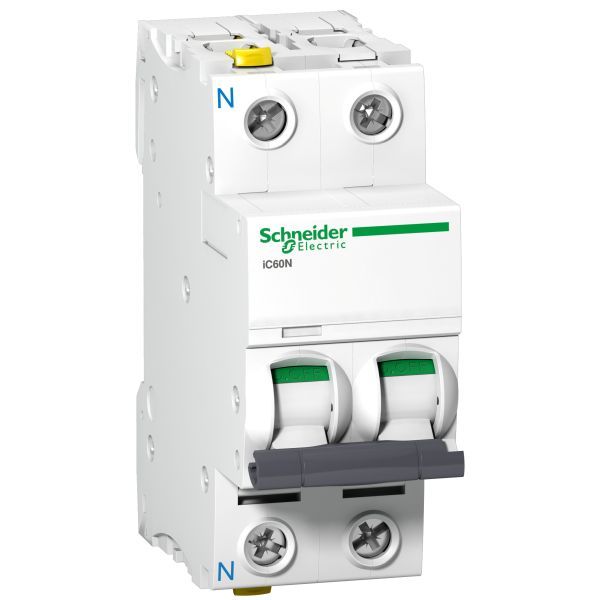

Schneider Electric A9F03610 Leitungsschutzschalter iC60N - Sicherer Überstromschutz mit B-Charakteristik für dein Zuhause

Wenn du deine Elektroinstallation zuverlässig vor Überlast und Kurzschluss schützen möchtest, ist der Schneider Electric A9F03610 Leitungsschutzschalter iC60N die passende Lösung. Er sorgt für Sicherheit und Stabilität in deinem Stromkreis und schützt deine Leitungen effektiv vor Schäden durch zu hohe Ströme.

Warum dieses System/Produkt?

Im Alltag ist es entscheidend, dass der Leitungsschutzschalter präzise und schnell auf Überstrom reagiert, um Schäden an elektrischen Anlagen und Geräten zu verhindern. Der Schneider Electric iC60N Leitungsschutzschalter mit B-Charakteristik bietet genau diese Sicherheit. Er ist speziell für den Schutz von Stromkreisen mit normalen Anlaufströmen konzipiert und gewährleistet eine zuverlässige Abschaltung bei Überlast oder Kurzschluss. Die Kombination aus bewährter thermomagnetischer Auslösetechnik und mechanischer Fehlermeldeanzeige macht ihn zu einem verlässlichen Partner in deiner Elektroinstallation.

Technische Highlights & Montage

Technisch überzeugt der Leitungsschutzschalter durch eine Nennstromstärke von 10 Ampere und eine Betriebsspannung von 220-240V Volt AC. Die B-Charakteristik sorgt für eine schnelle Auslösung bei Überströmen zwischen dem 3- und 5-fachen des Nennstroms, was ideal für Haushaltsstromkreise ist. Die Sprungschaltung garantiert ein verschleißarmes Schalten der Kontakte, was die Lebensdauer des Geräts verlängert. Die Doppel-Anschlussklemme ermöglicht eine flexible Verdrahtung von oben oder unten, was die Montage deutlich erleichtert. Besonders praktisch ist das frontseitig erreichbare Hutschienen-Befestigungselements, das eine werkzeuglose und schnelle Installation sowie eine einfache Entnahme des Schalters bei bereits installierter Phasenschiene erlaubt.

Ideale Einsatzorte in deinem Zuhause

Der Schneider Electric Leitungsschutzschalter eignet sich hervorragend für den Einsatz in Wohngebäuden, insbesondere in Verteilungen von Einfamilienhäusern, Wohnungen oder kleineren Gewerbeobjekten. Er schützt zuverlässig Stromkreise für Beleuchtung, Steckdosen und kleinere elektrische Verbraucher. Dank der kompakten Bauweise und der einfachen Montage auf der Hutschiene passt er in nahezu jede Unterverteilung. So kannst du sicherstellen, dass deine Elektroinstallation den aktuellen Sicherheitsanforderungen entspricht und deine Geräte vor Schäden durch Überstrom geschützt sind.

Abmessungen & Technische Daten

Für die Planung und Installation sind die genauen Maße und technischen Daten des Leitungsschutzschalters entscheidend. Der Schneider Electric A9F03610 ist mit einer Breite von 17,5 mm ausgelegt, was einem 1-polig Modul plus Neutralleiter entspricht. Die Bauhöhe beträgt 81 mm, die Bautiefe 70 mm. Die Anschlussquerschnitte sind für Leiter bis 25 mm² geeignet, was eine flexible Verdrahtung ermöglicht. Die Isolationsspannung liegt bei 500 V AC, die Bemessungsabschaltfähigkeit bei 6 kA gemäß IEC/EN 60898-1 und 10 kA gemäß IEC/EN 60947-2. Die Schutzart der Klemmen ist IP20, was einen Basisschutz gegen Berührung bietet.

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer und zuverlässige Funktion solltest du den Leitungsschutzschalter regelmäßig auf sichtbare Verschmutzungen oder Beschädigungen prüfen. Die Reinigung erfolgt am besten mit einem trockenen, weichen Tuch, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Feuchtigkeit, da diese die elektrischen Bauteile beeinträchtigen können. Eine saubere und gut zugängliche Installation erleichtert zudem die Wartung und den Austausch bei Bedarf.

Häufig gestellte Fragen

Wie funktioniert die mechanische Fehlermeldeanzeige (VisiTrip)?

Die VisiTrip-Anzeige zeigt dir auf der Vorderseite des Leitungsschutzschalters an, ob dieser ausgelöst hat. Bei Auslösung durch Überlast oder Kurzschluss springt die Anzeige sichtbar heraus, sodass du schnell erkennen kannst, welcher Stromkreis betroffen ist. Dies erleichtert die Fehlersuche und erhöht die Sicherheit bei der Wartung.

Kann ich den Leitungsschutzschalter mit FI-Schutzschaltern kombinieren?

Ja, der Leitungsschutzschalter iC60N ist kompatibel mit FI-Schutzschaltern der Baureihe Acti 9 iID sowie dem FI Block Vigi iC60 von Schneider Electric. Diese Kombination bietet umfassenden Schutz gegen Fehlerströme und Überlast, was besonders in Wohnbereichen empfohlen wird.

Wie einfach ist die Montage des Schalters?

Die Montage erfolgt werkzeuglos auf einer 35 mm Hutschiene. Das frontseitig erreichbare Befestigungselement ermöglicht eine schnelle und sichere Anbringung sowie eine einfache Entnahme des Geräts, auch wenn bereits eine Phasenschiene installiert ist. Die Doppel-Anschlussklemme erlaubt flexible Verdrahtung von oben oder unten.

Unser Tipp für dich

Der Schneider Electric A9F03610 Leitungsschutzschalter iC60N ist ideal für alle, die eine zuverlässige und einfach zu installierende Lösung für den Schutz ihrer Elektroinstallation suchen. Er verbindet bewährte Technik mit praktischen Funktionen wie der mechanischen Fehlermeldeanzeige und der werkzeuglosen Montage. Damit eignet sich dieser Leitungsschutzschalter besonders für den Einsatz in Wohngebäuden und kleineren Gewerbeobjekten, wo Sicherheit und Bedienkomfort im Vordergrund stehen.
