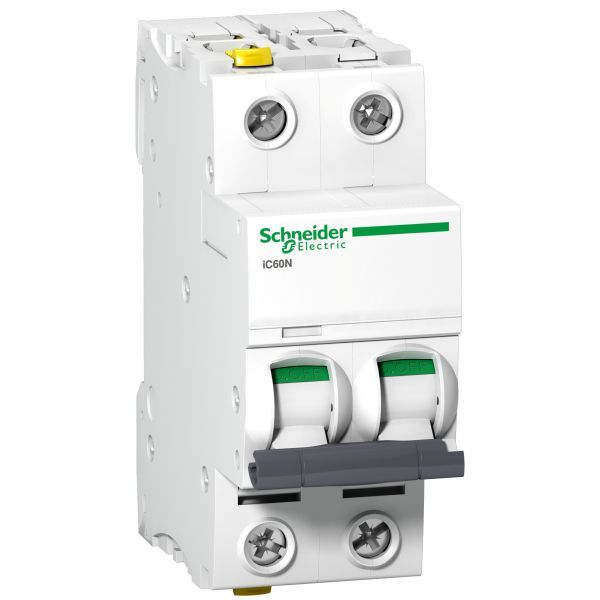

Schneider Electric A9F03210 Leitungsschutzschalter iC60N, 2P, 10A, B-Charakteristik - Zuverlässiger Schutz für deine Elektroinstallation

Wenn du deine Elektroinstallation vor Überlast und Kurzschluss schützen möchtest, ist der Schneider Electric A9F03210 Leitungsschutzschalter iC60N die ideale Lösung. Dieses hochwertige Gerät sorgt für Sicherheit und Zuverlässigkeit in deinem Zuhause oder bei handwerklichen Projekten, indem es Stromkreise effektiv absichert und so Schäden an Leitungen und Geräten verhindert.

Warum dieses System/Produkt?

Der Leitungsschutzschalter von Schneider Electric bietet dir einen verlässlichen Schutz vor Überstrom und Kurzschluss. Mit seiner B-Charakteristik reagiert er besonders schnell auf Überlastungen, die typischerweise in Wohn- und Leichtindustrieanlagen auftreten. Die zweipolige Ausführung ermöglicht die Absicherung von Stromkreisen mit einer Nennstromstärke von 10 Ampere bei Betriebsspannungen von 380 bis 415 Volt AC. Dank der thermomagnetischen Auslöseeinheit schützt der Schalter deine Elektroinstallation effizient und minimiert das Risiko von elektrischen Schäden.

Darüber hinaus überzeugt der iC60N Leitungsschutzschalter durch seine robuste Bauweise und die Einhaltung hoher Sicherheitsstandards. Er ist nach den Normen IEC/EN 60898-1 und IEC/EN 60947-2 zertifiziert und trägt das VDE-Zertifikat, was dir zusätzliche Sicherheit und Qualität garantiert. Die Kombination aus bewährter Technik und moderner Ausstattung macht dieses Produkt zu einer zuverlässigen Wahl für den Schutz deiner elektrischen Anlagen.

Technische Highlights & Montage

Die Montage des Leitungsschutzschalters gestaltet sich dank des frontseitig erreichbaren Hutschienen-Befestigungselements besonders einfach und werkzeuglos. Dies erleichtert nicht nur die Installation, sondern auch die Wartung und den Austausch des Geräts. Die Doppel-Anschlussklemme ermöglicht flexible Anschlussmöglichkeiten von oben oder unten, sowohl für Kabel als auch für Stiftkammschienen, was die Integration in bestehende Systeme vereinfacht.

Ein weiteres technisches Highlight ist die Sprungschaltung, die für ein verschleißarmes Schalten der Kontakte sorgt und somit die Lebensdauer des Schalters verlängert. Die mitfahrende Isolationsabdeckung erhöht die Sicherheit bei der Handhabung, indem sie Berührungen an spannungsführenden Teilen verhindert. Die mechanische Fehlermeldeanzeige (VisiTrip) informiert dich zuverlässig über Auslösungen durch Überlast oder Kurzschluss, während die grüne Kontaktanzeige (VisiSafe) die Spannungsfreiheit auf der Abgangsseite signalisiert.

Der Leitungsschutzschalter ist kompatibel mit FI-Schutzschaltern der Baureihe Acti 9 iID sowie dem FI Block Vigi iC60 und kann durch anreihbare Hilfsmodule erweitert werden, die zusätzliche Funktionen wie Schaltstellungsanzeige oder Fehlerauslösung bieten. Diese Flexibilität macht das System besonders vielseitig und anpassbar an deine individuellen Anforderungen.

Ideale Einsatzorte in deinem Zuhause

Der Schneider Electric A9F03210 Leitungsschutzschalter ist optimal geeignet für den Einsatz in Wohngebäuden, kleinen Gewerbebetrieben und Heimwerkerprojekten, bei denen eine zuverlässige Absicherung von Stromkreisen erforderlich ist. Er schützt beispielsweise Steckdosenkreise, Beleuchtungsanlagen oder kleinere Maschinen und Geräte vor Überlast und Kurzschluss.

Dank seiner zweipoligen Ausführung und der B-Charakteristik ist der Schalter besonders gut für Stromkreise mit normalen Anlaufströmen geeignet, wie sie in Haushalten und Werkstätten üblich sind. Die einfache Montage auf Hutschienen macht ihn zur praktischen Wahl für Verteilungen in Kellerräumen, Hausanschlusskästen oder Schalttafeln, wo eine übersichtliche und sichere Installation gefragt ist.

Abmessungen & Technische Daten

Die technischen Daten des Schneider Electric A9F03210 Leitungsschutzschalters sind präzise auf die Anforderungen moderner Elektroinstallationen abgestimmt. Die kompakten Maße ermöglichen eine platzsparende Integration in Verteilungen.

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer und zuverlässige Funktion solltest du den Leitungsschutzschalter regelmäßig auf sichtbare Verschmutzungen und Beschädigungen prüfen. Die Oberfläche kannst du mit einem trockenen oder leicht feuchten Tuch reinigen, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Lösungsmitteln, da diese die Kunststoffgehäuse beschädigen können.

Ebenso wichtig ist es, die Anschlussklemmen bei Wartungsarbeiten auf festen Sitz zu überprüfen, um eine sichere elektrische Verbindung zu gewährleisten. Die mechanische Fehlermeldeanzeige (VisiTrip) sollte frei von Verschmutzungen sein, damit Auslösungen klar erkennbar bleiben. So bleibt dein Leitungsschutzschalter dauerhaft funktionstüchtig und sicher im Betrieb.

Häufig gestellte Fragen

Für welche Anwendungen ist der Leitungsschutzschalter Schneider Electric A9F03210 besonders geeignet?

Entscheidend ist, dass der Schalter mit seiner B-Charakteristik und dem Nennstrom von 10 A ideal für den Schutz von Stromkreisen in Wohngebäuden, kleinen Gewerbebetrieben und Werkstätten geeignet ist. Er schützt vor Überlast und Kurzschluss in typischen Haushalts- und Leichtindustrieanwendungen.

Wie erfolgt die Montage des Leitungsschutzschalters?

Die Montage erfolgt werkzeuglos auf einer Hutschiene dank des frontseitig erreichbaren Befestigungselements. Die Doppel-Anschlussklemme erlaubt flexible Anschlüsse von oben oder unten, was die Installation und den Austausch vereinfacht.

Welche Sicherheitsmerkmale bietet der Leitungsschutzschalter?

Der Schalter verfügt über eine mechanische Fehlermeldeanzeige (VisiTrip) zur schnellen Erkennung von Auslösungen und eine grüne Kontaktanzeige (VisiSafe), die die Spannungsfreiheit auf der Abgangsseite signalisiert. Die mitfahrende Isolationsabdeckung schützt vor Berührungen spannungsführender Teile.

Unser Tipp für dich

Setze auf den Schneider Electric A9F03210 Leitungsschutzschalter, wenn du eine zuverlässige, einfach zu montierende und sichere Lösung für den Überstromschutz in deinem Zuhause oder Projekt suchst. Die Kombination aus bewährter Technik, flexibler Anschlussmöglichkeit und klarer Fehleranzeige macht ihn zu einem unverzichtbaren Bauteil in jeder Elektroverteilung. So schützt du deine Anlage effektiv und kannst dich auf eine lange Lebensdauer verlassen.
