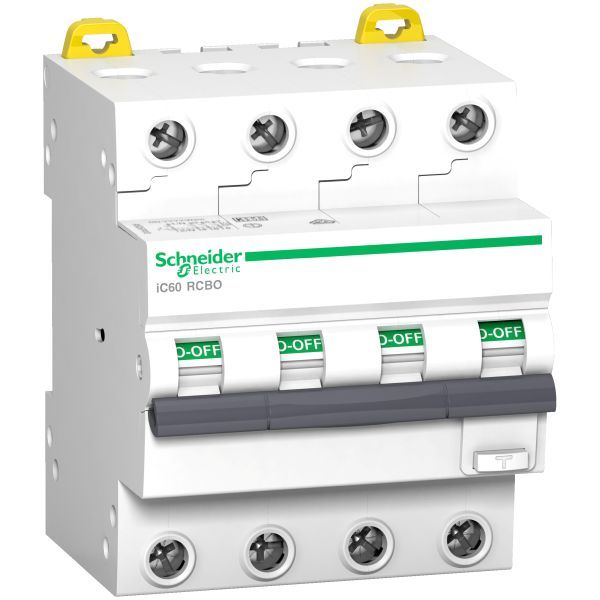

Schneider Electric A9D67432 FI/LS-Schalter iC60N - Zuverlässiger Schutz mit 4-polig C-Charakteristik und 30mA Fehlerstrom

In deinem Zuhause oder bei handwerklichen Projekten ist der Schutz vor elektrischen Fehlerströmen und Überlastungen essenziell. Der Schneider Electric A9D67432 FI/LS-Schalter iC60N bietet dir eine integrierte Lösung, die Fehlerstrom- und Leitungsschutz in einem Gerät vereint. So schützt du deine elektrischen Anlagen zuverlässig vor Kurzschluss, Überlast und gefährlichen Fehlerströmen.

Warum dieses System/Produkt?

Der Schneider Electric FI/LS-Schalter kombiniert die Funktionen eines Fehlerstromschutzschalters mit denen eines Leitungsschutzschalters. Diese Kombination sorgt dafür, dass sowohl Fehlerströme ab 30mA als auch Überströme bis 32A sicher erkannt und unterbrochen werden. Im Alltag bedeutet das für dich mehr Sicherheit für deine Familie und deine elektrischen Geräte. Die C-Charakteristik ermöglicht zudem eine schnelle und präzise Abschaltung bei kurzzeitigen Überlasten, wie sie etwa beim Einschalten von Motoren oder größeren Verbrauchern auftreten können. So schützt du deine Installation vor Schäden und vermeidest unnötige Ausfälle.

Technische Highlights & Montage

Der FI/LS-Schalter ist 4-polig ausgeführt und arbeitet mit einer Nennspannung von 230 V AC sowie einer Isolationsspannung von 500 V AC. Die thermomagnetische Auslöseeinheit sorgt für eine zuverlässige und verschleißarme Schaltung dank Sprungschaltung der Kontakte. Eine mechanisch getrennte rote Anzeige signalisiert dir sofort, wenn der Schalter ausgelöst hat - sei es durch Überstrom oder Fehlerstrom. Die grüne Markierung am Schaltknebel zeigt dir klar die Schaltstellung an. Für die regelmäßige Funktionsprüfung steht eine Prüftaste zur Verfügung. Die Montage erfolgt werkzeuglos und linksseitig am Gerät, was dir eine einfache und schnelle Installation ermöglicht. Optional kannst du Hilfsmodule wie Hilfsschalter oder Fehlermeldeschalter anreihen, um den Status an eine Steuerung weiterzugeben.

Ideale Einsatzorte in deinem Zuhause

Der Schneider Electric FI/LS-Schalter ist ideal für den Einsatz in Wohngebäuden, insbesondere in Endstromkreisen, die eine erhöhte Sicherheit erfordern. Er schützt Steckdosenkreise, Beleuchtungsanlagen und elektrische Verbraucher zuverlässig vor Überlast und Fehlerströmen. Besonders in Feuchträumen, Küchen oder Außenbereichen, wo das Risiko von Erdschlussströmen höher ist, bietet dieser Schalter optimalen Schutz. Auch in Werkstätten oder Hobbyräumen sorgt er für Sicherheit bei der Nutzung von Elektrowerkzeugen und Maschinen.

Abmessungen & Technische Daten

Die kompakten Maße und technischen Eckdaten des FI/LS-Schalter sind entscheidend für die Planung und Integration in deinen Verteilerkasten.

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer und zuverlässige Funktion solltest du den FI/LS-Schalter regelmäßig auf sichtbare Verschmutzungen überprüfen. Die Reinigung erfolgt am besten mit einem trockenen oder leicht feuchten Tuch, um Staub und Schmutz zu entfernen. Vermeide den Einsatz aggressiver Reinigungsmittel oder Flüssigkeiten, die in das Gerät eindringen könnten. Die Prüftaste solltest du in regelmäßigen Abständen betätigen, um die Funktionsfähigkeit des Schutzschalters sicherzustellen. So gewährleistest du dauerhaft den Schutz deiner elektrischen Anlage.

Häufig gestellte Fragen

Was bedeutet die C-Charakteristik des FI/LS-Schalter?

Die C-Charakteristik beschreibt das Auslöseverhalten des Leitungsschutzschalters bei Überlast. Sie ist besonders geeignet für Stromkreise mit moderaten Einschaltströmen, wie sie bei Haushaltsgeräten oder Elektrowerkzeugen auftreten. Dadurch wird ein unnötiges Auslösen bei kurzzeitigen Stromspitzen vermieden, während ein zuverlässiger Schutz bei echten Überlastungen gewährleistet bleibt.

Wie funktioniert die Prüftaste am FI/LS-Schalter?

Die Prüftaste simuliert einen Fehlerstrom, um die Auslösefunktion des Schutzschalters zu überprüfen. Durch regelmäßiges Betätigen kannst du sicherstellen, dass der FI/LS-Schalter im Ernstfall korrekt auslöst und somit deine Sicherheit gewährleistet ist. Es wird empfohlen, diese Prüfung mindestens einmal im Quartal durchzuführen.

Kann ich den FI/LS-Schalter selbst montieren?

Die Montage des Schneider Electric FI/LS-Schalter ist dank werkzeugloser linksseitiger Befestigung einfach gestaltet. Dennoch solltest du die Installation nur durchführen, wenn du über entsprechende elektrotechnische Kenntnisse verfügst und die geltenden Sicherheitsvorschriften beachtest. Im Zweifelsfall empfiehlt sich die Beauftragung eines Fachmanns.

Unser Tipp für dich

Der Schneider Electric A9D67432 FI/LS-Schalter iC60N ist die passende Wahl für alle, die in ihrem Zuhause oder kleinen Gewerbeinstallationen einen zuverlässigen Schutz vor Fehlerströmen und Überlast suchen. Mit seiner robusten Bauweise, einfachen Montage und klaren Statusanzeigen bietet er dir Sicherheit und Komfort in einem Gerät. Achte bei der Auswahl auf die passenden technischen Werte, um den Schutz optimal auf deine Bedürfnisse abzustimmen.
