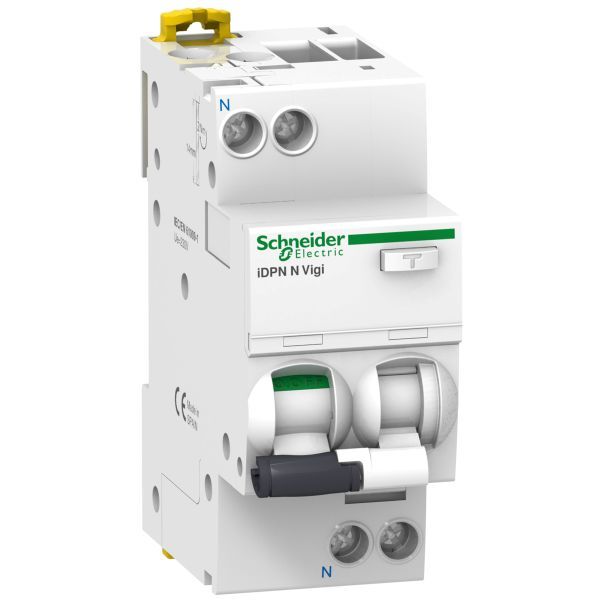

Schneider Electric A9D56610 FI/LS-Schalter iDPN N Vigi - Zuverlässiger Schutz für deine Elektroinstallation

In deinem Zuhause oder bei handwerklichen Projekten ist Sicherheit das A und O. Der Schneider Electric A9D56610 FI/LS-Schalter iDPN N Vigi bietet dir eine zuverlässige Lösung, um deine elektrischen Anlagen effektiv vor Überströmen und Fehlerströmen zu schützen. Mit diesem Gerät kannst du sicherstellen, dass deine Stromkreise optimal überwacht und bei Störungen schnell abgeschaltet werden.

Warum dieses System/Produkt?

Der FI/LS-Schalter von Schneider Electric vereint zwei wichtige Schutzfunktionen in einem Gerät: Fehlerstromschutz und Leitungsschutz. Das bedeutet, dass er sowohl vor gefährlichen Fehlerströmen schützt, die durch Isolationsfehler oder Erdschlüsse entstehen können, als auch vor Überlastungen und Kurzschlüssen in deinen Stromkreisen. Diese Kombination erhöht die Sicherheit in deinem Zuhause deutlich und minimiert das Risiko von Stromunfällen oder Bränden. Zudem sorgt die B-Charakteristik für eine schnelle und präzise Auslösung bei Überströmen, was besonders bei empfindlichen elektrischen Geräten von Vorteil ist.

Technische Highlights & Montage

Der Schneider Electric A9D56610 ist ein 1-polig plus Neutralleiter (1P+N) FI/LS-Schalter mit einem Nennstrom von 10 Ampere und einer Auslösestromstärke von 30 Milliampere, was den Schutzklasse Typ A entspricht. Die Betriebsspannung liegt bei 230 Volt AC, die Isolationsspannung bei 400 Volt AC. Die thermomagnetische Auslöseeinheit sorgt für eine zuverlässige und verschleißarme Schaltung der Kontakte. Besonders praktisch ist die mechanisch getrennte rote Anzeige, die dir sofort anzeigt, ob der Schalter aufgrund eines Fehlerstroms oder Überstroms ausgelöst hat. Die grüne Markierung am Schaltknebel zeigt dir klar die Schaltstellung an. Für die Montage ist eine werkzeuglose Befestigung auf der linken Seite des Gerätes vorgesehen, was die Installation schnell und unkompliziert macht. Optional kannst du verschiedene Hilfsmodule wie Unterspannungs- oder Überspannungsauslöser anreihen, um den Schutz individuell zu erweitern.

Ideale Einsatzorte in deinem Zuhause

Dieser FI/LS-Schalter eignet sich besonders für den Einsatz in Endstromkreisen, in denen sowohl Personenschutz als auch Schutz der elektrischen Leitungen wichtig sind. Typische Einsatzorte sind Wohnräume, Küchen, Badezimmer oder Außenbereiche, in denen elektrische Geräte betrieben werden. Auch in Werkstätten oder Hobbyräumen bietet der Schalter zuverlässigen Schutz vor elektrischen Gefahren. Durch seine kompakte Bauweise passt er problemlos in Verteilungen und Schalttafeln, die in privaten oder kleinen gewerblichen Installationen verwendet werden.

Abmessungen & Technische Daten

Für die Planung und Installation sind die genauen Maße und technischen Daten entscheidend. Der FI/LS-Schalter ist mit einer Breite von 44 mm ausgeführt und entspricht den Normen IEC/EN 61009-2-1 sowie IEC/EN 60947-2. Die Schutzklasse Typ A gewährleistet die Erkennung von Wechsel- und pulsierenden Gleichfehlerströmen. Die Auslösecharakteristik B sorgt für eine schnelle Reaktion bei Überströmen bis zu 6 kA. Die Betriebsspannung beträgt 230 V AC, die Isolationsspannung 400 V AC. Die Auslösestromstärke liegt bei 30 mA, was einen hohen Personenschutz garantiert.

Tipps zur Reinigung & Pflege

Um die Funktionstüchtigkeit und das Erscheinungsbild deines FI/LS-Schalter langfristig zu erhalten, empfiehlt sich eine regelmäßige Sichtprüfung. Reinige das Gerät vorsichtig mit einem trockenen oder leicht feuchten Tuch, um Staub und Schmutz zu entfernen. Vermeide aggressive Reinigungsmittel oder Flüssigkeiten, die in das Gerät eindringen könnten. Die Prüftaste solltest du regelmäßig betätigen, um die Funktionsfähigkeit des Schutzschalters sicherzustellen. So kannst du frühzeitig erkennen, ob der Schalter ordnungsgemäß auslöst und deine Sicherheit gewährleistet bleibt.

Häufig gestellte Fragen

Was bedeutet die B-Charakteristik bei diesem FI/LS-Schalter?

Die B-Charakteristik beschreibt das Auslöseverhalten bei Überströmen. Sie sorgt dafür, dass der Schalter bei Überlastungen und Kurzschlüssen schnell anspricht, was besonders für Stromkreise mit empfindlichen Geräten oder Motoren geeignet ist. So wird ein zuverlässiger Schutz gewährleistet, ohne dass es zu unnötigen Auslösungen kommt.

Wie funktioniert die Prüftaste am FI/LS-Schalter?

Die Prüftaste simuliert einen Fehlerstrom, um die Auslösefunktion des Schalters zu überprüfen. Durch regelmäßiges Betätigen dieser Taste kannst du sicherstellen, dass der Schutzmechanismus einwandfrei funktioniert und im Ernstfall zuverlässig auslöst. Dies ist eine einfache und wichtige Maßnahme zur Erhaltung der Sicherheit in deiner Elektroinstallation.

Kann ich den FI/LS-Schalter selbst montieren?

Die Montage des FI/LS-Schalter ist durch die werkzeuglose linksseitige Befestigung einfach gestaltet. Dennoch sollte die Installation von einer fachkundigen Person durchgeführt werden, um die Einhaltung aller Sicherheitsvorschriften und Normen zu gewährleisten. So stellst du sicher, dass der Schutzschalter korrekt angeschlossen ist und zuverlässig arbeitet.

Unser Tipp für dich

Der Schneider Electric A9D56610 FI/LS-Schalter iDPN N Vigi ist ideal für alle, die eine kompakte und zuverlässige Schutzlösung für ihre Elektroinstallation suchen. Er verbindet Personenschutz mit Leitungsschutz in einem Gerät und bietet durch seine technischen Merkmale und einfache Montage einen echten Mehrwert. Wenn du deine Stromkreise sicher und normgerecht absichern möchtest, ist dieser FI/LS-Schalter eine ausgezeichnete Wahl.
