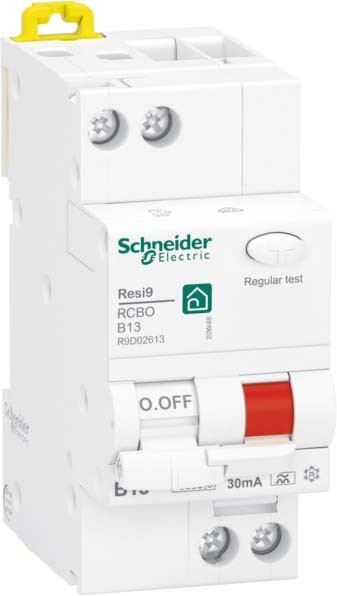

Schneider Electric R9D02613 FI/LS-Schalter Resi9 - Zuverlässiger Schutz mit 13A, Typ A und 30mA Fehlerstrom

In deinem Zuhause oder deiner Werkstatt ist Sicherheit das A und O. Ein plötzlicher Stromfehler kann nicht nur Geräte beschädigen, sondern auch Menschen gefährden. Der Schneider Electric R9D02613 FI/LS-Schalter Resi9 bietet dir eine zuverlässige Lösung, um genau solche Risiken zu minimieren. Mit seiner Kombination aus Fehlerstrom- und Leitungsschutzschalter schützt er dich effektiv vor Stromschlägen und Überlastungen.

Warum dieses System/Produkt?

Der FI/LS-Schalter Resi9 von Schneider Electric vereint zwei wichtige Schutzfunktionen in einem Gerät: den Fehlerstromschutzschalter (FI) und den Leitungsschutzschalter (LS). So bist du sowohl vor gefährlichen Fehlerströmen als auch vor Überlast und Kurzschluss geschützt. Die B-Charakteristik des Leitungsschutzschalters sorgt dafür, dass er besonders empfindlich auf schnelle Stromspitzen reagiert, was ideal für Haushalts- und leichte Gewerbeanwendungen ist. Mit einem Nennfehlerstrom von 30 mA und dem Typ A bist du auch gegen pulsierende Gleichfehlerströme abgesichert, die bei modernen elektronischen Geräten auftreten können. Die mechanischen roten Anzeigen an der Frontseite zeigen dir klar und schnell, ob der Schutzschalter ausgelöst hat, sodass du im Fehlerfall sofort reagieren kannst.

Technische Highlights & Montage

Der Schneider Electric R9D02613 ist ein einpoliger Schalter mit Neutralleiter (1P+N) und für eine Nennstromstärke von 13 Ampere ausgelegt. Er arbeitet bei einer Betriebsspannung von 230 Volt Wechselstrom und einer Frequenz von 50 Hz. Das Bemessungsausschaltvermögen beträgt 10 kA, was bedeutet, dass der Schalter auch bei hohen Kurzschlussströmen zuverlässig auslöst und so deine Elektroinstallation schützt. Die Montage erfolgt einfach auf einer Hutschiene, was die Installation in Verteilungen und Sicherungskästen unkompliziert macht. Die Neutralleiterposition ist links, was bei der Planung der Verdrahtung berücksichtigt werden sollte. Die kompakte Bauform mit einer Breite von 44,5 mm ermöglicht eine platzsparende Integration in bestehende Systeme. Die Farbe RAL 9003 sorgt für eine klare und professionelle Optik in deinem Sicherungskasten.

Ideale Einsatzorte in deinem Zuhause

Dieser FI/LS-Schalter eignet sich hervorragend für den Schutz von Stromkreisen in Wohngebäuden, insbesondere in Bereichen mit erhöhtem Risiko für Fehlerströme, wie Küchen, Badezimmer oder Werkstätten. Auch für kleine Gewerbebetriebe, in denen elektrische Geräte mit elektronischen Komponenten verwendet werden, ist der Typ A Schutz ideal. Er schützt dich und deine Familie oder Mitarbeiter vor gefährlichen Stromunfällen und sorgt gleichzeitig für den Schutz deiner elektrischen Geräte vor Überlast und Kurzschluss. Dank der kompakten Bauweise passt der Schalter in nahezu jede Verteilung und ist somit flexibel einsetzbar.

Abmessungen & Technische Daten

Die folgenden technischen Daten geben dir einen genauen Überblick über die Eigenschaften des Schneider Electric R9D02613 FI/LS-Schalters:

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer und zuverlässige Funktion solltest du den FI/LS-Schalter regelmäßig auf sichtbare Beschädigungen oder Verschmutzungen prüfen. Die Oberfläche kannst du mit einem trockenen oder leicht feuchten Tuch reinigen, um Staub und Schmutz zu entfernen. Vermeide aggressive Reinigungsmittel oder Wasser, um die elektrischen Bauteile nicht zu beschädigen. Eine saubere und intakte Anzeige erleichtert dir die schnelle Erkennung von Auslösungen und trägt zur Sicherheit bei. Zudem empfiehlt es sich, die Funktion des Schutzschalters in regelmäßigen Abständen durch einen Fachmann prüfen zu lassen.

Häufig gestellte Fragen

Was bedeutet die B-Charakteristik bei diesem FI/LS-Schalter?

Die B-Charakteristik beschreibt das Auslöseverhalten des Leitungsschutzschalters bei Überlast und Kurzschluss. Sie reagiert schnell auf Stromspitzen, die typischerweise bei Haushaltsgeräten auftreten, und schützt so zuverlässig vor Schäden in der Elektroinstallation.

Für welche Anwendungen ist der Typ A Fehlerstromschutz geeignet?

Der Typ A Fehlerstromschutz erkennt neben Wechsel- auch pulsierende Gleichfehlerströme, die bei elektronischen Geräten wie Waschmaschinen, Computern oder LED-Beleuchtung auftreten können. Dadurch bietet er einen erweiterten Schutz in modernen Haushalten und kleinen Gewerbebetrieben.

Wie erfolgt die Montage des FI/LS-Schalters?

Der Schalter wird auf einer genormten Hutschiene im Sicherungskasten montiert. Die Neutralleiterposition ist links, was bei der Verdrahtung zu beachten ist. Die kompakte Bauform erleichtert die Integration in bestehende Verteilungen.

Unser Tipp für dich

Setze auf den Schneider Electric R9D02613 FI/LS-Schalter Resi9, wenn du eine zuverlässige und platzsparende Schutzlösung für deine Elektroinstallation suchst. Er kombiniert Fehlerstrom- und Leitungsschutz in einem Gerät, ist einfach zu montieren und bietet dir Sicherheit für dein Zuhause oder deinen Betrieb. So kannst du beruhigt sein, dass deine elektrische Anlage optimal geschützt ist.
