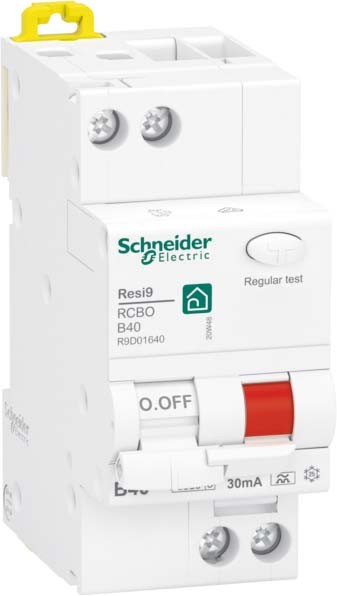

Schneider Electric R9D01640 FI/LS-Schalter Resi9 - Zuverlässiger Schutz mit 40A, Typ A und 30mA Fehlerstrom

In deinem Zuhause ist Sicherheit das A und O, besonders wenn es um den Schutz vor elektrischen Fehlerströmen geht. Der Schneider Electric R9D01640 FI/LS-Schalter Resi9 bietet dir eine zuverlässige Kombination aus Fehlerstrom- und Leitungsschutz in einem Gerät. So schützt du deine elektrischen Anlagen effektiv vor Überlastungen und Fehlerströmen und erhöhst die Sicherheit für dich und deine Familie.

Warum dieses System/Produkt?

Der FI/LS-Schalter Resi9 von Schneider Electric vereint zwei wichtige Schutzfunktionen in einem kompakten Modul: den Fehlerstromschutzschalter (FI) und den Leitungsschutzschalter (LS). Mit einer Nennstromstärke von 40 Ampere und einer B-Charakteristik ist er ideal für den Schutz von Stromkreisen mit moderaten Einschaltströmen. Der integrierte Fehlerstromschutz mit einem Nennfehlerstrom von 30 mA vom Typ A erkennt sowohl Wechsel- als auch pulsierende Gleichfehlerströme und sorgt so für einen umfassenden Schutz vor Stromschlägen und Bränden. Die mechanischen roten Anzeigen an der Frontseite informieren dich sofort über eine Auslösung des LS- oder FI-Schutzschalters, was eine schnelle Fehlererkennung und Wartung ermöglicht. Damit bietet dir dieses Produkt eine sichere und übersichtliche Lösung für deine Elektroinstallation.

Technische Highlights & Montage

Der Schneider Electric R9D01640 ist für eine Betriebsspannung von 230 Volt AC und eine Frequenz von 50 Hz ausgelegt. Das Bemessungsausschaltvermögen beträgt 6 kA, was bedeutet, dass der Schalter Kurzschlussströme bis zu diesem Wert sicher unterbrechen kann. Die B-Charakteristik sorgt für eine schnelle Auslösung bei Überlastungen und Kurzschlüssen, ohne bei normalen Einschaltströmen zu reagieren. Die Montage erfolgt einfach auf einer Hutschiene, wobei die Neutralleiterposition links vorgesehen ist. Die kompakte Bauform mit einer Breite von 44,5 mm ermöglicht eine platzsparende Installation im Verteiler. Die Farbgebung in RAL 9003 sorgt für eine harmonische Integration in moderne Verteilerkästen. Die Installation sollte von einem qualifizierten Elektriker durchgeführt werden, um die korrekte Verdrahtung und Funktion sicherzustellen.

Ideale Einsatzorte in deinem Zuhause

Der FI/LS-Schalter Resi9 eignet sich besonders für den Einsatz in Wohngebäuden, um einzelne Stromkreise zuverlässig abzusichern. Typische Einsatzorte sind Steckdosenkreise, Beleuchtungsanlagen oder Haushaltsgeräte, die einen erhöhten Schutz benötigen. Dank des Typ A Fehlerstromschutzes ist der Schalter auch für den Schutz von Geräten mit elektronischen Komponenten wie Waschmaschinen oder Geschirrspülern geeignet. Er sorgt dafür, dass Fehlerströme schnell erkannt und abgeschaltet werden, bevor sie zu Gefahren führen können. Somit ist der Schalter eine wichtige Komponente für die Sicherheit in deinem Zuhause und schützt dich vor elektrischen Unfällen.

Abmessungen & Technische Daten

Die folgenden technischen Daten geben dir einen genauen Überblick über die Eigenschaften des FI/LS-Schalters:

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer und zuverlässige Funktion solltest du den FI/LS-Schalter regelmäßig auf sichtbare Verschmutzungen und Beschädigungen überprüfen. Die Oberfläche kannst du mit einem trockenen oder leicht feuchten Tuch reinigen, um Staub und Schmutz zu entfernen. Vermeide aggressive Reinigungsmittel oder Flüssigkeiten, die in das Gerät eindringen könnten. Eine regelmäßige Sichtprüfung der mechanischen Anzeigen hilft dir, Fehler schnell zu erkennen und gegebenenfalls einen Fachmann zur Wartung hinzuzuziehen. So bleibt dein Schutzschalter dauerhaft funktionstüchtig und sicher.

Häufig gestellte Fragen

Was bedeutet die B-Charakteristik beim FI/LS-Schalter?

Die B-Charakteristik beschreibt das Auslöseverhalten des Leitungsschutzschalters bei Überlast und Kurzschluss. Sie ist für Stromkreise mit normalen Einschaltströmen geeignet und sorgt für eine schnelle Abschaltung bei Fehlern, ohne bei normalen Anlaufströmen auszulösen.

Für welche Anwendungen ist der Typ A Fehlerstromschutz geeignet?

Der Typ A erkennt sowohl Wechsel- als auch pulsierende Gleichfehlerströme, die bei elektronischen Geräten auftreten können. Daher ist er besonders geeignet für Haushaltsgeräte mit elektronischen Steuerungen wie Waschmaschinen, Geschirrspüler oder LED-Beleuchtung.

Wie erkenne ich, ob der FI/LS-Schalter ausgelöst hat?

Der Schalter verfügt über mechanische rote Anzeigen an der Frontseite, die bei Auslösung des Leitungsschutz- oder Fehlerstromschutzschalters sichtbar werden. So kannst du schnell feststellen, welcher Schutz ausgelöst hat und entsprechende Maßnahmen ergreifen.

Unser Tipp für dich

Setze auf den Schneider Electric R9D01640 FI/LS-Schalter Resi9, wenn du eine kompakte und zuverlässige Schutzlösung für deine Elektroinstallation suchst. Die Kombination aus Fehlerstrom- und Leitungsschutz in einem Gerät spart Platz im Verteiler und erhöht die Sicherheit in deinem Zuhause. Achte bei der Installation auf eine fachgerechte Montage und regelmäßige Sichtprüfung, um dauerhaft von einem sicheren Schutz zu profitieren.
