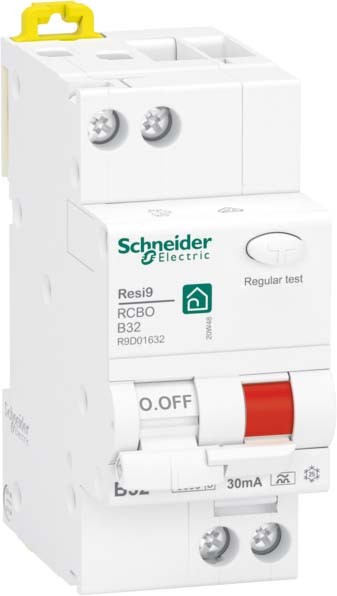

Schneider Electric R9D01632 FI/LS-Schalter Resi9 - Zuverlässiger Schutz mit 32A, Typ A und 30mA Fehlerstrom

In deinem Zuhause oder deiner Werkstatt ist Sicherheit das A und O, besonders wenn es um den Schutz vor elektrischen Fehlerströmen geht. Der Schneider Electric R9D01632 FI/LS-Schalter Resi9 bietet dir genau diese Sicherheit: Er kombiniert einen Fehlerstromschutzschalter mit einem Leitungsschutzschalter in einem kompakten Gerät und schützt dich zuverlässig vor Stromschlägen und elektrischen Bränden.

Warum dieses System/Produkt?

Der FI/LS-Schalter Resi9 von Schneider Electric ist speziell dafür konzipiert, dich und deine Familie vor gefährlichen Fehlerströmen zu schützen. Mit einer Nennstromstärke von 32 Ampere und einem Nennfehlerstrom von 30 Milliampere erkennt er selbst kleinste Fehlerströme und schaltet die Stromzufuhr sofort ab. Die B-Charakteristik sorgt dafür, dass der Leitungsschutzschalter empfindlich auf Überlastungen und Kurzschlüsse reagiert, was gerade bei Haushaltsgeräten und elektrischen Installationen mit empfindlicher Elektronik wichtig ist. So schützt das Gerät nicht nur deine elektrische Anlage, sondern auch deine Geräte und dich selbst vor Schäden.

Darüber hinaus ist der FI/LS-Schalter nach der Norm EN/IEC 61009-1 zertifiziert, was dir eine geprüfte und zuverlässige Qualität garantiert. Die mechanischen roten Anzeigen an der Frontseite zeigen dir klar und deutlich an, ob der Leitungsschutzschalter oder der Fehlerstromschutzschalter ausgelöst hat. So kannst du im Fehlerfall schnell reagieren und die Ursache identifizieren.

Technische Highlights & Montage

Die Installation des Schneider Electric R9D01632 gestaltet sich unkompliziert. Der Schalter ist einpolig plus Neutralleiter (1P+N) ausgeführt und für eine Betriebsspannung von 230 Volt Wechselstrom bei 50 Hertz ausgelegt. Die Neutralleiterposition befindet sich auf der linken Seite, was die Integration in bestehende Verteilerkästen erleichtert. Das Bemessungsausschaltvermögen von 6 kA sorgt dafür, dass der Schalter auch bei hohen Kurzschlussströmen zuverlässig abschaltet und somit deine Anlage schützt.

Die kompakte Bauform mit einer Breite von 44,5 mm ermöglicht eine platzsparende Montage auf einer Hutschiene. Die Montagefreundlichkeit wird durch die klare Kennzeichnung und die mechanischen Anzeigen unterstützt, die dir die Überwachung und Wartung erleichtern. Der Schalter ist in einem neutralen Farbton RAL 9003 gehalten, der sich unauffällig in die meisten Verteilerkästen einfügt.

Ideale Einsatzorte in deinem Zuhause

Der Schneider Electric FI/LS-Schalter Resi9 ist ideal für den Einsatz in Wohngebäuden, Einfamilienhäusern und kleineren Gewerbebetrieben. Er schützt Stromkreise, die mit Haushaltsgeräten, Beleuchtung oder sensibler Elektronik versorgt werden. Besonders geeignet ist er für Stromkreise, bei denen ein erhöhter Schutz gegen Fehlerströme erforderlich ist, wie zum Beispiel in Badezimmern, Küchen oder Außenbereichen.

Auch in Werkstätten oder Hobbyräumen, in denen elektrische Maschinen und Werkzeuge betrieben werden, sorgt der Schalter für einen zuverlässigen Schutz. Durch die Kombination von Fehlerstrom- und Leitungsschutz in einem Gerät sparst du Platz im Verteiler und vereinfachst die Installation.

Abmessungen & Technische Daten

Die folgenden technischen Daten geben dir einen genauen Überblick über die wichtigsten Merkmale des FI/LS-Schalters:

Tipps zur Reinigung & Pflege

Damit dein FI/LS-Schalter dauerhaft zuverlässig funktioniert, solltest du ihn regelmäßig auf sichtbare Verschmutzungen und mechanische Beschädigungen überprüfen. Die Oberfläche kannst du mit einem trockenen oder leicht feuchten Tuch reinigen, um Staub und Schmutz zu entfernen. Vermeide aggressive Reinigungsmittel oder das Eindringen von Feuchtigkeit in das Gerät, da dies die Funktion beeinträchtigen könnte.

Ebenso wichtig ist es, die Funktion des Schalters regelmäßig zu testen. Nutze dazu die integrierte Prüftaste, um sicherzustellen, dass der Fehlerstromschutzschalter ordnungsgemäß auslöst. Diese einfache Wartung erhöht die Sicherheit und verlängert die Lebensdauer des Geräts.

Häufig gestellte Fragen

Was bedeutet die B-Charakteristik bei diesem FI/LS-Schalter?

Die B-Charakteristik beschreibt das Auslöseverhalten des Leitungsschutzschalters bei Überlast und Kurzschluss. Sie ist besonders geeignet für Haushalts- und leichte Gewerbeanwendungen, da sie schnell auf Überströme reagiert und so deine elektrischen Geräte und Leitungen schützt.

Wie wird der FI/LS-Schalter montiert?

Der Schalter wird auf einer genormten Hutschiene in deinem Verteilerkasten montiert. Die Neutralleiterklemme befindet sich auf der linken Seite, was die Installation erleichtert. Achte darauf, dass die Anschlusswerte und die Einbausituation mit den technischen Daten übereinstimmen, um eine sichere und normgerechte Installation zu gewährleisten.

Wie oft sollte ich den FI/LS-Schalter testen?

Es wird empfohlen, den Schalter mindestens einmal im Quartal mit der Prüftaste zu testen. So kannst du sicherstellen, dass der Fehlerstromschutzschalter im Ernstfall zuverlässig auslöst und dich vor elektrischen Gefahren schützt.

Unser Tipp für dich

Mit dem Schneider Electric R9D01632 FI/LS-Schalter Resi9 erhältst du ein kompaktes und zuverlässiges Schutzgerät, das sich einfach in dein bestehendes Stromnetz integrieren lässt. Achte bei der Installation auf die korrekte Ausrichtung und Anschlusswerte, um den vollen Schutz zu gewährleisten. So kannst du dein Zuhause oder deinen Arbeitsplatz sicherer machen und gleichzeitig von der bewährten Qualität von Schneider Electric profitieren.
