Technische Daten
| Mit Busankopplung | ja |
| Bussystem KNX-Funk | nein |
| Bussystem KNX | ja |
| Bemessungsbetriebsspannung | 230 - 230 |
| Max. Schaltleistung | 3600 |
| Mit LED-Anzeige | nein |
| Montageart | REG |
| Bussystem Funkbus | nein |
| Breite in Teilungseinheiten | 12 |
| Bussystem LON | nein |
| Geeignet für C-Last | ja |
| Modulare Erweiterungsmöglichkeit | nein |
| Ausgangsleistung | 3600 |
| Vor Ort-/Handbedienung | ja |
| Max. Schaltstrom | 16 |
| Bemessungsstrom | 16 |
| Bussystem Powernet | nein |
| Schutzart (IP) | IP20 |
| Busmodul abnehmbar | nein |
| Max. Anzahl der Schaltausgänge | 12 |
| Funk bidirektional | nein |
| Verschiedene Phasen anschließbar | ja |
Beschreibung

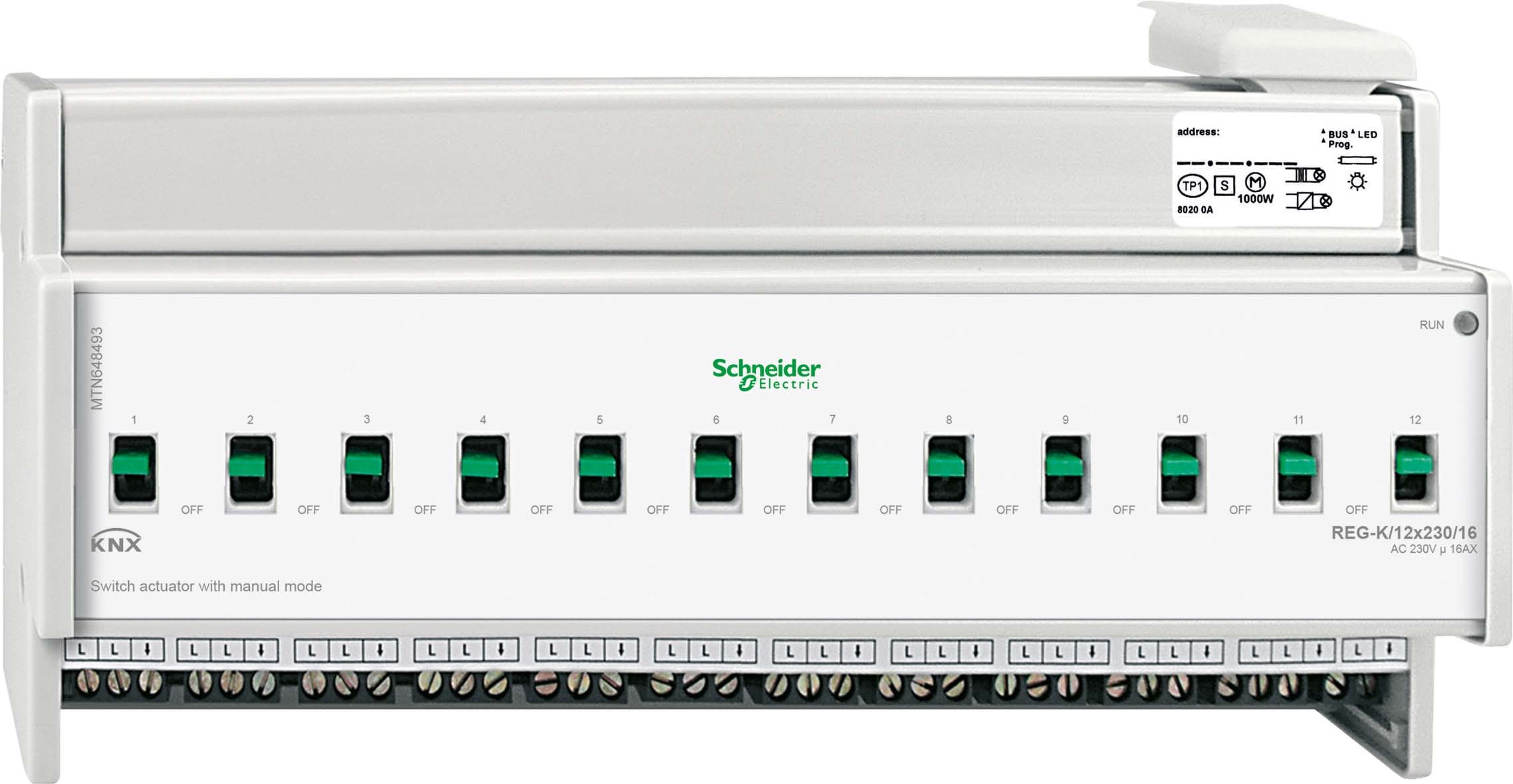

Schneider Electric KNX. Zum unabhängigen Schalten von 12 Verbrauchern über Schließerkontakte. Alle 230 V-Schaltausgänge lassen sich mit Handschaltern manuell betätigen. Mit integriertem Busankoppler, Der Netzanschluss erfolgt über Schraubklemmen, wobei je zwei der L-Anschlüsse intern gebrückt sind. Eine grüne LED zeigt nach dem Laden der Applikation die Betriebsbereitschaft an. Für die Montage auf Hutschienen TH35 nach EN 60715. Der Busanschluss erfolgt über eine Busanschlussklemme, eine Datenschiene ist nicht erforderlich, Nennspannung: AC 230 V, 50-60 Hz Je Schaltkontakt:. Schaltstrom: 16 A, cos Phi 0,6 AC1-Betrieb: max 16 A AC3-Betrieb: max 10 A AC5-Betrieb: max 16 A Max Gleichstrom: 16 A/ 24V DC, Lebenserwartung Ausgang: mechanisch: >106 AC1/AC3/AC5-Betrieb: >3x104. 230V, 1A ohmsch: >8x105. Glühlampen: AC 230 V, max. 3600 W. Halogenlampen: AC 230 V, max 2500 W Leuchtstofflampen: AC 230 V, max 2500 VA. Kapazitive Last: AC 230 V, 16 A, ma 200 uF Minimale Schaltleistung: 100 mA/12V AC/DC Maximaler Einschaltspitzenstrom: 150us: 600 A 250us: 480 A 600us: 300 A, Gerätebreite: 12 TE entspricht ca 216 mm. Lieferumfang: Mit Busanschlussklemme und Leitungsabdeckung.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
