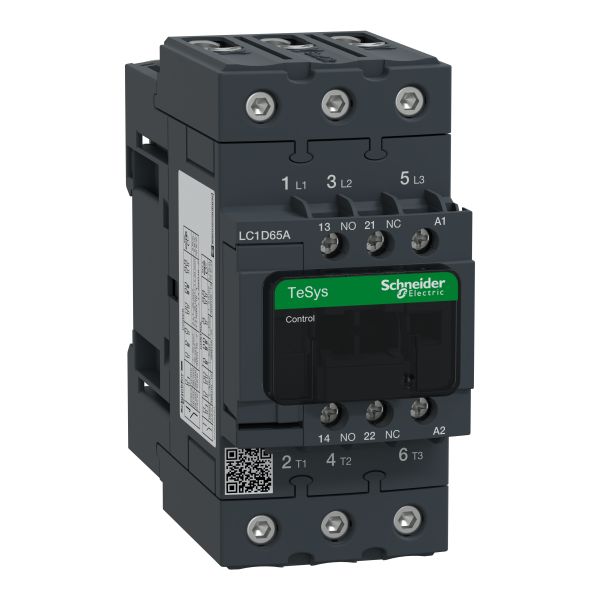

Schneider Electric LC1D65AU7 Leistungsschütz - Zuverlässige Steuerung für 30 kW Motoren bei 65 A

Wenn du eine leistungsstarke und langlebige Schaltlösung für deine elektrischen Anlagen suchst, bietet dir das Schneider Electric LC1D65AU7 Leistungsschütz eine präzise und sichere Steuerung. Dieses 3-polige Leistungsschütz mit zusätzlichen Hilfskontakten ist ideal, um Motoren und andere Lasten bis zu 30 kW bei 400 V AC3 zuverlässig zu schalten und zu schützen.

Warum dieses System/Produkt?

Das Schneider Electric LC1D65AU7 Leistungsschütz ist ein bewährtes Steuergerät, das speziell für den Einsatz in industriellen und gewerblichen Anwendungen entwickelt wurde. Es arbeitet mit einer Bemessungsbetriebsleistung von 30 kW bei 400 V AC3 und einem Bemessungsstrom von 65 A, was es zu einer vielseitigen Lösung für mittlere bis höhere Lasten macht. Die drei Hauptkontakte sind als Schließer ausgeführt, ergänzt durch einen zusätzlichen Schließer und Öffner als Hilfskontakte, die flexible Steuerungs- und Überwachungsfunktionen ermöglichen. Dank mechanisch gekoppelter Kontakte und Spiegelkontakten eignet sich das Schütz auch für sicherheitsrelevante Anwendungen, bei denen eine zuverlässige Trennung der Stromkreise entscheidend ist.

Die Konstruktion des LC1D65AU7 basiert auf der bewährten TeSys LC1D-Serie von Schneider Electric, die für ihre Robustheit und lange Lebensdauer bekannt ist. Die Kombination aus hochwertigen Materialien und präziser Fertigung gewährleistet eine hohe Schaltleistung und eine sichere Stromverbindung, die auch unter anspruchsvollen Bedingungen stabil bleibt.

Technische Highlights & Montage

Technisch überzeugt das LC1D65AU7 durch seine kompakte Bauweise mit den Abmessungen 55 x 122 x 120 mm (Breite x Höhe x Tiefe) und einem Gewicht von nur 0,86 kg. Die Spule ist für eine Betriebsspannung von 240 V AC ausgelegt, was eine einfache Integration in gängige Steuerkreise ermöglicht. Die sichere und langlebige Stromverbindung wird durch das Everlink-System und Federklemmen realisiert, die eine schnelle und zuverlässige Montage gewährleisten. Diese Anschlussart reduziert Montagefehler und sorgt für dauerhafte elektrische Kontakte.

Die Kategorie AC-3, AC-4 und AC-1 beschreibt die Einsatzfähigkeit des Schützes für verschiedene Schaltaufgaben, insbesondere für Motoren mit unterschiedlichen Anlauf- und Betriebsbedingungen. Das Fehlen eines integrierten Beschaltungsmoduls ermöglicht eine flexible Anpassung an individuelle Steuerungssysteme. Die Montage erfolgt platzsparend und unkompliziert, sodass du das Schütz problemlos in vorhandene Schaltschränke oder Steuerungen integrieren kannst.

Darüber hinaus ist das Leistungsschütz nach internationalen Standards zertifiziert, darunter GOST, UL, CSA und CCC, was seine Qualität und Sicherheit unterstreicht. Diese Zertifizierungen sind besonders wichtig, wenn du das Schütz in sicherheitskritischen oder normierten Umgebungen einsetzen möchtest.

Ideale Einsatzorte in deinem Zuhause

Obwohl das Schneider Electric LC1D65AU7 primär für industrielle und gewerbliche Anwendungen konzipiert ist, findest du auch im Heimwerkerbereich und in größeren privaten Anlagen zahlreiche Einsatzmöglichkeiten. Beispielsweise kannst du das Leistungsschütz zur Steuerung von leistungsstarken Elektromotoren in Werkstätten, Heizungsanlagen oder Pumpensystemen verwenden. Es eignet sich hervorragend für den Einsatz in Steuerungen von Lüftungsanlagen, Kompressoren oder anderen elektrischen Geräten, die eine zuverlässige Schaltlösung benötigen.

Im praktischen Einsatz sorgt das Schütz für eine sichere Trennung und Steuerung der Stromkreise, was nicht nur die Betriebssicherheit erhöht, sondern auch die Lebensdauer der angeschlossenen Geräte verlängert. Die mechanisch gekoppelten Kontakte bieten zusätzlichen Schutz vor Fehlfunktionen, was gerade in sicherheitsrelevanten Anwendungen von großem Vorteil ist.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer deines Schneider Electric LC1D65AU7 Leistungsschützes ist eine regelmäßige und sachgerechte Pflege empfehlenswert. Reinige das Gerät vorsichtig mit einem trockenen oder leicht feuchten Tuch, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Lösungsmitteln, da diese die Kunststoff- und Metallteile beschädigen können. Achte darauf, dass keine Feuchtigkeit in die elektrischen Kontakte oder Anschlussbereiche gelangt, um Korrosion oder Kurzschlüsse zu vermeiden.

Ebenso wichtig ist die regelmäßige Überprüfung der Anschlussklemmen auf festen Sitz, um eine dauerhafte und sichere Stromverbindung zu gewährleisten. Bei Bedarf kannst du die Kontakte mit einem geeigneten Kontaktreiniger behandeln, um Oxidation zu verhindern. So bleibt dein Leistungsschütz zuverlässig und sicher im Betrieb.

Häufig gestellte Fragen

Für welche Anwendungen ist das Schneider Electric LC1D65AU7 Leistungsschütz geeignet?

Das Leistungsschütz ist für das Schalten von Motoren und Lasten bis zu 30 kW bei 400 V AC3 und einem Strom von 65 A ausgelegt. Es eignet sich besonders für industrielle Steuerungen, Werkstattanlagen und größere private Installationen, bei denen eine zuverlässige Schaltlösung benötigt wird.

Wie erfolgt die Montage und der Anschluss des Leistungsschützes?

Das Schütz verfügt über eine kompakte Bauform und wird über Federklemmen mit Everlink-Technologie angeschlossen, die eine sichere und langlebige Verbindung gewährleisten. Die Montage ist platzsparend und erfolgt in Schaltschränken oder Steuerungen. Die Spule ist für 240 V AC ausgelegt, was eine einfache Integration in bestehende Steuerkreise ermöglicht.

Welche Sicherheitszertifikate besitzt das LC1D65AU7?

Das Leistungsschütz ist nach internationalen Normen zertifiziert, darunter GOST, UL, CSA und CCC. Diese Zertifizierungen bestätigen die Einhaltung hoher Sicherheits- und Qualitätsstandards, was besonders bei sicherheitsrelevanten Anwendungen von Bedeutung ist.

Unser Tipp für dich

Mit dem Schneider Electric LC1D65AU7 Leistungsschütz erhältst du eine robuste und vielseitige Schaltlösung, die sich durch einfache Montage, hohe Zuverlässigkeit und umfassende Sicherheitszertifikate auszeichnet. Dieses Schütz ist eine solide Wahl, wenn du eine langlebige Steuerung für mittlere bis hohe Lasten suchst und dabei auf bewährte Qualität von Schneider Electric setzen möchtest.
