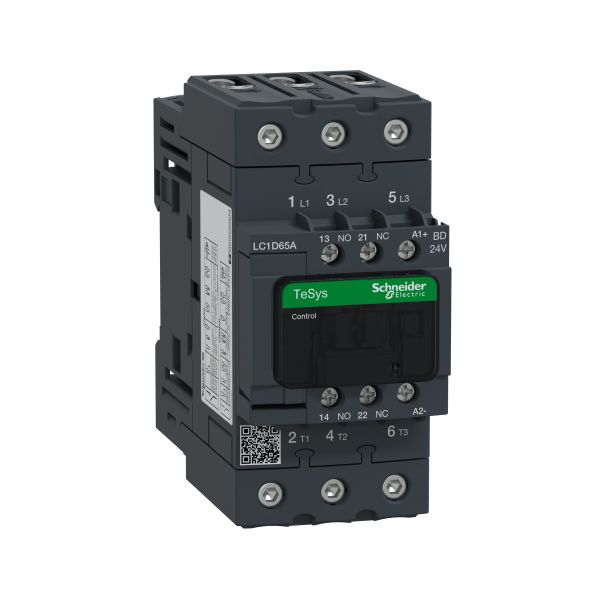

Schneider Electric LC1D65ABD Leistungsschütz - Zuverlässige Steuerung für 30 kW Motoren mit 65 A Nennstrom

Wenn du eine robuste und präzise Steuerung für deine elektrischen Motoren oder Anlagen suchst, ist das Schneider Electric LC1D65ABD Leistungsschütz die passende Lösung. Es ermöglicht dir, Lasten bis zu 30 kW bei 400 V AC3 sicher und effizient zu schalten. So kannst du deine Maschinen und Geräte zuverlässig steuern und schützen.

Warum dieses System/Produkt?

Das Schneider Electric LC1D65ABD Leistungsschütz gehört zur bewährten TeSys LC1D Serie und ist speziell für den Einsatz in Drehstromkreisen konzipiert. Es verfügt über drei Hauptkontakte (3-polig) sowie zusätzliche Hilfskontakte - einen Schließer und einen Öffner - die vielseitige Steuerungs- und Überwachungsfunktionen ermöglichen. Die integrierte bidirektionale Amplitudenbegrenzerdiode sorgt für eine sichere und langlebige Spulenansteuerung, während mechanisch gekoppelte Kontakte und Spiegelkontakte die Sicherheit bei sicherheitsrelevanten Anwendungen erhöhen. Damit bietet das Schütz eine zuverlässige und langlebige Lösung für industrielle und gewerbliche Steuerungsaufgaben.

Technische Highlights & Montage

Das Leistungsschütz ist für eine Bemessungsbetriebsleistung von 30 kW bei AC-3 Betrieb und 400 V ausgelegt und kann einen Bemessungsstrom von bis zu 65 A führen. Die Spule arbeitet mit 24 V DC, was eine einfache Integration in Steuerungssysteme ermöglicht. Die Montage gestaltet sich dank kompakter Bauform mit den Maßen 55 mm Breite, 122 mm Höhe und 120 mm Tiefe unkompliziert. Die sichere und langlebige Stromverbindung wird durch Everlink-Klemmen mit Federtechnik gewährleistet, die eine vibrationsfeste und wartungsarme Installation erlauben. Zertifizierungen nach GOST, UL, CCC und CSA bestätigen die Einhaltung internationaler Qualitäts- und Sicherheitsstandards.

Ideale Einsatzorte in deinem Zuhause

Ob in der Werkstatt, im Hobbykeller oder in der Haustechnik - das Schneider Electric LC1D65ABD Leistungsschütz eignet sich hervorragend für die Steuerung von Elektromotoren, Heizungen oder anderen Lasten im privaten und gewerblichen Bereich. Es ist ideal, wenn du eine zuverlässige Schaltlösung für Drehstromanwendungen benötigst, beispielsweise für Pumpen, Kompressoren oder Lüftungsanlagen. Durch die mechanisch gekoppelten Kontakte kannst du das Schütz auch in sicherheitskritischen Anwendungen einsetzen, bei denen eine zuverlässige Trennung der Stromkreise erforderlich ist.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer solltest du das Leistungsschütz regelmäßig von Staub und Schmutz befreien. Verwende dazu ein trockenes oder leicht angefeuchtetes Tuch, um die Oberfläche schonend zu reinigen. Vermeide aggressive Reinigungsmittel oder Flüssigkeiten, die in das Gehäuse eindringen könnten, da dies die elektrischen Komponenten beschädigen kann. Achte bei der Wartung darauf, dass die Federklemmen und Kontakte frei von Korrosion bleiben, um eine sichere Stromverbindung zu gewährleisten. Eine regelmäßige Sichtprüfung trägt dazu bei, frühzeitig Verschleiß oder Beschädigungen zu erkennen und rechtzeitig zu handeln.

Häufig gestellte Fragen

Für welche Anwendungen ist das Schneider Electric LC1D65ABD Leistungsschütz geeignet?

Das Schütz ist speziell für den Betrieb von Drehstrommotoren und anderen Lasten bis zu 30 kW bei 400 V AC3 ausgelegt. Es eignet sich für industrielle und gewerbliche Steuerungsaufgaben sowie für sicherheitsrelevante Anwendungen dank mechanisch gekoppelter Kontakte.

Wie erfolgt die Montage des Leistungsschützes?

Das Schütz wird platzsparend mit den Maßen 55 x 122 x 120 mm installiert. Die Stromanschlüsse erfolgen über Everlink-Federklemmen, die eine sichere und vibrationsfeste Verbindung gewährleisten. Die kompakte Bauform ermöglicht eine einfache Integration in Schaltschränke oder Steuerungsgehäuse.

Welche Spulenspannung wird benötigt?

Die Spule des LC1D65ABD Leistungsschützes arbeitet mit 24 V DC, was eine einfache Ansteuerung über gängige Steuerungssysteme ermöglicht.

Unser Tipp für dich

Mit dem Schneider Electric LC1D65ABD Leistungsschütz erhältst du eine bewährte und vielseitige Schaltlösung, die sich durch hohe Zuverlässigkeit, einfache Montage und umfangreiche Sicherheitsmerkmale auszeichnet. So steuerst du deine elektrischen Lasten effizient und sicher - ideal für anspruchsvolle Anwendungen im privaten und gewerblichen Bereich.
