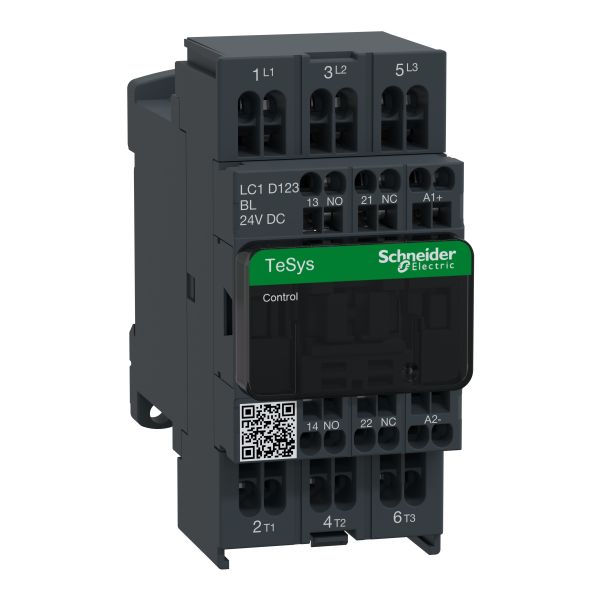

Schneider Electric LC1D123BL Leistungsschütz - Zuverlässige Steuerung für deine elektrischen Anlagen

Wenn du eine präzise und langlebige Lösung für das Schalten und Steuern von elektrischen Motoren oder Anlagen suchst, bietet dir das Schneider Electric LC1D123BL Leistungsschütz eine robuste und vielseitige Möglichkeit. Es sorgt für eine sichere und effiziente Steuerung bei einer Nennleistung von 5,5 kW und ist ideal für den Einsatz in vielfältigen elektrischen Anwendungen.

Warum dieses System/Produkt?

Das Schneider Electric LC1D123BL Leistungsschütz ist ein dreipoliges Schaltgerät, das speziell für den zuverlässigen Betrieb von Motoren und anderen elektrischen Lasten entwickelt wurde. Es verfügt über drei Schließer-Kontakte sowie zusätzliche Hilfskontakte - einen Schließer und einen Öffner - die vielfältige Steuerungsaufgaben ermöglichen. Die integrierte bidirektionale Amplitudenbegrenzerdiode schützt die Spule vor Spannungsspitzen und erhöht so die Lebensdauer des Schützes. Durch mechanisch gekoppelte Kontakte und Spiegelkontakte eignet sich das Gerät auch für sicherheitsrelevante Anwendungen, bei denen eine zuverlässige Trennung der Stromkreise erforderlich ist.

Die Kombination aus bewährter Technik und hochwertigen Materialien sorgt für eine hohe Betriebssicherheit und Langlebigkeit. Das Leistungsschütz ist nach zahlreichen internationalen Standards und Zertifizierungen wie UL, CSA, CCC, Lloyd’s Register of Shipping (LROS) und weiteren geprüft, was seine Qualität und Zuverlässigkeit unterstreicht.

Technische Highlights & Montage

Das LC1D123BL Leistungsschütz arbeitet mit einer Bemessungsbetriebsleistung von 5,5 kW bei AC-3 Betrieb und einer Nennspannung von 400 V. Der Bemessungsstrom liegt bei 12 A, was es für mittlere Lasten prädestiniert. Die Spule wird mit 24 V DC angesteuert, was eine einfache Integration in Steuerungssysteme ermöglicht. Die sichere und langlebige Stromverbindung wird durch Everlink-Klemmen mit Federtechnik gewährleistet, die eine schnelle und zuverlässige Montage erlauben.

Mit kompakten Abmessungen von 45 mm Breite, 99 mm Höhe und 95 mm Tiefe lässt sich das Schütz platzsparend in Schaltschränken installieren. Die Montage gestaltet sich unkompliziert, da das Gerät für die Standard-Hutschienenmontage geeignet ist. Die robuste Bauweise und die geprüften Kontakte gewährleisten einen störungsfreien Betrieb auch unter anspruchsvollen Bedingungen.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz ist das Schneider Electric LC1D123BL Leistungsschütz vielseitig einsetzbar. Es eignet sich hervorragend für die Steuerung von Motoren in Heizungs-, Lüftungs- und Klimaanlagen, aber auch für Pumpen, Kompressoren oder andere elektrische Verbraucher, die eine zuverlässige Schaltlösung benötigen. Besonders in Eigenheimen mit komplexeren Haustechniksystemen oder in Hobbywerkstätten bietet das Schütz eine sichere und effiziente Steuerung.

Darüber hinaus kann es in Installationen verwendet werden, bei denen Sicherheit und Langlebigkeit eine wichtige Rolle spielen, etwa bei der Ansteuerung von Sicherheitskreisen oder Lastabwurf-Systemen. Die mechanisch gekoppelten Kontakte sorgen dabei für eine sichere Trennung der Stromkreise und erhöhen den Schutz bei Wartungsarbeiten.

Abmessungen & Technische Daten

Die wichtigsten Kenndaten des Schneider Electric LC1D123BL Leistungsschützes im Überblick:

Tipps zur Reinigung & Pflege

Für eine lange Lebensdauer und zuverlässigen Betrieb solltest du das Leistungsschütz regelmäßig auf Verschmutzungen und mechanische Beschädigungen überprüfen. Die Reinigung erfolgt am besten mit einem trockenen oder leicht feuchten Tuch, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Flüssigkeiten, die in das Gerät eindringen könnten.

Ebenso wichtig ist die Kontrolle der Anschlussklemmen, um eine sichere und dauerhafte Verbindung zu gewährleisten. Bei Bedarf können die Federklemmen nachgezogen werden, um Kontaktprobleme zu vermeiden. Eine sachgerechte Pflege trägt dazu bei, die Funktionalität und Sicherheit des Schützes dauerhaft zu erhalten.

Häufig gestellte Fragen

Für welche Anwendungen ist das Schneider Electric LC1D123BL Leistungsschütz geeignet?

Das Schütz ist für das Schalten von Motoren und elektrischen Lasten bis 5,5 kW bei 400 V AC-3 Betrieb ausgelegt. Es eignet sich insbesondere für Heizungs-, Lüftungs- und Klimaanlagen, Pumpen, Kompressoren sowie Sicherheitsanwendungen mit mechanisch gekoppelten Kontakten.

Wie erfolgt die Montage des Leistungsschützes?

Das Gerät ist für die einfache Hutschienenmontage konzipiert. Mit den kompakten Abmessungen lässt es sich platzsparend in Schaltschränken installieren. Die Anschlussklemmen mit Federtechnik ermöglichen eine schnelle und sichere Verdrahtung.

Welche Spannung benötigt die Spule des Schützes?

Die Spule wird mit 24 V DC angesteuert, was eine einfache Integration in Steuerungssysteme mit Gleichspannung ermöglicht.

Unser Tipp für dich

Mit dem Schneider Electric LC1D123BL Leistungsschütz erhältst du ein technisch ausgereiftes und vielseitiges Schaltgerät, das sich durch seine kompakte Bauweise, sichere Kontakte und einfache Montage auszeichnet. Es ist eine zuverlässige Wahl für alle, die eine langlebige und sichere Steuerungslösung für elektrische Motoren und Anlagen suchen.
