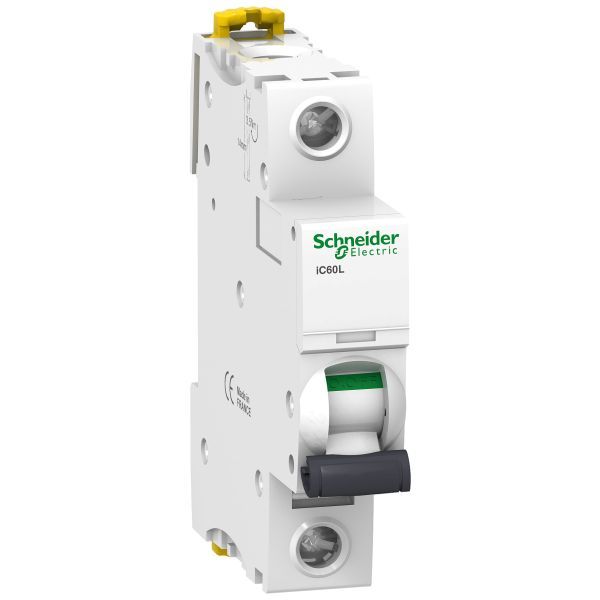

Schneider Electric A9F92116 Leitungsschutzschalter iC60L - Zuverlässiger Überstromschutz mit Z-Charakteristik und 25kA Kurzschlussfestigkeit

Wenn du deine elektrische Anlage sicher vor Überlastungen und Kurzschlüssen schützen möchtest, ist der Schneider Electric A9F92116 Leitungsschutzschalter iC60L die passende Lösung. Mit seiner präzisen Z-Charakteristik und einer hohen Kurzschlussfestigkeit von 25kA bietet er dir zuverlässigen Schutz für deine Hausinstallation und sorgt für eine sichere Stromversorgung.

Warum dieses System/Produkt?

Der Leitungsschutzschalter iC60L von Schneider Electric ist speziell für den Schutz von Stromkreisen konzipiert, die empfindliche oder komplexe elektrische Geräte versorgen. Die Z-Charakteristik ermöglicht eine selektive Auslösung bei Überstrom, wodurch unnötige Abschaltungen vermieden werden. So schützt der Schalter nicht nur vor Kurzschluss, sondern auch vor Überlast, ohne den Betrieb unnötig zu unterbrechen. Die Kombination aus bewährter Technik und moderner Ausstattung macht ihn zu einer verlässlichen Komponente in deinem Sicherungskasten.

Darüber hinaus ist der Leitungsschutzschalter nach den Normen IEC/EN 60898-1 (bis 40A) und IEC/EN 60947-2 zertifiziert und trägt das VDE-Zeichen, was seine hohe Qualität und Sicherheit bestätigt. Damit kannst du sicher sein, dass das Produkt den aktuellen Anforderungen für den Hausgebrauch entspricht und dir langfristig Schutz bietet.

Technische Highlights & Montage

Der Schneider Electric A9F92116 Leitungsschutzschalter ist 1-polig ausgeführt und für einen Nennstrom von 16A ausgelegt. Er arbeitet bei einer Betriebsspannung von 220-240V AC und verfügt über eine Isolationsspannung von 500V AC. Die Kurzschlussfestigkeit beträgt 25kA, was ihn besonders robust gegen elektrische Fehler macht.

Ein besonderes Merkmal ist die Doppel-Anschlussklemme, die sowohl Kabel als auch Stiftkammschienen an der Geräteober- und Unterseite aufnehmen kann. Dies erleichtert die Installation und sorgt für flexible Anschlussmöglichkeiten. Die Sprungschaltung garantiert ein verschleißarmes Schalten der Kontakte, was die Lebensdauer des Schalters erhöht.

Die Montage erfolgt werkzeuglos über das frontseitig erreichbare Hutschienen-Befestigungselements, das eine einfache und schnelle Installation ermöglicht. Zusätzlich ist eine mitfahrende Isolationsabdeckung integriert, die für erhöhte Sicherheit bei der Handhabung sorgt. Die mechanische Fehlermeldeanzeige (VisiTrip) zeigt dir zuverlässig Auslösungen durch Überlast oder Kurzschluss an, während die grüne Kontaktanzeige (VisiSafe) die Spannungsfreiheit auf der Abgangsseite signalisiert.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz eignet sich der Leitungsschutzschalter iC60L ideal für den Schutz einzelner Stromkreise in Wohngebäuden, insbesondere dort, wo empfindliche elektronische Geräte betrieben werden. Er ist optimal für den Einsatz in Sicherungskästen von Einfamilienhäusern, Wohnungen oder kleinen Gewerbebetrieben geeignet.

Dank seiner Z-Charakteristik kann er auch in Stromkreisen mit Motoren oder anderen induktiven Lasten eingesetzt werden, bei denen eine selektive Auslösung wichtig ist. So schützt er nicht nur vor Schäden an der Verkabelung, sondern sorgt auch für einen unterbrechungsfreien Betrieb deiner elektrischen Anlagen.

Abmessungen & Technische Daten

Die wichtigsten Kenndaten des Leitungsschutzschalters im Überblick:

Tipps zur Reinigung & Pflege

Für die Pflege deines Leitungsschutzschalters empfiehlt es sich, die Oberfläche regelmäßig mit einem trockenen oder leicht feuchten Tuch zu reinigen, um Staub und Schmutz zu entfernen. Vermeide aggressive Reinigungsmittel oder Lösungsmittel, da diese die Kunststoffgehäuse beschädigen können.

Da der Schalter in der Regel im Sicherungskasten installiert ist, solltest du bei der Reinigung darauf achten, dass keine Feuchtigkeit in die elektrischen Kontakte oder Klemmen gelangt. Eine regelmäßige Sichtprüfung auf Beschädigungen oder Verschmutzungen unterstützt die langfristige Funktionalität und Sicherheit.

Häufig gestellte Fragen

Für welche Stromkreise ist der Schneider Electric A9F92116 Leitungsschutzschalter geeignet?

Der Leitungsschutzschalter ist für 1-polig Stromkreise mit einem Nennstrom von 16A ausgelegt und eignet sich besonders für den Schutz von Haushaltsstromkreisen, die empfindliche oder induktive Lasten enthalten. Die Z-Charakteristik sorgt für eine selektive Auslösung bei Überlast und Kurzschluss.

Wie erfolgt die Montage des Leitungsschutzschalters?

Die Montage erfolgt werkzeuglos über das frontseitig erreichbare Hutschienen-Befestigungselements. Die Doppel-Anschlussklemme ermöglicht flexible Anschlussmöglichkeiten von Kabeln und Stiftkammschienen. Dies erleichtert die Installation und den Austausch im Sicherungskasten.

Welche Sicherheitsmerkmale bietet der Leitungsschutzschalter?

Der Schalter verfügt über eine mechanische Fehlermeldeanzeige (VisiTrip), die Auslösungen durch Überlast oder Kurzschluss anzeigt. Die grüne Kontaktanzeige (VisiSafe) signalisiert die Spannungsfreiheit auf der Abgangsseite, was die Sicherheit bei Wartungsarbeiten erhöht. Zudem sind die Klemmen mit IP20 Schutzart ausgestattet und mit einer mitfahrenden Isolationsabdeckung versehen.

Unser Tipp für dich

Mit dem Schneider Electric A9F92116 Leitungsschutzschalter iC60L erhältst du ein hochwertiges und zuverlässiges Schutzgerät, das sich durch einfache Montage, flexible Anschlussmöglichkeiten und sichere Auslösecharakteristik auszeichnet. So kannst du deine Hausinstallation effektiv vor Überlast und Kurzschluss schützen und gleichzeitig von einer komfortablen Handhabung profitieren.
