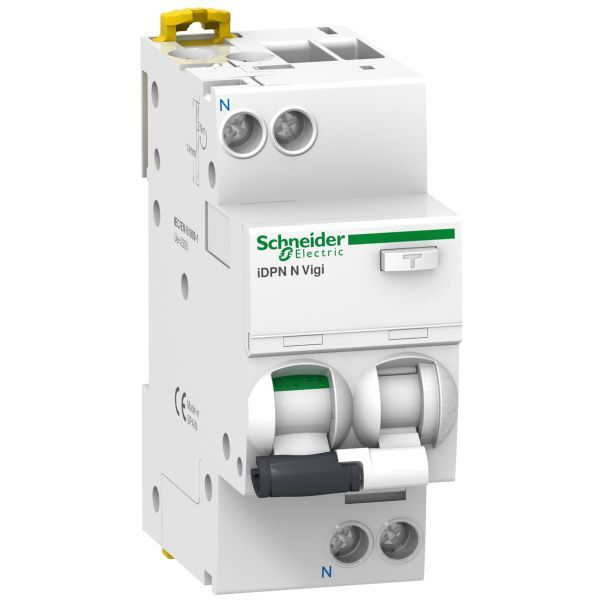

Schneider Electric A9D56625 FI/LS-Schalter iDPN N Vigi - Zuverlässiger Schutz für deine Elektroinstallation

Wenn du deine Elektroinstallation sicherer machen möchtest, ist der Schneider Electric A9D56625 FI/LS-Schalter iDPN N Vigi die ideale Lösung. Er schützt deine Stromkreise zuverlässig vor Überlast und Fehlerströmen und sorgt so für mehr Sicherheit in deinem Zuhause. Mit seiner Kombination aus Fehlerstrom- und Leitungsschutz bietet er dir umfassenden Schutz und verhindert gefährliche Stromunfälle.

Warum dieses System/Produkt?

Der FI/LS-Schalter von Schneider Electric vereint zwei wichtige Schutzfunktionen in einem Gerät: den Fehlerstromschutz und den Leitungsschutz. Dadurch schützt er deine elektrischen Anlagen vor Überstrom, Kurzschluss und Fehlerströmen, die zu Stromschlägen oder Bränden führen können. Die B-Charakteristik sorgt für eine schnelle und zuverlässige Auslösung bei Überlasten, die typischerweise in Haushalten auftreten. Zudem entspricht der Schalter der Erdschluss-Schutzklasse Typ A, was ihn besonders empfindlich gegenüber pulsierenden Gleichfehlerströmen macht - ein wichtiger Aspekt für moderne Haushaltsgeräte mit elektronischen Komponenten.

Mit einer Nennstromstärke von 25 Ampere und einer Auslösestromstärke von 30 Milliampere bietet das Gerät einen optimalen Schutz für Endstromkreise. Die thermomagnetische Auslöseeinheit gewährleistet eine präzise und verschleißarme Schaltfunktion, die durch die Sprungschaltung unterstützt wird. So kannst du sicher sein, dass der Schalter auch bei häufigem Schalten langlebig bleibt.

Technische Highlights & Montage

Der FI/LS-Schalter ist 1-polig plus Neutralleiter ausgeführt und für eine Betriebsspannung von 230 Volt AC ausgelegt. Die Isolationsspannung beträgt 400 Volt AC, was den sicheren Betrieb in typischen Haushaltsinstallationen garantiert. Die Auslösecharakteristik B sorgt für eine schnelle Reaktion bei Überlasten ab 3-fachem Nennstrom, was den Schutz empfindlicher Leitungen und Geräte sicherstellt.

Zur einfachen Überprüfung der Funktion verfügt der Schalter über eine Prüftaste, mit der du die Auslösung regelmäßig testen kannst. Die Schaltstellung wird durch eine grüne Markierung am Schaltknebel klar angezeigt, während eine mechanisch getrennte rote Anzeige bei Auslösung sofort sichtbar macht, ob der Schalter ausgelöst hat. Die Montage erfolgt werkzeuglos von linksseitig am Gerät, was die Installation in Verteilerschränken unkompliziert und zeitsparend macht.

Darüber hinaus kannst du den Schalter mit optionalen Hilfsmodule wie Unterspannungs- oder Überspannungsauslösern erweitern, um den Schutz an deine individuellen Anforderungen anzupassen. Die Bauform entspricht dem Farbton RAL 9003 und fügt sich unauffällig in deine Elektroverteilung ein.

Ideale Einsatzorte in deinem Zuhause

Im praktischen Einsatz schützt der Schneider Electric FI/LS-Schalter vor allem Endstromkreise in Wohngebäuden, in denen sowohl Personen- als auch Anlagenschutz gefragt sind. Typische Einsatzorte sind Steckdosenkreise, Beleuchtungsstromkreise und elektrische Geräte, die empfindlich auf Fehlerströme reagieren. Besonders in Feuchträumen wie Badezimmern oder Küchen ist der Schutz vor Fehlerströmen essenziell, um das Risiko von Stromunfällen zu minimieren.

Auch in Neubauten oder bei der Modernisierung älterer Elektroinstallationen sorgt der Schalter für eine zeitgemäße Sicherheitsausstattung. Seine Empfindlichkeit gegenüber Fehlerströmen vom Typ A macht ihn kompatibel mit modernen Haushaltsgeräten, die elektronische Steuerungen enthalten. So kannst du deine Elektroinstallation sicher und normgerecht absichern.

Abmessungen & Technische Daten

Tipps zur Reinigung & Pflege

Für die Pflege deines FI/LS-Schalter empfiehlt es sich, das Gerät regelmäßig mit einem trockenen oder leicht feuchten Tuch abzuwischen, um Staub und Schmutz zu entfernen. Vermeide den Einsatz von aggressiven Reinigungsmitteln oder Lösungsmitteln, da diese die Kunststoffoberflächen angreifen können. Achte darauf, dass keine Feuchtigkeit in das Innere des Schalters gelangt, um die Funktionalität nicht zu beeinträchtigen.

Die Prüftaste solltest du regelmäßig betätigen, um die korrekte Auslösung des Schutzschalters sicherzustellen. So kannst du frühzeitig erkennen, ob der Schalter einwandfrei arbeitet und deine Elektroinstallation zuverlässig schützt.

Häufig gestellte Fragen

Was bedeutet die B-Charakteristik bei diesem FI/LS-Schalter?

Die B-Charakteristik beschreibt das Auslöseverhalten des Leitungsschutzes bei Überstrom. Sie sorgt dafür, dass der Schalter bei Überlasten ab dem 3-fachen Nennstrom schnell auslöst, was besonders für Haushaltsstromkreise geeignet ist, in denen überwiegend ohmsche Lasten wie Beleuchtung oder Steckdosen angeschlossen sind.

Wie funktioniert die Prüftaste am FI/LS-Schalter?

Die Prüftaste simuliert einen Fehlerstrom, um die Auslösefunktion des Schalters zu testen. Durch das Betätigen kannst du überprüfen, ob der Schalter ordnungsgemäß reagiert und den Stromkreis unterbricht. Diese regelmäßige Prüfung ist wichtig, um die Sicherheit der Elektroinstallation zu gewährleisten.

Kann ich den FI/LS-Schalter mit weiteren Modulen erweitern?

Ja, der Schalter lässt sich mit optionalen Hilfsmodule wie Unterspannungs- oder Überspannungsauslösern sowie Hilfsschaltern zur Statusmeldung ergänzen. Diese Erweiterungen ermöglichen eine individuellere Anpassung an deine Anforderungen und erhöhen den Schutz und die Überwachung deiner Elektroinstallation.

Unser Tipp für dich

Mit dem Schneider Electric A9D56625 FI/LS-Schalter iDPN N Vigi erhältst du ein zuverlässiges und vielseitiges Schutzgerät, das deine Elektroinstallation umfassend absichert. Die einfache Montage, die klare Schaltstellungsanzeige und die Möglichkeit zur Erweiterung machen ihn zu einer nachhaltigen Investition in die Sicherheit deines Zuhauses. Sorge jetzt für mehr Schutz und Komfort - mit diesem hochwertigen FI/LS-Schalter von Schneider Electric.
