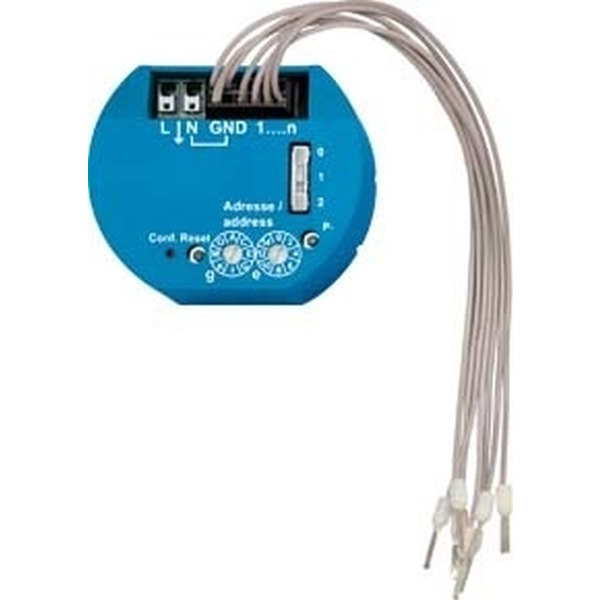

Eltako PL-SM8 Dezentraler-Sensoreingang 8-Kanal 31800001

PPowerline-Sensoreingang mit 8 Kanälen. 53x43mm, 25mm tief, für Montage in 58mm-Schalterdosen. 8 Sensoreingänge mit interner Kleinspannung. Stand-by-Verlust nur 0,5 Watt. Zum Steuern und Schalten an verschiedenen Stellen. Nur potenzialfreie Schaltelemente verwenden. Interne Kleinspannung an den Sensoreingängen. Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementadresse e mit 16 numerischen Werten von 0 bis 15. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationsschalter. Stellung 0: Je 2 benachbarte Eingänge als Richtungstaster für AUF/AB bzw. EIN/AUS. Stellung 1: Alle Sensoreingänge arbeiten einzeln als Schließer. Stellung 2: Alle Sensoreingänge arbeiten einzeln als Taster. Diese Einstellung wirkt immer aus alle 8 Eingänge. Die Einstellung kann nur nach einem Reset geändert werden. Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin. Funktionen gemäß ­Bedienungsanleitung. Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm². Die Adressen der 8 Eingänge können ggf. auch mit der PC-Software SIENNA-Professional frei zugeordnet werden. Die oben liegenden Buchsenleiste mit 9 Litzen mit Aderendhülsen ist gesteckt. 8 Steuereingänge mit interner Kleinspannung.
