Technische Daten
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 63 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 40 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 kW |
| Bemessungsbetriebsleistung NEMA | 22 kW |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 25 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 12 kW |
| Spannungsart zur Betätigung | AC |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
| Geeignet für Reiheneinbau | nein |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Anzahl der Schließer als Hauptkontakte | 4 |
Beschreibung

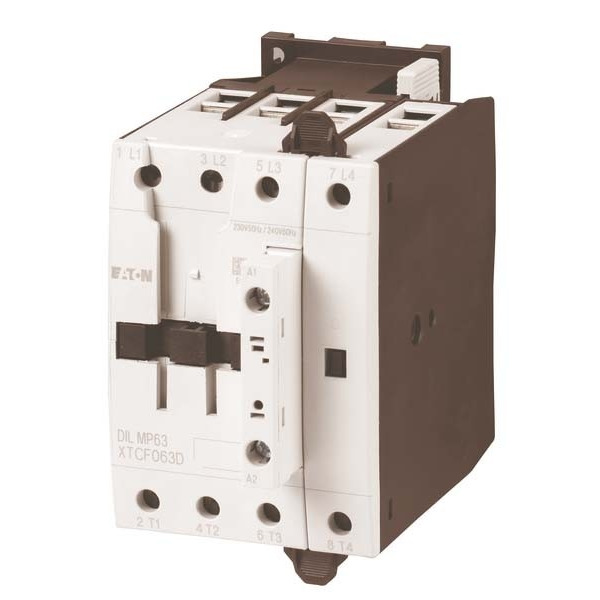

Leistungsschütz, Applikation: Leistungsschütz für 4-polige Verbraucher, Leistungsschütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Anschlusstechnik: Schraubklemmen, Pole: 4-polig, 380 V 400 V: Ie= 40 A, konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 63 A, gekapselt: Ith= 50 A, konventioneller thermischer Strom 1-polig offen: Ith= 162 A, gekapselt: Ith= 146 A, 220 V 230 V: P= 12.5 kW, 380 V 400 V: P= 18.5 kW, 660 V 690 V: P= 23 kW, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
